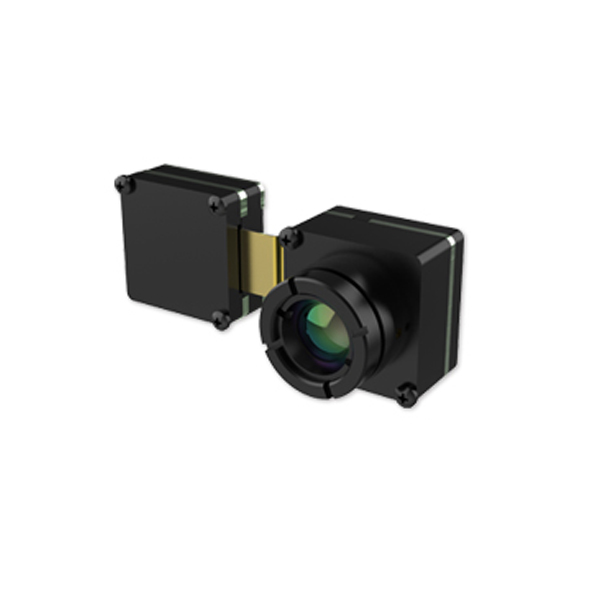

100%国产化小尺寸红外热成像机芯 Nano Ⅱ
100%国产化小尺寸红外热成像机芯 Nano Ⅱ

艾睿光电 100%国产化小尺寸红外热成像机芯 Nano Ⅱ

品牌名称：艾睿光电

产品型号：Nano Ⅱ

获取报价 加入询盘
产品规格
产品介绍
01. 100%国产化WLP机芯
自研ASIC芯片+自研WLP探测器+CPLD，100%国产掌握更多自主性。
02. 小尺寸、轻重量、更灵活
尺寸 21mm×21mm×15mm，重量≤11.5g， 支持分体结构0°~180°任意选择。
03. 多种接口定制
可定制7+种信号接口（BT656、LVCMOS、LVDS、USB、GMSL等）。
04. 分辨率可选搭配专业级镜头
分辨率640×512和384×288可选，镜头焦距9mm、13mm、19mm可选。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

Nano Ⅱ 100%国产化小尺寸红外热成像机芯

这是一款专为微型飞行器、户外穿戴设备和特种机器人等对尺寸、重量、可靠性等方面具有极高要求的产品而设计的红外机芯，更小尺寸，更低成本，出色的成像效果丝毫不减。自主研发ASIC+CPLD设计可以提供7+定制接口（BT656、LVCMOS、LVDS、USB、GMSL等），灵活的机芯形态让携带、集成和二次开发更加简单。

分辨率：640×512/384×288

重量：≤11.5g

尺寸：ф21mm

镜头：9mm\13mm\19mm

产品特点
01. 100%国产化WLP机芯
自研ASIC芯片+自研WLP探测器+CPLD，100%国产掌握更多自主性。
02. 小尺寸、轻重量、更灵活
尺寸 21mm×21mm×15mm，重量≤11.5g， 支持分体结构0°~180°任意选择。
03. 多种接口定制
可定制7+种信号接口（BT656、LVCMOS、LVDS、USB、GMSL等）。
04. 分辨率可选搭配专业级镜头
分辨率640×512和384×288可选，镜头焦距9mm、13mm、19mm可选。


适用场景



技术参数

产品型号

NanoⅡ

红外探测器

探测器分辨率

640×512、384×288

像元尺寸

12μm

探测器帧频

25Hz、50Hz

响应波段

8～14μm

NETD

≤45mK@25℃,F#1.0

系统功能

图像处理

非均匀性校正

时域滤波

数字细节增强

图像镜像

左右/上下

电子变倍

1~4倍

电源

典型功耗

@25℃

供电范围

4.5～5.5VDC

典型供电

5VDC

功耗

＜0.6W（640），＜0.5W（384）

视频输出

数字视频

BT656、LVCMOS-8bit、LVDS、USB、Cameralink

模拟视频

1路PAL

通信接口

UART（3.3V）

其他

重量(不含镜头、不含拓展板)

＜11.5g

尺寸(不含镜头、不含扩展板)

21mm×21mm×15mm

工作温度

-40℃～+60℃

存储温度

-45℃～+85℃

存储湿度

5%-95%，无冷凝

震动

4.01g，随机振动，所有轴

冲击

80g，4ms，半正弦波，3轴6向
