微型热成像模组 Tiny1-B
微型热成像模组 Tiny1-B
微型热成像模组 Tiny1-B
微型热成像模组 Tiny1-B

艾睿光电 微型热成像模组 Tiny1-B

品牌名称:艾睿光电

产品型号:Tiny1-B

产品规格
产品介绍
● 聚焦消费级热成像市场;
● 12μm WLP封装氧化钒非制冷红外探测器核心,256×192和160×120两种分辨率可选;
● 25Hz高帧频;
● 优异的镜头光学设计配合高分辨率探测器,成像效果出色;
● 内置快门,迷你体积13mm×28mm×10mm,便于集成;
● 支持全面阵温度数据输出。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

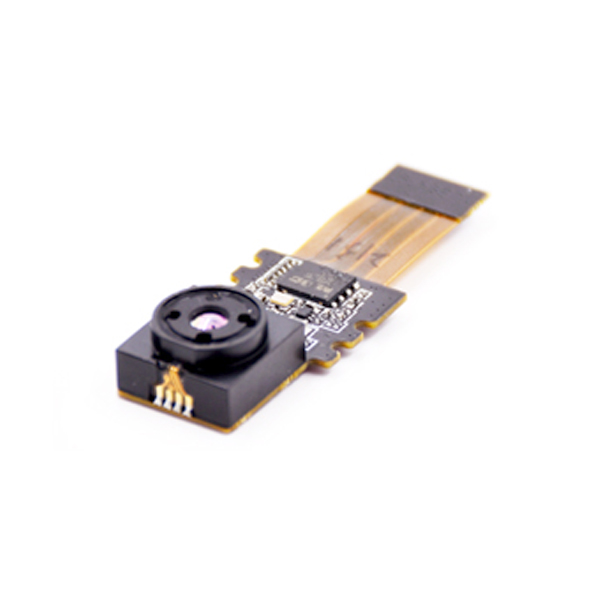

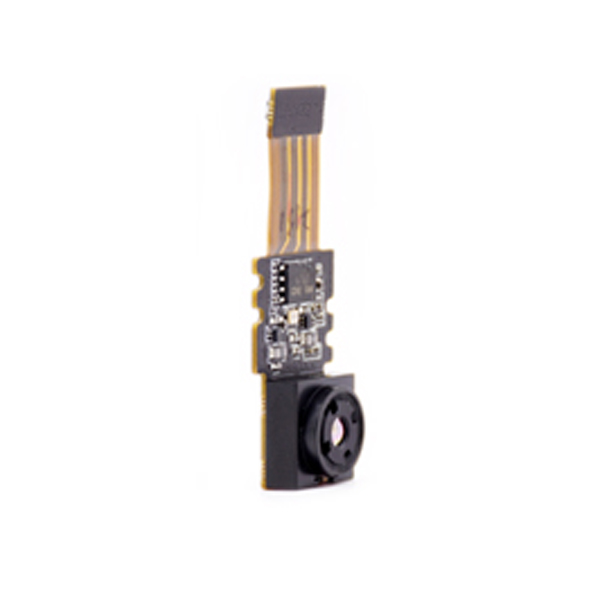

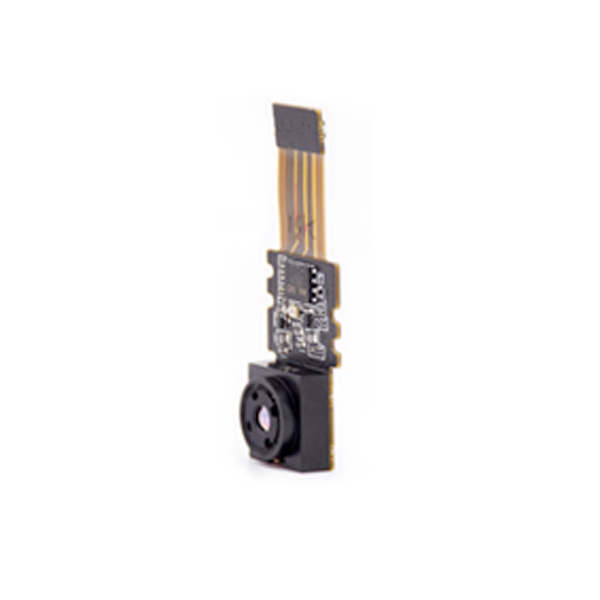

Tiny1-B 微型热成像模组

Tiny1-B 是一款长波红外(8~14μm,LWIR)微型热成像模组,可以将物体自身的热辐射转化为图像和温度数据。该产品体积小巧,适用于安防监控、测温工具、PDA、智能家电等领域。

分辨率:256×192/160×120

像元尺寸:12μm

镜头:2.0mm/3.2mm/4.3mm


产品特点
● 聚焦消费级热成像市场;
● 12μm WLP封装氧化钒非制冷红外探测器核心,256×192和160×120两种分辨率可选;
● 25Hz高帧频;
● 优异的镜头光学设计配合高分辨率探测器,成像效果出色;
● 内置快门,迷你体积13mm×28mm×10mm,便于集成;
● 支持全面阵温度数据输出。

适用场景



技术参数

探测器类型

氧化钒非制冷红外焦平面探测器

光谱范围

8~14 μm

分辨率

256×192/160×120

像元间距

12μm

噪声等效温差(NETD)

<50mK @25℃,F#1.0,25Hz

热时间常数

<10ms

探测器帧频

≤25Hz

非均匀性校正

自动打快门校正

图像输出

14-bit 数字输出

调焦方式

无热化定焦镜头

测温

测温范围

工业测温:-15℃~﹢150℃(高增益)   0℃~﹢550℃(低增益)

生物测温:30℃~45℃

测温精度

工业测温:±2℃或读数的±2%  生物测温:±0.5℃

测温距离

工业测温:≤5m(3.2mm镜头)

生物测温:≤3m(3.2mm镜头)

电学

输入电压

1.8V, 3.3V, 5V

图像数据接口

UVC(USB Video Class)

控制接口

USB

常温功耗

正常运行:680 mW(典型值)

打快门时:1.3W(典型值)

机械

尺寸(w×l×h)

13mm×28mm×10mm

重量

<3g

环境

工作温度

成像:-40℃~﹢80℃

工业测温:-10℃~﹢75℃  生物测温:10℃~50℃

存储温度

-45℃~﹢85℃

冲击

25g,11ms,半正弦波 ,共三轴向
