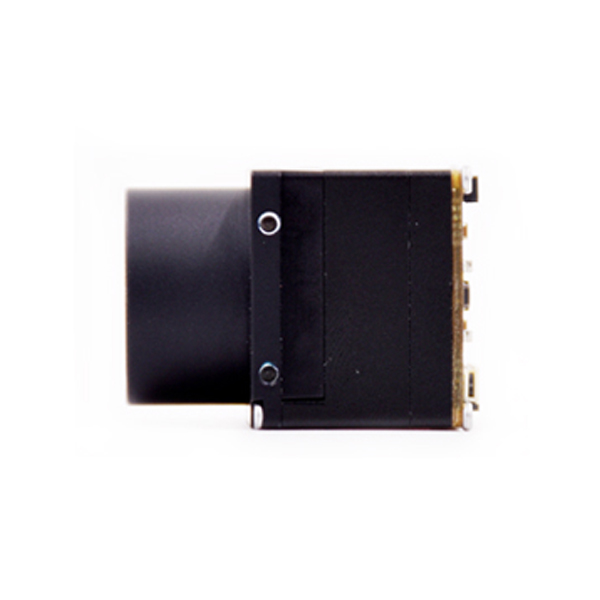

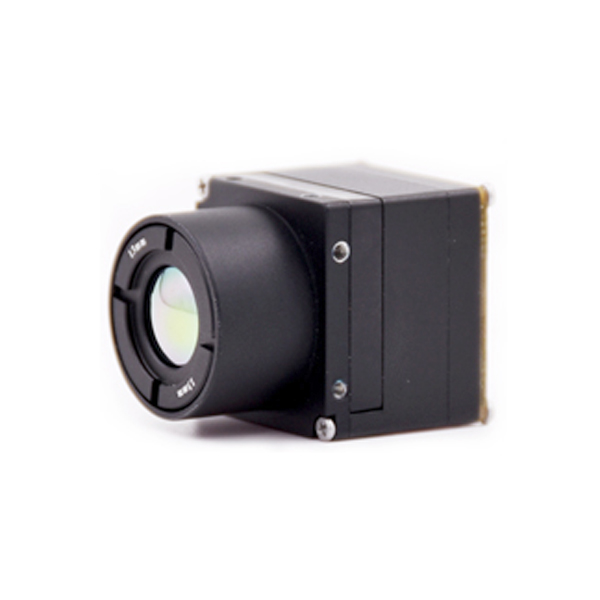

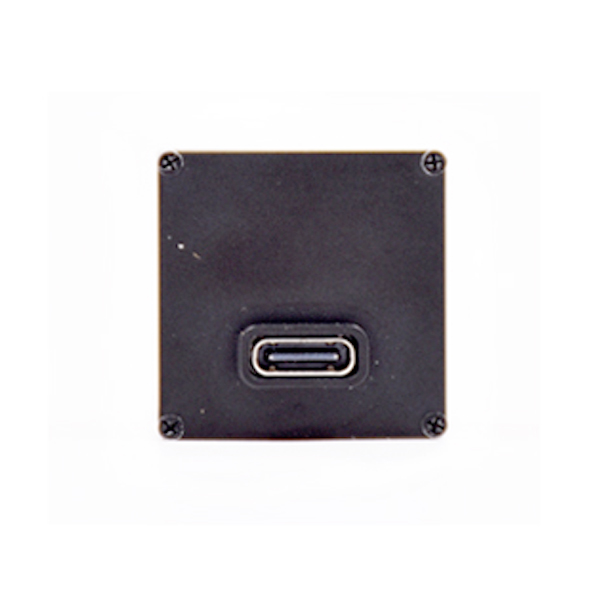

艾睿光电 非制冷红外热成像模组 G1系列

探测器

陶瓷封装氧化钒非制冷红外焦平面探测器

像元间距

12μm

像响应波段

8~14μm

分辨率

384×288

640×512

探测器帧频

50Hz/25Hz

噪声等效温差NETD

≤50Hz@25℃,F#1.0（≤40mK可选）

TEC控温

无

图像调节

亮度调节

0~255档可选

对比度调节

0~255档可选

极性

黑热/白热

伪彩

支持

十字线

显示/消隐/移动

电子变倍

0.25X~2.0X连续变倍

镜像

左右/上下/对角线

图像处理

TEC-less算法

非均匀性校正

数字滤波降噪

数字细节增强

模组电源

供电电压

1.8V、3.3V、5V

典型功耗@25℃

<0.55W

<0.6W

模组接口

数字视频

DVP

通信接口

I2C/UART

模组物理特性（不含镜头）

重量

<18g

尺寸

26mm×26mm×19mm

机芯（模组+扩展板）接口

供电电压

5~12V

供电保护

支持过欠压、防反接

视频输出接口

PAL或NTSC、BT.656、LVCMOS

支持全面阵图像+温度同时输出

通信接口

I2C/RS232/UART

按键

4个按键

测温

测温范围

不支持

高增益：-20℃~﹢150℃

不支持

高增益：-20℃~﹢150℃

低增益：0℃~﹢550℃

低增益：0℃~﹢550℃

测温精度

不支持

±3℃或读数的±3%（取较大值）@环温-20℃~+60℃

不支持

±3℃或读数的±3%（取较大值）@环温-20℃~+60℃

测温工具

不支持

点、线、框分析

不支持

点、线、框分析

适配镜头

无热化定焦镜头

F1.2：4.1mm/5.8mm/9.1mm/13mm

F1.0：19mm/25mm/35mm/55mm/75mm/100mm

电动调焦镜头

支持

环境适应性

工作温度

-40℃~+80℃

存储温度

-45℃~﹢85℃

湿度

5%~95%,无冷凝

振动

6.06g，随机振动，所有轴向

冲击

80g，4ms，后峰锯齿波，3轴6向
