制冷红外热成像模组 G1 1024/G1 1280
制冷红外热成像模组 G1 1024/G1 1280
制冷红外热成像模组 G1 1024/G1 1280
制冷红外热成像模组 G1 1024/G1 12802
制冷红外热成像模组 G1 1024/G1 1280

艾睿光电 制冷红外热成像模组 G1 1024/G1 1280

品牌名称：艾睿光电

产品型号：G1 1024/G1 1280

获取报价 加入询盘
产品规格
产品介绍
a) 受益于ASIC的小尺寸和高集成度，模组/机芯尺寸大大缩减；
b) 受益于ASIC的低功耗特性，模组/机芯功耗低到极致；
c) 基于ASIC的红外模组只有一块电路板，重量大大减轻。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

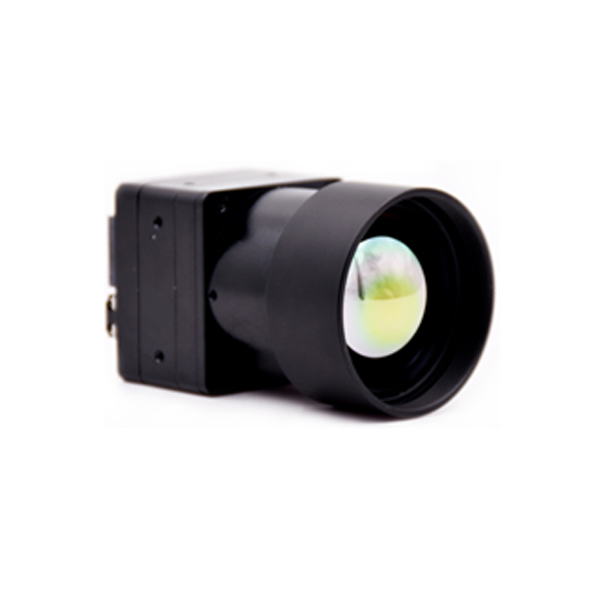

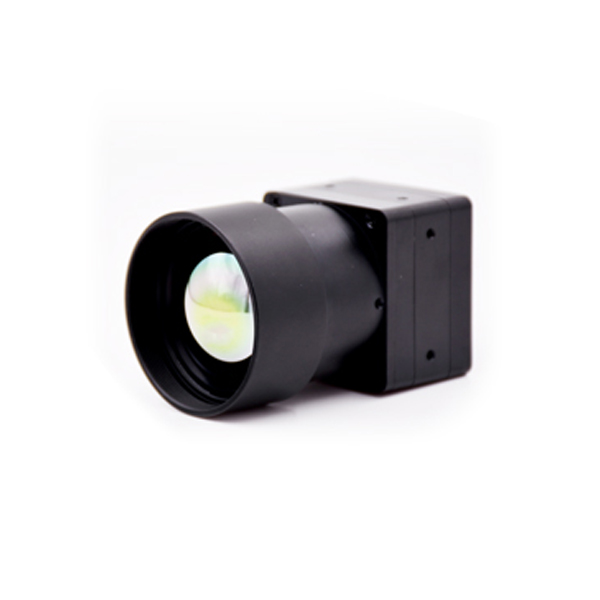

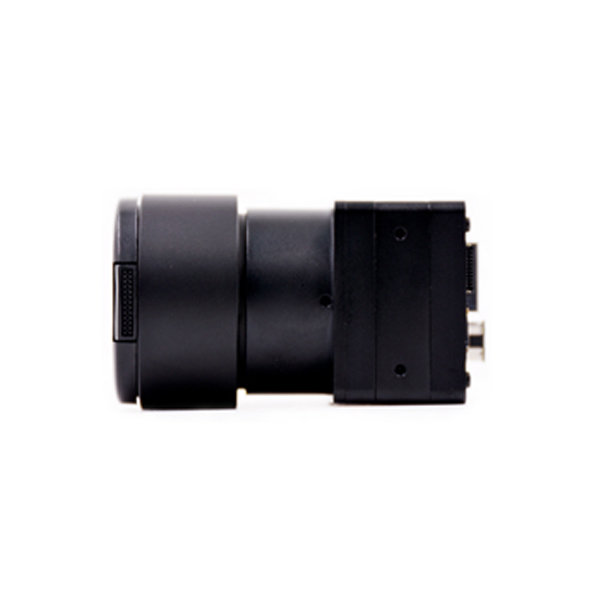

G1 1024/G1 1280 制冷红外热成像模组

基于英菲感知自主研发的ASIC专用红外图像处理芯片，取代传统热成像模组的FPGA方案。采用全系列12μm氧化钒陶瓷封装探测器，提供高质量的红外图像和高精度测温功能，同时具备高性能、小体积、轻重量、低功耗、低成本的特点，满足SWaP3（Size，Weight and Power，Performance，Price）的应用要求。

分辨率：1024×768/1280×1024

像元尺寸：12μm

探测器封装：陶瓷封装


产品特点
a) 受益于ASIC的小尺寸和高集成度，模组/机芯尺寸大大缩减；
b) 受益于ASIC的低功耗特性，模组/机芯功耗低到极致；
c) 基于ASIC的红外模组只有一块电路板，重量大大减轻。

适用场景



技术参数

组件型号

G1   1024

G1   1280

探测器

陶瓷封装氧化钒非制冷红外焦平面探测器

像元间距

12μm

像响应波段

8~14μm

分辨率

1024×768

1280×1024

探测器帧频

30Hz

噪声等效温差NETD

≤50Hz@25℃,F#1.0（≤40mK可选）

TEC控温

支持

图像调节

亮度调节

0~255档可选

对比度调节

0~255档可选

极性

黑热/白热

伪彩

支持

十字线

显示/消隐/移动

电子变倍

0.25X~2.0X连续变倍

镜像

左右/上下/对角线

图像处理

TEC-less算法

非均匀性校正

数字滤波降噪

数字细节增强

模组电源

供电电压

1.8V、3.3V、5V

典型功耗@25℃

<0.95W

<1W

模组接口

数字视频

DVP

通信接口

I2C/UART

模组物理特性（不含镜头）

重量

<75g

尺寸

42mm×42mm×26mm

机芯（模组+扩展板）接口

供电电压

5~12V

供电保护

支持过欠压、防反接

视频输出接口

BT.1120、LVCMOS、HDMI、USB3.0

通信接口

I2C/RS232/UART

按键

4个按键

适配镜头

无热化定焦镜头

F1.0：35mm/55mm/75mm/100mm

电动调焦镜头

支持

环境适应性

工作温度

-40℃~+80℃

存储温度

-45℃~85℃

湿度

5%~95%,无冷凝

振动

6.06g，随机振动，所有轴向

冲击

80g，4ms，后峰锯齿波，3轴6向
