ZN30502B

北京大泽 偶极子天线 ZN30502B

品牌名称：北京大泽

产品型号：ZN30502B

获取报价 加入询盘
产品规格
产品介绍
ZN30502B是一付标准的偶极子天线，可作为发射或接收信号使用，该天线具有驻波系数小，灵敏度高，使用方便等优点。
资料下载
阿美特克 交流电源 BPS系列 - 产品资料
6页
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

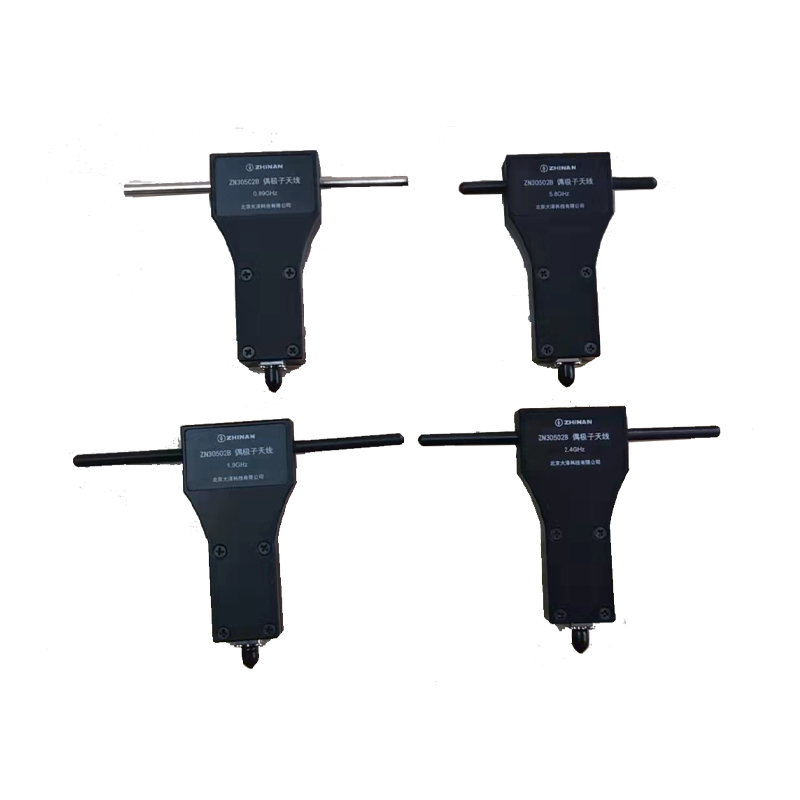

ZN30502B 偶极子天线

ZN30502B是一付标准的偶极子天线，可作为发射或接收信号使用，该天线具有驻波系数小，灵敏度高，使用方便等优点。频率分别为0.89GHz、1.9GHz、2.4GHz、5.8GHz，共分为4付天线振子，每付天线振子覆盖频率范围具体参数如下：


  • 频率范围：

天线编号

频率范围（GHz）

1

0.89

2

1.9

3

2.4

4

5.8


  • 阻抗：50Ω；

  • 驻波系数：＜1.5；

    偶极子天线修正系数见图一

    偶极子天线驻波见图二


天线编号

频率范围（GHz）

修正系数

1

0.89

24

2

1.9

37.8

3

2.4

35.6

4

5.8

43

图一



天线编号

频率范围（GHz）

驻波

1

0.89

1.45

2

1.9

1.24

3

2.4

1.10

4

5.8

2.07

图二
