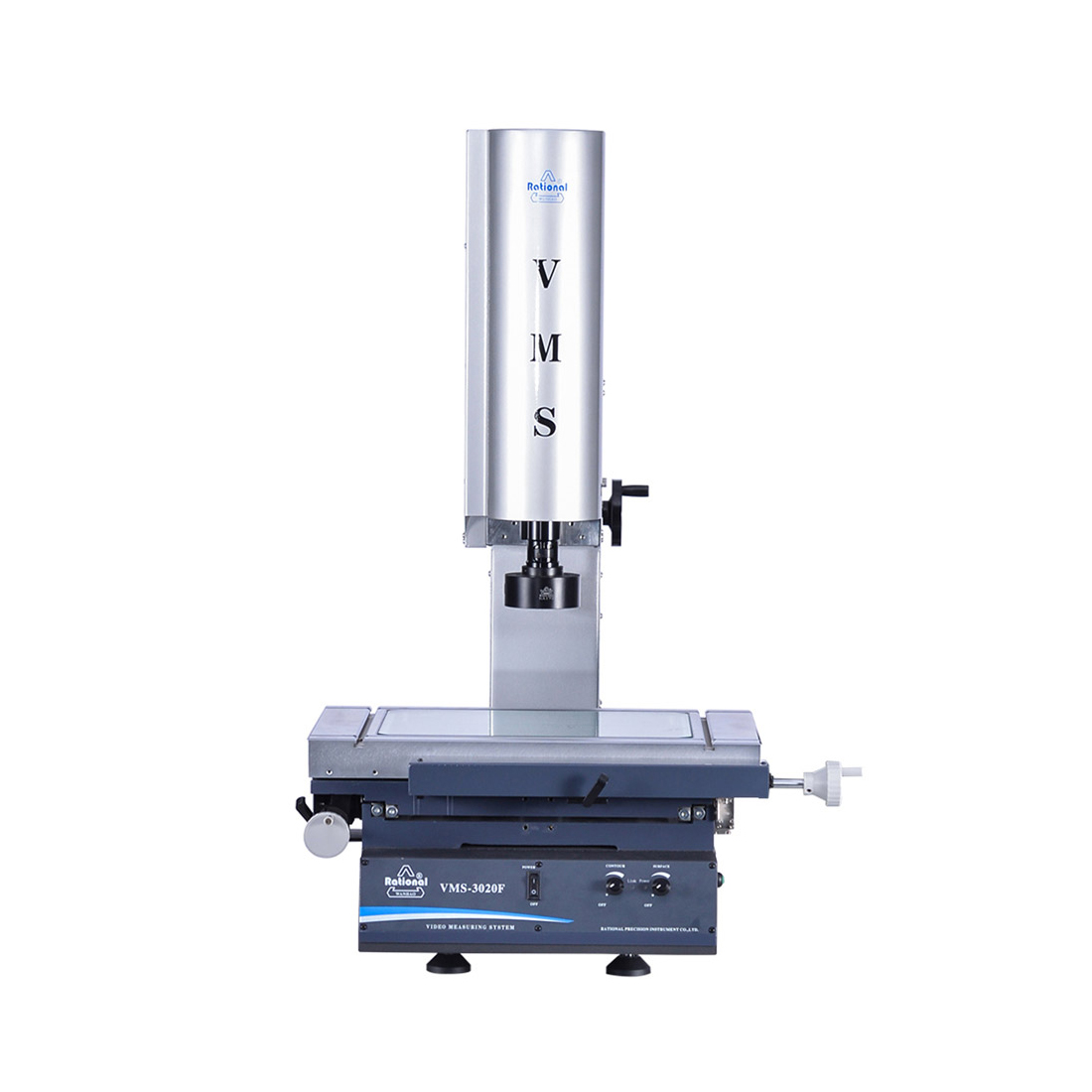

F型手动影像测量仪 VMS-2010F/VMS-3020F/VMS-4030F
F型手动影像测量仪 VMS-2010F/VMS-3020F/VMS-4030F

广东万濠 F型手动影像测量仪 VMS-2010F/VMS-3020F/VMS-4030F

品牌名称：万濠精密

产品型号：VMS-2010F/VMS-3020F/VMS-4030F

获取报价 加入询盘
产品规格
产品介绍
1.自主开发的QMS3D-M软件和高清晰彩色摄像机；
2.软件辅助调光，便于使用者知道光是否过度饱和；
3.可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量；
4.可实现高度辅助测量；
5.脚踏开关与软件配合，操作更简便。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

VMS-2010F/VMS-3020F/VMS-4030F F型手动影像测量仪

适用于以二维坐标测量为目的的一切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。


产品特点
1.自主开发的QMS3D-M软件和高清晰彩色摄像机；
2.软件辅助调光，便于使用者知道光是否过度饱和；
3.可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量；
4.可实现高度辅助测量；
5.脚踏开关与软件配合，操作更简便。

技术参数

工作台

型    号

VMS-2010F

VMS-3020F

VMS-4030F

金属台尺寸(mm)

404×228

500×330

606×466

玻璃台尺寸(mm)

260*160

350*250

450*350

运动行程(mm)

200×100

300×200

400×300

Z轴升降行程（mm）

150（特殊订购达400）

截面原点一致性误差(μm)

F型：E0≤20（Z轴升降行程每100mm）

X、Y、Z数显分辨力：0.5μm     X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm)

影像系统

F型

彩色千兆网络摄像机

变倍镜头倍率：0.58X~7.5X

视频倍率：27.4~351.3X（24"显示器）

物方视场（对角线）：14mm~1.4mm

表面光源与透射光源均用LED，亮度可调
