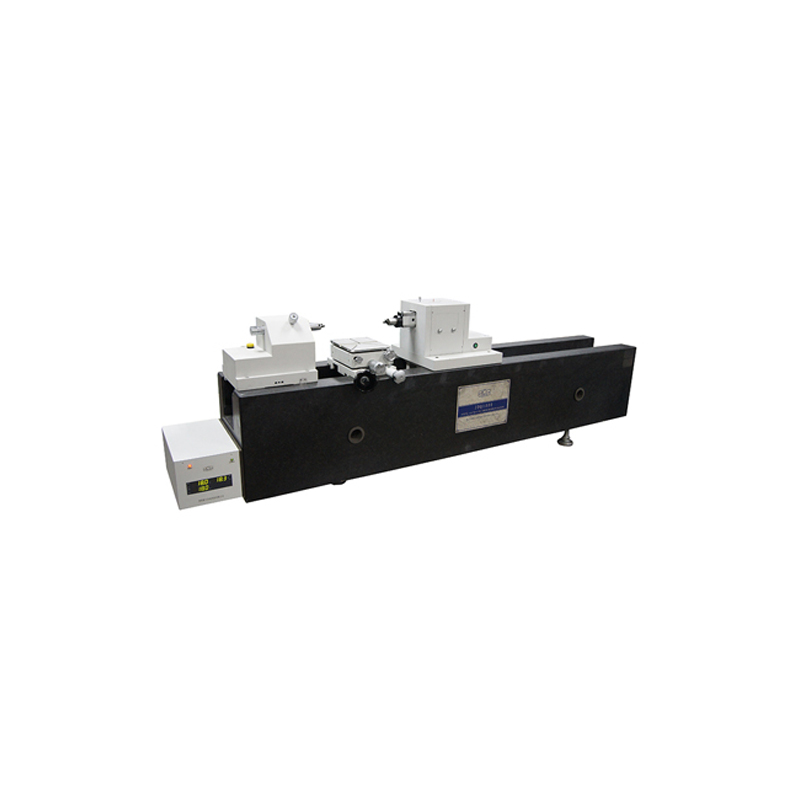

新天光电 气浮光栅测长机 JDQ

简要介绍

气浮测长机主要用于直接测量外径千分尺的校对量棒、内径千分尺和自制量棒，还可作卡板、通孔或盲孔的孔径内尺寸测量以及外螺纹的中径测量。该系列气浮光栅测长机 ，可对各种工件作内、外尺寸的绝对测量和比较测量。适用于厂矿企业、科研单位，以及国家各级检定机关的计量部门和实验室。

产品特点

光栅数显化：采用钢带反射光栅直接粘贴在床身基面上，测量长度显示在计算机显示屏上。
温度误差实时补偿：配有温度传感器，计算机能自动完成温度误差的实时补偿。
基座：优质花岗岩基座，刚性和稳定性好。
测量主轴：采用优化方形设计，确保测量时运动性能的稳定性。
提示功能：实时提示测量操作步骤。
拐点图示窗：软件界面上具有拐点图示窗，操作十分方便。

技术参数
测量范围 （mm）

测量范围（mm）

数字显示当量及仪器准确度：
数字显示当量：0.2μm
示值误差：±(0.5+L/200)μm，其中L为被测长度，单位：mm
阿贝测轴移动范围：±10
测量力：1.5N或2.5N

测帽内径配合尺寸：Φ6H7
测量杆与测帽内径配合外径尺寸：Φ6g6
万能工作台
垂直行程：70mm
横向行程：40mm
水平位置纵向浮动行程：10
旋转： 3°      摆动： 3°
横向测微鼓分划值：0.01
工作台承重：10kg
顶针架最大夹持直径
当长度在0～170mm时 ：    Φ140
当长度在170～210mm时 ：Φ130
V型支架
高度调节范围：≤28
支承工件直径范围：至Φ30
量块、量棒支架
量块支架：支承量块长度范围：至1000
量棒支架：支承量棒长度范围：至1000
量块研合架：研合量块长度范围 ：至100mm
V型铁工作范围：工作范围最大至φ45mm
环境要求：室温 20℃±1℃，相对湿度≤60%RH

仪器外形尺寸与重量：
