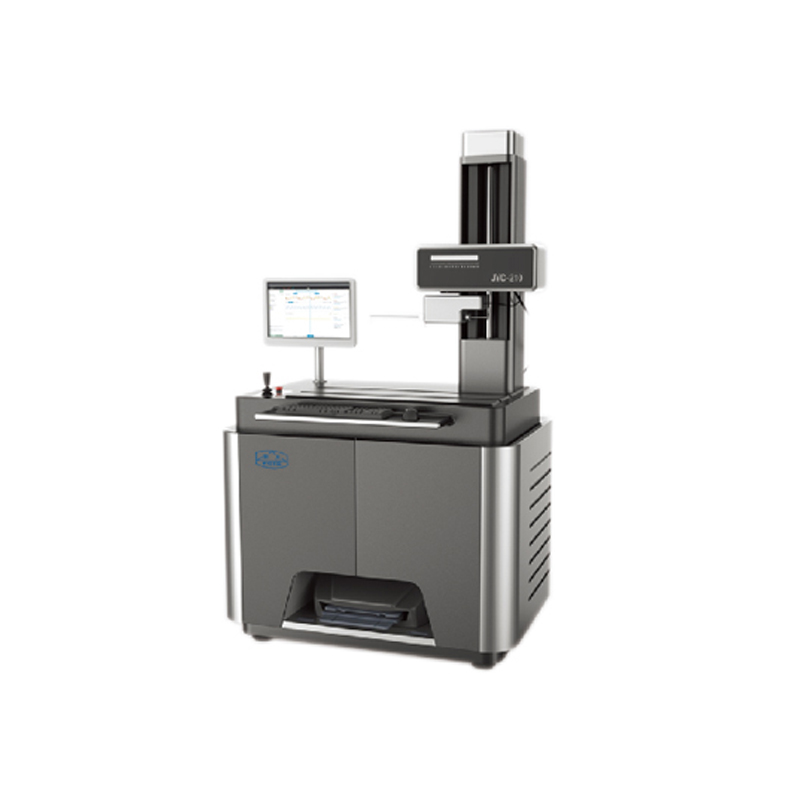

新天光电 表面轮廓仪 JYC-210

品牌名称:新天光电

产品型号:JYC-210

产品规格
产品介绍
仪器可测量各种类型工件表面的线要素、点要素,点与点的距离、线与线的距离,各要素的位置度,包括距离、平行度、垂直度、角度、槽深、槽宽、半径等 ,可进行直线度分析,凸度分析、轮廓度分析等;广泛应用于机械加工、汽车、摩托车、精密五金、精密工具、刀具、模具、光学元件等行业。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品介绍
仪器可测量各种类型工件表面的线要素、点要素,点与点的距离、线与线的距离,各要素的位置度,包括距离、平行度、垂直度、角度、槽深、槽宽、半径等 ,可进行直线度分析,凸度分析、轮廓度分析等;广泛应用于机械加工、汽车、摩托车、精密五金、精密工具、刀具、模具、光学元件等行业。



产品特点
采用高刚性合金导轨,无需气源。
采用目前国际上主流软件的工程模式,可将要测量的项目进行一次定义,使测量更加快捷。
数据采集系统和运动控制系统采用USB和以太网传输方案,采样率达350k/S。
实时显示各个轴的实际位置信息,方便用户实时查看仪器的准确位置。



技术参数

X1轴(横臂)

测量范围

100mm

直线度

0.7   μm/60mm

运动速度

0-~4mm/s(任意速度)

分辨率

0.5μm

精度

±(   2.5+2L/100 )μm,L为驱动长度(mm )

测量方向

向后

检测方法

光栅尺



Z1轴(传感器)

测量范围

12mm

分辨率

0.03μm

检测方法

精密电感传感器

精度

(1.5+14HI/50   )μm

指示针上下运动

弧形运动

测量方向

向下

测针抬起方式

手动

测力

6mN

测针半径

25μm硬质合金

爬坡角度

上升70度下降85度

测量速度

0.02~4mm/s(任意速度)



Z2轴(立柱)

最大测量高度

100mm

立柱高度

200mm

运动方式

CNC驱动或手柄驱动

运动速度

0.1~8/s(任意速度)



采集控制系统

系统传输模式

PCI

系统分辨度

16位AD

运动控制方式

CNC驱动或手柄驱动



数据处理

图形缩放

鼠标滚轮滑动放大、缩小

辅助线

在图形任意区添加辅助线

敛据拟合

可对工件多次测量后数据进行合并

异常点剔除

异常凹凸点手动剔除或自动剔除

图形移动

鼠标拖动图形可在坐标内任意移动

图形旋转

任意角度旋转

局部缩放

选择区域图形放大、缩小

SPC质量分析

直方形,正态分布图

文件输出方式

PDF、Excel、CAD

测量报告综辑

可输出标准或根据需求编辑报告
