阿美特克 航天器测试系统 PSTE

PSTE 航天器测试系统

Elgar 航天器测试系统（PSTE）为卫星电气系统提供用于系统功能测试的程控直流电源和负载。

PSTE 有几个主要优点：
它是一个完整的交钥匙系统，能够通过简单的 GUI 界面在本地运行，或通过主机使用以太网远程运行。
系统可真实智能的模拟和测试航天器电力总线的多种行为，实施电缆检测和模式验证、自动识别航天器夹具和相关模式功能等。
PSTE 避免了为每一台新的航天器购买新的电源测试设备的需求，可根据新的需求调整电源资源，以提供高的灵活性和性价比。
该系统也能对卫星电力系统进行监控和保护，防止编程错误或系统故障造成任何损坏。
在一般情况下，可以扩展硬件资源以满足客户的特定需求。

交流隔离变压器

75 KVA 额定功率；可将 480 VAC 3 相 Delta 连接转换为 208 VAC 3 相 Wye连接

主要电源系统

五路 10kW 的电源通道; 每路 150 VDC，67A

一路 5kW 的负载通道，3~450V，0~150A 恒流

八路可编程的条形图记录仪输出

太阳能阵列模拟器

64 路通道，每路 110V Voc ， 450 W

电子负载

三路 5kW 负载通道，3~450 V，0~150 A 恒流

远程用户接口

坚固耐用的便携式计算机，内置操作界面软件

系统验证测试夹具

可针对单个航天器 I/O 进行定制，以方便手动验证电源设置

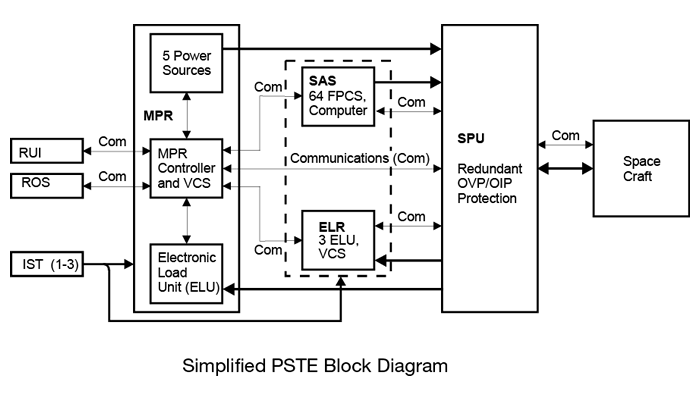

硬件概述

作员可决定将远程用户界面（RUI）或远程操作系统（ROS）设置为控制源或主控计算机（CIC）。ROS 由用户提供。CIC 直接与 MPR（MPR 控制器）中的系统控制器通信，并且整个系统由 MPR 控制器进行控制。

诊断和故障排除也可以直接从 MPR 控制器完成。主电源架（MPR）能为多达五个内部电源的测试提供总线电源。太阳能阵列模拟器（SAS）则提供太阳能电池板模拟电源。当内置的 OVP/OIP 无法保护 PSTE 系统内的其他部分时，航天器保护单元（SPU）会进一步保护航天器免受损害。电子负载（ELR）为电气系统负载测试提供三个程控电子负载单元（ELU）。MPR 包含一个 ELU 以供在仅需要一个 ELU 的情况下使用。

集成子系统测试

SAS、BSS、连接系统

交流输入隔离

功率验证夹具

冗余 OV 和 OI
