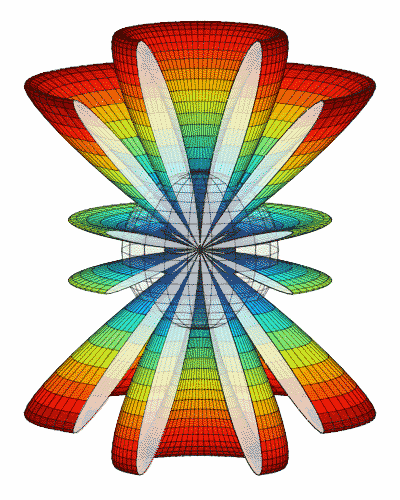

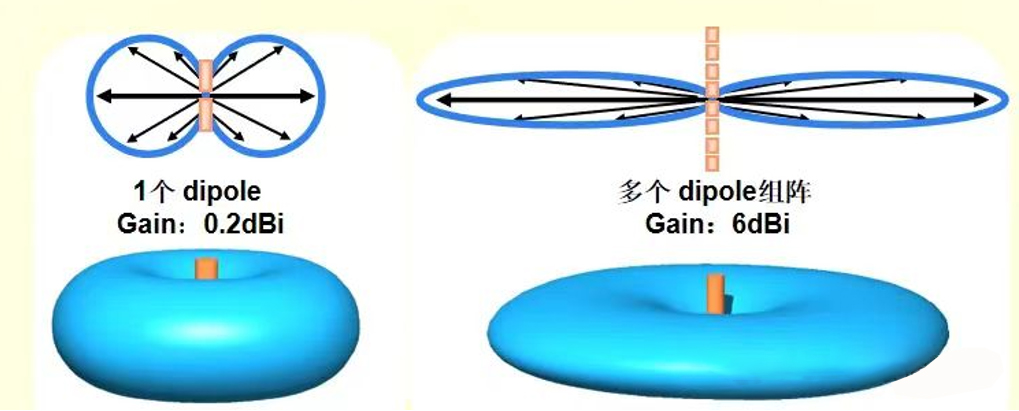

方向图：用于描述天线在空间各个方向上发射或接收电磁波的能力时，一个单一的半波对称振子呈现出水平放置的“面包圈”形状的立体方向图。该方向图可以分解为 E 面和 H 面方向图。通过将多个对称振子组成阵列，或者结合反射板使用，可以有效控制辐射方向，从而增强天线的方向性性能。

工作频段：天线的工作频段必须与所设计系统的频段相匹配。从减少带外干扰信号的角度来看，带宽只需刚好满足频带要求即可。

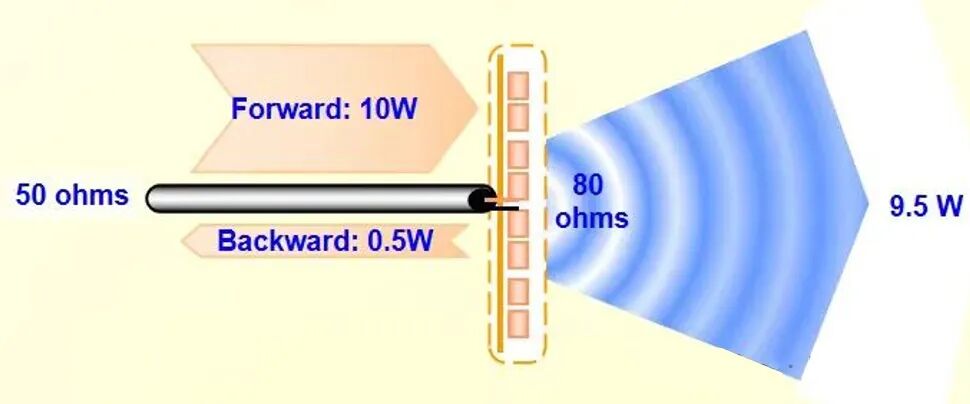

输入阻抗：天线的输入阻抗是指馈电端输入电压与输入电流的比值。理想情况下，输入阻抗应为纯电阻，并等于馈线的特性阻抗，此时可实现无功率反射和无驻波的效果。匹配质量可以通过反射系数、行波系数、驻波比以及回波损耗来评估。在移动通信天线中，输入阻抗通常为 50Ω。

电压驻波比与回波损耗：电压驻波比（VSWR）是行波系数的倒数，

驻波比与回波损耗 ：

VSWR= 1−∣Γ∣/1+∣Γ∣,RL (dB)=−20log∣Γ∣

 当VSWR=1.5时，回波损耗≈14dB。

增益转换 ：半波振子增益为0dBd（2.15dBi）。

在 1 到无穷大之间，驻波比为 1 时表示完全匹配。在移动通信系统中，一般要求驻波比小于 1.5，而在实际应用中则应尽量控制在 1.3 以下。回波损耗是反射系数绝对值的倒数，并以分贝（dB）为单位进行表示，其取值范围为 0 dB 到无穷大。回波损耗越大，表明匹配效果越好。在移动通信系统中，通常要求回波损耗大于 14 dB。

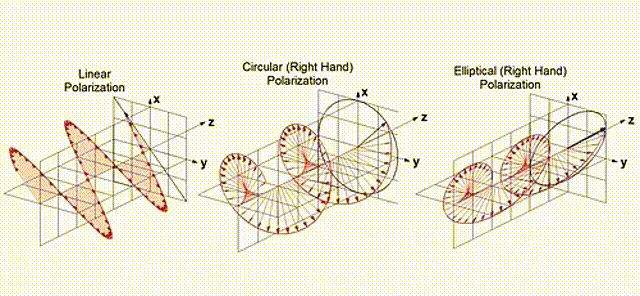

极化方式：无线电波的电场方向为电波的极化方向，单极化天线多采用垂直极化，双极化天线多采用 +45° 双极化。

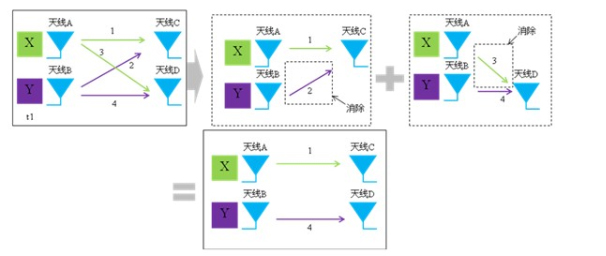

天线分集方式：包含空间分集和极化分集两种方式。其中，空间分集需要两个接收天线之间保持一定的距离间隔；而极化分集则采用 45° 双极化天线，借助两个相互垂直的 45° 极化方向，实现优异的分集接收效果。

增益：在输入功率相同的情况下，实际天线与理想辐射单元在空间同一点的信号功率密度之比，用于定量表征天线的辐射集中程度。方向图的主瓣越窄、副瓣越小，天线增益则越高。常用的增益单位有 dBd 和 dBi，二者的关系为：dBi = dBd + 2.15。

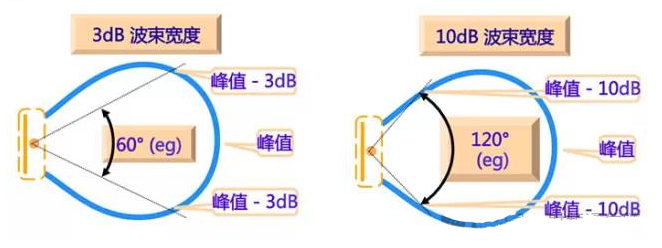

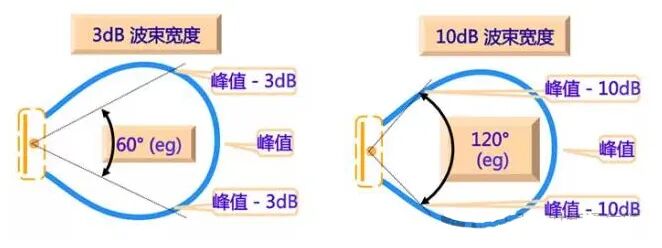

波束宽度：在主瓣最大辐射方向的两侧，辐射强度下降 3dB（功率密度降低至一半）的两点间夹角被称为波瓣宽度（3dB 宽度）。此外，当辐射强度下降 10dB（功率密度降至十分之一）时，对应的夹角则定义为 10dB 波瓣宽度。波瓣宽度越窄，天线的方向性越强。全向天线的水平波瓣宽度为 360°，而定向天线的水平波瓣宽度有多种规格，常见的包括 65° 和 90°。垂直波瓣宽度通常在 3° 至 80° 范围内，而在基站应用中，多采用 5° 至 18° 的天线设计。

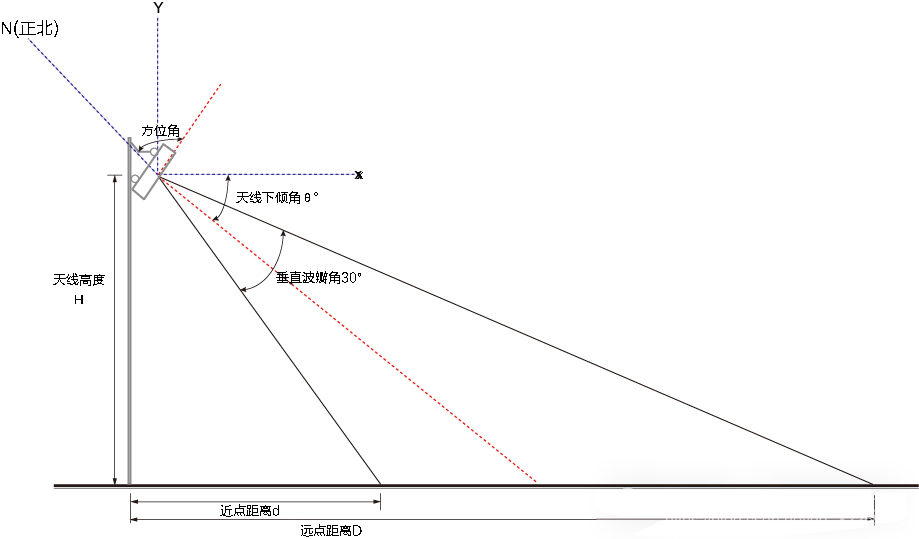

下倾角：天线的下倾方式主要包括机械下倾和电下倾两种。机械下倾成本较低，通常适用于下倾角度小于 10° 的场景；而电下倾虽然价格较高，但其下倾角度范围更广，在较大下倾角度下，天线的方向图不会出现明显畸变。在城区站点、高站点等特定环境中，电下倾天线更为适用。

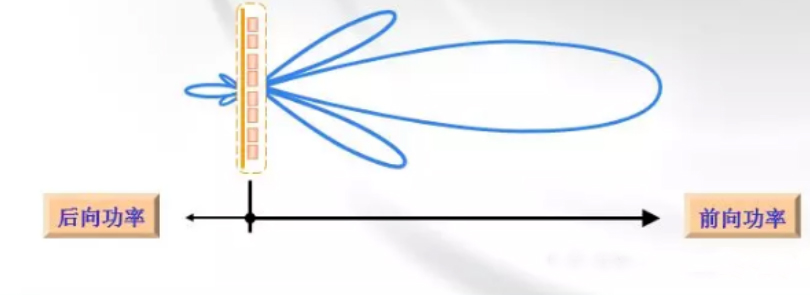

前后比：主瓣最大值与后瓣最大值之比，一般要求为 25dB。

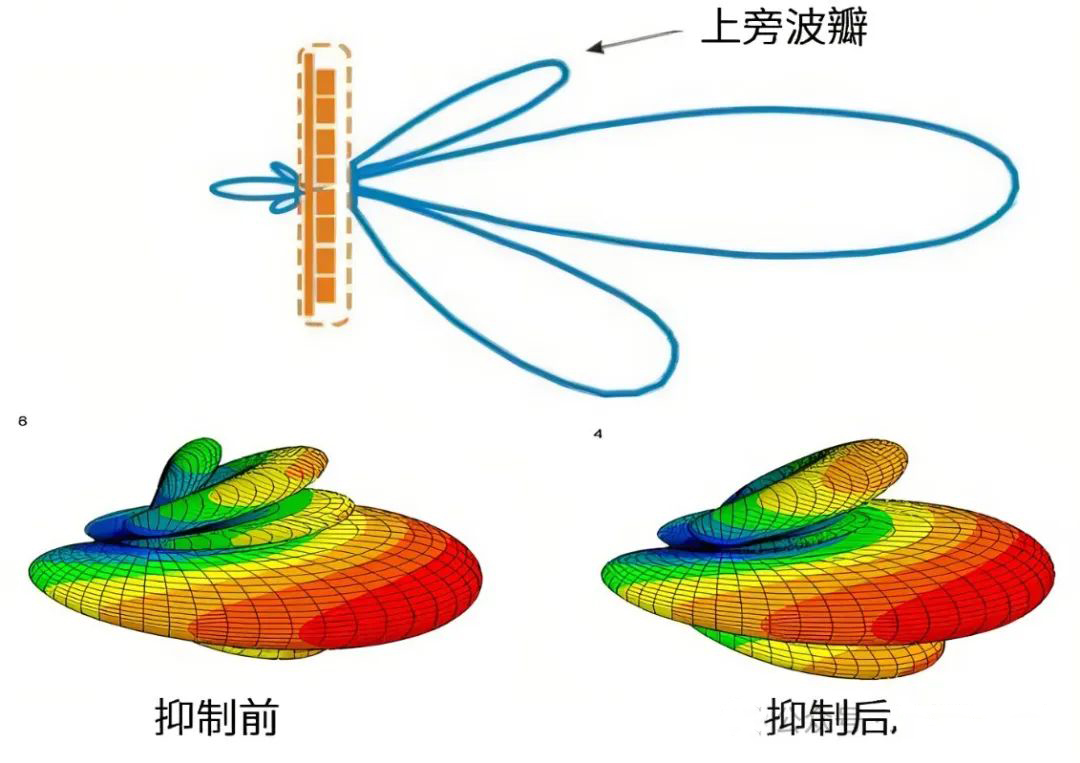

上旁瓣抑制与零点填充：天线主瓣上方的旁瓣应被抑制，其中第一旁瓣电平应低于 -18dB；而主瓣下方的旁瓣需要确保对周围区域的有效覆盖，其第一零点电平应高于 -20dB。

功率容量与三阶互调：天线的功率容量通常在25W至1500W之间，而基站天线的功率容量应高于200W。

天线口隔离度：理想的完全极化隔离并不存在。
