ECG-KOKUSAI 匝间短路侧检测仪/脉冲局部放电检测仪 DWX -15/DWX-15PD

施加电压・电压可调档位
  ※ 抵抗负荷为１ＫΩ

1000V～15000V
  （200V档）

测试电感范围

50μH以上

采样速率　/　内存

8bit／10nano-sec.（100MHz）　/　8192-Byte

采样范围（WIDTH）

-4，-3，-2，-1，0，1，2，3，4，5
  10レンジ（0 DW系列互换）

测试输入回路

电压分割（5MΩ）

画面显示，波形表示范围

640×480（VGA），8.4寸TFT彩色液晶，4色显示
  512×256

判定方法

与标准波形的比较方式
  根据波形面积，波形差面积，放电量进行比较判定
  线圈绝缘破坏电压测试功能

标准波形存储方式

主机扩充

196种（14种／14页）
  Compact Flash Memory700种（14种／50页）

微波接受器

用窄频平面接收器感应局部放电的电磁波

检测范围

建议放置在距离被测物30cm以内

接收器尺寸/主机间线长

なし

W   = 80mm H = 80mm
  D = 10mm 线长 = 2m

外部接口

并行口I／O
  （Start，Reset，OK，NG，Busy，Master切换等）
  RS-232C（测试控制 测试数据输入输出等）
  打印接口（画面硬拷贝等）
  EtherNet适配器（可选）

标准波形存储方式

本机：196种（14种/14页）　Compact Flash Memory：700种

外部接口

并行口I/O（Start, Reset, OK, NG, Busy等）
  RS-232C（测试控制 测试数据输入输出）
  打印接口（画面硬拷贝）

Ether   Net（可选）

附件

测试电缆线1.5M　1根，电源线1根（付3P转换器）
  并行口接口器I／O 1个
  使用说明书・测试成绩书　1份

使用条件

0℃～40℃　电源电压：100V～240V±10％
  （出厂时工厂设定）

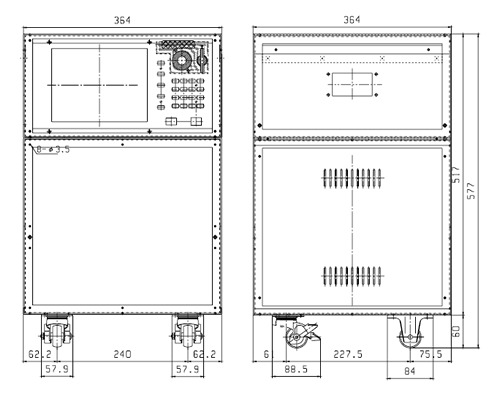

外形尺寸（不含Carry Handle）

W=364   x 517mm
  H=517mm
