FT6800系列大功率可编程直流电子负载，基于高可靠性、高稳定性进行设计的多功能，大容量电子负载产品。其环控制单元带宽高，具有超强的防振荡能力，能最大程度的适应各类电源；而功率模块快速熔断保护设计，最大程度保证整机的持续工作能力。
FT6800系列产品线丰富，电压有40V、120V、500V、800V、1000V、1200V多个等级，单机功率范围从2.6kW至52kW，单一台电流最大达2400A。更宽的工作范围，极快的动态频率，能有效满足绝大多数的测试需求。
FT6800系列界面采用彩色LCD显示，具有良好的分辨度。配合全数字键盘，操作及其简便。对外装备有LAN、RS232、USB、GPIB（选）等多种通讯接口以及模拟量接口，既支持SCPI也支持ModBus 通讯协议，为系统集成应用提供了极大便利。
性能特点：
1.单机功率：2.6kW～52kW，通过主/从级联方式可扩展至300kW；
2.0.05%精确度，0.1mA/0.1mV分辨率，20kHz动态频率控制；
3.快速调用、OCP/OVP测试、自动测试功能，操作方便灵活 ；
4.外部模拟编程功能，可实现复杂带载波形模拟；
5.动力电池和超级电容测试功能的一键测试；
6.针对燃料电池测试的专用版本（选）；
7.全面的保护功能：过电压、过电流、过温度、限电流、限功率、输入反接等；
8.TFT彩色液晶显示屏，中英文菜单界面；
9.提供多种远程通讯接口：RS232、LAN、USB、GPIB（选）；
10.提供SCPI与ModBus-RTU两种协议；
11.中文简体、繁体、英文三种的操作界面和软件界面。
应用领域
l动力电池、铅酸电池、燃料电池的放电测试
lBMS与电池保护装置测试
l直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试
l大功率开关电源、UPS电源、通信电源、服务器电源的测试
l阳能电池阵列、工业电机的虚拟负载测试
多种工作模式

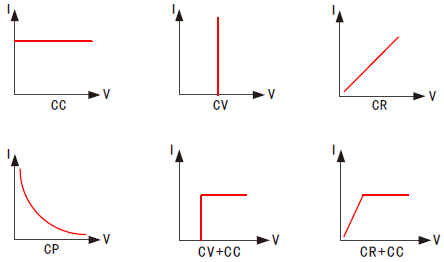

FT6800系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。
级联
FT6800系列负载支持主从级联功能，实现多台同型号负载的并联使用，功率最大可扩展至600kW。级联时，用户只需要对主机进行控制，每个从机自动复制主机的带载参数，实现自主均流。级联后的系统可实现单机的全部功能，包括CV模式下的带载。

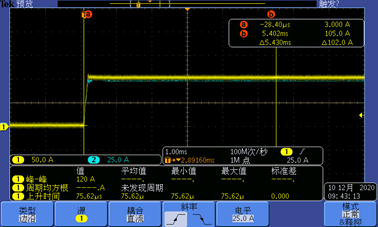

两台主从级联带载时，电流波形完全重合
OCP测试

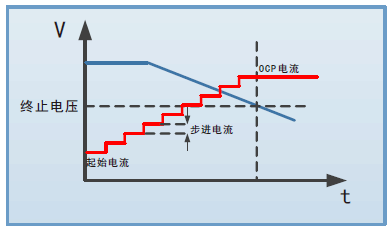

FT6800系列负载本身提供了OCP测试， 其主要被应用与BMS、电源模块的过电流和过功率点的测试。OCP测试时，将自动寻找被测物的过流保护点并记录IMAX，PMAX。结合测试参数的高、低限制值，可自动判定测试结果是否超出设定规格，为产品的设计验证及生产线系统测试节省时间。
序列功能

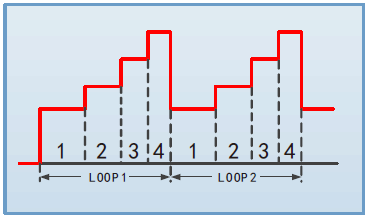

FT6800系列电子负载提供序列测试功能。用户可以自行编辑一个负载的测试序列， 以模拟负载输入端的各种变化。序列测试CC、CV、CP及CR四种模式。电子负载最多可以存储20个序列文件，每个文件最多可执行50步，单步最长时间可设置为0.1ms～90000s，适合各种时间带载测试。同时，用户还可以设置序列的循环次数与切换方式。
电池测试
电池内阻和容量是评价电池参数的重要指标。为了方便测试，FT6800系列负载提供了电池测试功能，包括电池内阻测试与电池容量测试。
电池内阻测试

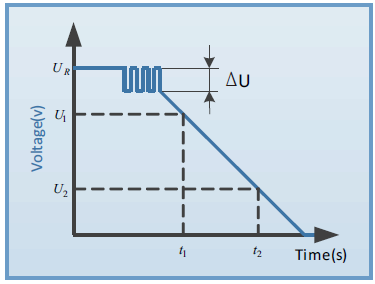

FT6800系列负载通过直流放电法（DCR)来进行电池内阻测试。
电池容量测试

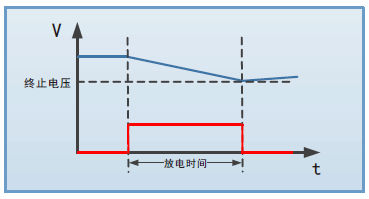

此功能采用恒电流方式放电。放电过程中，将记录放电电量、放电容量与放电时间。
超级电容测试
超级电容内阻和容量是评价电容参数的重要指标,为了方便超级电容测试, FT6800系列负载提供了超级电容测试功能。本功能可同时测试超级电容的内阻和容量,设定超级电容的放电电流、放电终止点、容量计算起止点即可测试。
外部模拟编程
FT6800系列具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

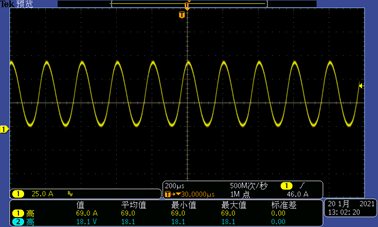

1kHz正弦波

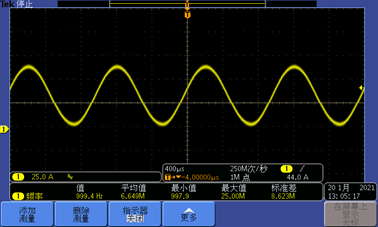

5kHz正弦波
多接口与多协议

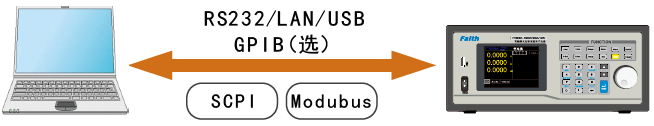

FT6800系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。
电脑图形化操作软件
FT6800系统提供了一款具有虚拟仪器功能的功能性软件，可以导出测试数据、生成图像、打印报告，软件以图像和数据实时显示的方式，更直观和便于对比。
订购信息
型号 | 规格 | 型号 | 规格 | 型号 | 规格 |
FT6803A | 2.6kW/300A/120V | FT68020A | 20kW/900A/120V | FT68036A | 36kW/1kA/120V |
FT6804A | 2.6kW/100A/500V | FT68020B | 20kW/500A/500V | FT68036B | 36kW/800A/500V |
FT6805A | 4kW/300A/120V | FT68020C | 20kW/400A/800V | FT68036C | 36kW/640A/800V |
FT6806A | 4kW/100A/500V | FT68020D | 20kW/400A/1kV | FT68036D | 36kW/640A/1kV |
FT6807A | 5.2kW/600A/120V | FT68020E | 20kW/300A/1.2kV | FT68036E | 36kW/480A/1.2kV |
FT6808A | 5.2kW/200A/500V | FT68024A | 24kW/900A/120V | FT68042A | 42kW/1.2kA/120V |
FT6809A | 5.2kW/60A/800V | FT68024B | 24kW/600A/500V | FT68042B | 42kW/800A/500V |
FT6810A | 8kW/600A/120V | FT68024C | 24kW/480A/800V | FT68042C | 42kW/640A/800V |
FT6811A | 8kW/200A/500V | FT68024D | 24kW/480A/1kV | FT68042D | 42kW/640A/1kV |
FT6812A | 8kW/160A/800V | FT68024E | 24kW/360A/1.2kV | FT68042E | 42kW/480A/1.2kV |
FT6813A | 8kW/160A/1000V | FT68028A | 28kW/1kA/120V | FT68048A | 48kW/1.2kA/120V |
FT6814A | 12kW/600A/120V | FT68028B | 28kW/700A/500V | FT68048B | 48kW/900A/500V |
FT6815A | 12kW/300A/500V | FT68028C | 28kW/560A/800V | FT68048C | 48kW/720A/800V |
FT6817A | 12kW/240A/800V | FT68028D | 28kW/560A/1kV | FT68048D | 48kW/720A/1kV |
FT6818A | 12kW/240A/1kV | FT68028E | 28kW/420A/1.2kV | FT68048E | 48kW/540A/1.2kV |
FT6819A | 12kW/180A/1.2kV | FT68032A | 32kW/1kA/120V | FT68052A | 52kW/1.2kA/120V |
FT68016A | 16kW/900A/120V | FT68032B | 32kW/800A/500V | FT68052B | 52kW/1kA/500V |
FT68016B | 16kW/400A/500V | FT68032C | 32kW/640A/800V | FT68052C | 52kW/720A/800V |
FT68016C | 16kW/320A/800V | FT68032D | 32kW/640A/1kV | FT68052D | 52kW/720A/1kV |
FT68016D | 16kW/320A/1kV | FT68032E | 32kW/480A/1.2kV | FT68052E | 52kW/540A/1.2kV |
FT68016E | 16kW/240A/1.2kV |
|
|
|
|
选购件1
名称 | 型号或规格 | 说明 |
电脑图形化操作软件 | FT68001A | FT6800用上位机操作软件 |
交流负载整流器选件 | MD220-50 | 80～260Vac/50A，单相输入 |
交流负载整流器选件 | MD220-100 | 80～260Vac/100A，单相输入 |
交流负载整流器选件 | MD380-100 | 190～450Vac/100A，三相输入 |
交流负载整流器选件 | MD220-200 | 190～450Vac/200A，三相输入 |
选购件2 大电流测试电缆选配表
线材规格 | DC2-2P15M | DC16-2P20M | DC25-2P25M | DC50-2P20M | DC50-2P40M | DC120-2P20M | DC150-2P20M |
最大使用电压 | 750V |
最大使用电流 | 10A | 60A | 100A | 200A | 200A | 300A | 400A |
端子 | M8/鳄鱼夹 | M8/M8 | M8/M8 | M8/M8 | M8/M8 | M8/M8 | M10/M10 |
截面积 | 4.0mm² | 16mm² | 25mm² | 50mm² | 50mm² | 120mm² | 150mm² |
长度 | 约1.5m | 约2m | 约2m | 约2m | 约4m | 约2m | 约2m |
外形 |
|
|
|
|
|
|
|
规格表FT6800系列型号众多，只列出部分型号参照
规格表-1
型号 | FT6803A | FT6804A | FT6805A | FT6806A |
电压 | 120V | 500V | 120V | 500V |
电流 | 300A | 100A | 300A | 100A |
功率 | 2600W | 2600W | 4000W | 4000W |
最小可操作电压 | 2V/300A | 4.5V/100A | 2V/300A | 4.5V/100A |
恒电流模式 |
量程 | 0-30A | 0-300A | 0-10A | 0-100A | 0-30A | 0-300A | 0-10A | 0-100A |
分辨率 | 0.5mA | 5mA | 0.2mA | 2mA | 0.6mA | 6mA | 0.2mA | 2mA |
精度 | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S |
恒电压模式 |
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V |
分辨率 | 0.2mV | 2mV | 1mV | 10mV | 0.2mV | 2mV | 1mV | 10mV |
精度 | 0.05%+0.05%.S. |
恒功率模式 |
量程 | 0-2600W | 0-2600W | 0-4000W | 0-4000W |
分辨率 | 50mW | 50mW | 70mW | 70mW |
精度 | 0.5%+1%F.S. | 0.5%+1%F.S. | 0.2%+0.3%F.S. | 0.2%+0.3%F.S. |
恒电阻模式 |
量程 | 0.004～40Ω | 0.08～640Ω | 0.05～500Ω | 1～8000Ω | 0.004～40Ω | 0.08～640Ω | 0.05～500Ω | 1～8000Ω |
精度 | 0.01%+0.075S | 0.01%+0.005S | 0.01%+0.0062S | 0.01%+0.0004S | 0.01%+0.083S | 0.01%+0.0052S | 0.01%+0.025S | 0.01%+420uS |
分辨率 | 16bits |
斜率 |
电流斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms |
电压斜率量程 | 1.0-50V/ms | 50-500V/ms | 4.0-200V/ms | 200-2000V/ms | 1.0-50V/ms | 50-500V/ms | 4.0-200V/ms | 200-2000V/ms |
功率斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms |
电阻斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms |
精度 | （1±35%）*设定值 |
电压测量 |
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V |
精度 | 0.025%+0.025%F.S. |
电流测量 |
量程 | 0-30A | 0-300A | 0-10A | 0-100A | 0-30A | 0-300A | 0-10A | 0-100A |
精度 | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S |
功率测量 |
量程 | 0-2600W | 0-2600W | 0-4000W | 0-4000W |
精度 | 0.2%+0.3%F.S |
瞬态测量 |
T1&T2 | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms |
分辨率 | 1us | 1ms | 1us | 1ms | 1us | 1ms | 1us | 1ms |
精度 | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm |
尺寸 | 440(W)×200(H)×630(D) |
|
