BJ-8607
BJ-8607

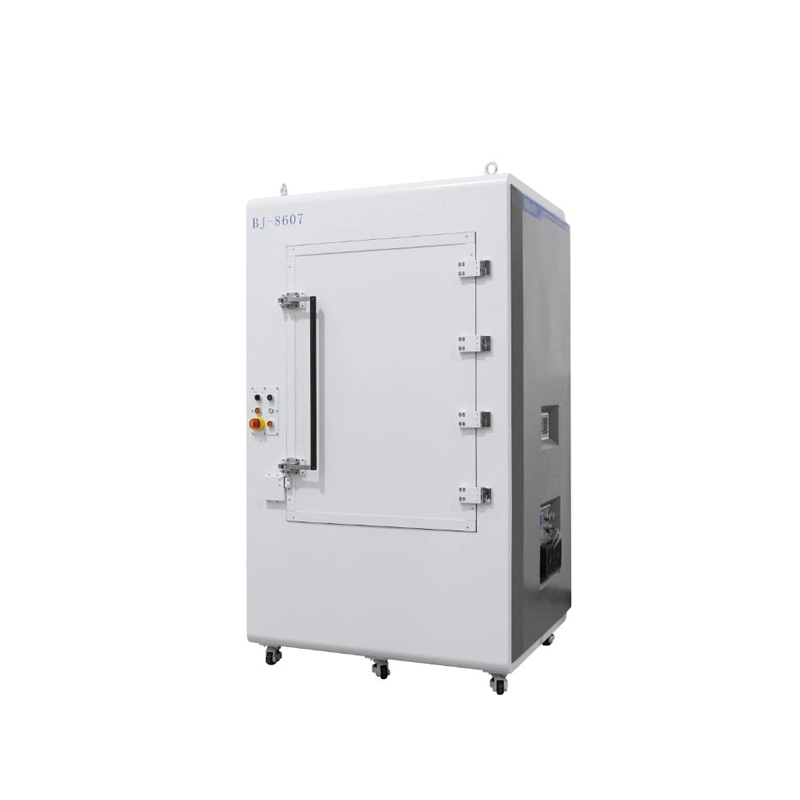

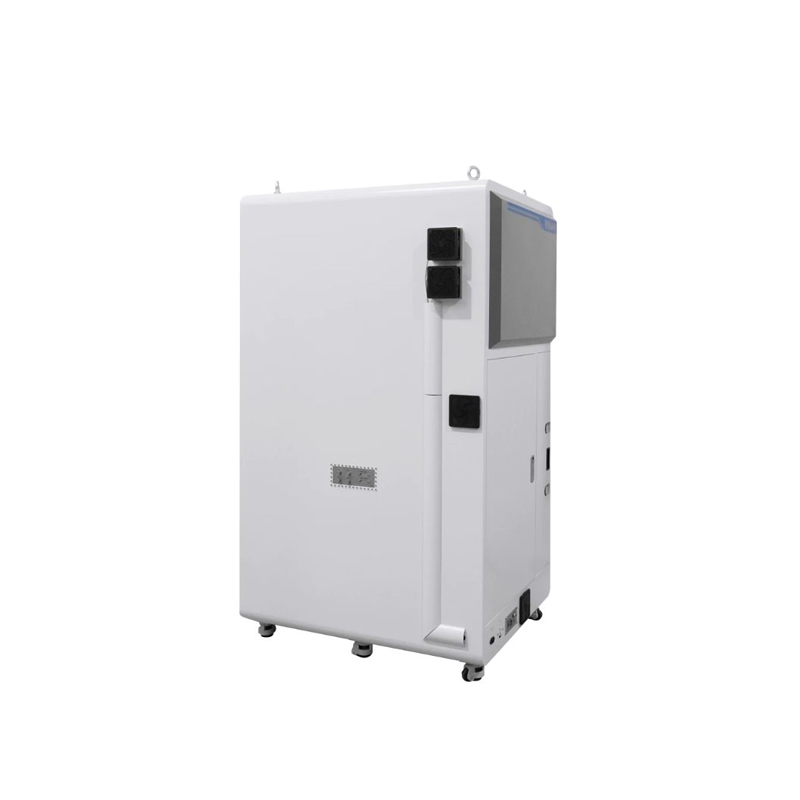

博杰 5G毫米波紧缩场（CATR）和远场二合一解决方案 BJ-8607

品牌名称：博杰

产品型号：BJ-8607

获取报价 加入询盘
产品规格
产品介绍
用于实验室环境下的毫米波OTA测试；
高精度的反射面为黑盒测试提供了一个直径200毫米的静区；
同时配备高精度的两轴定位器相结合，能够快速和准确地测量为各种尺寸的DUT天线；
资料下载
索取PDF产品资料
渠道商
产品详情

产品特点

用于实验室环境下的毫米波OTA测试；

高精度的反射面为黑盒测试提供了一个直径200毫米的静区；

同时配备高精度的两轴定位器相结合，能够快速和准确地测量为各种尺寸的DUT天线；

通过TTL硬件信号触发的快速测量功能；

该系统能够在间接远场和直接远场测量方法之间切换；

保温箱（可选）可实现-60至130℃的极限温度测试；

结合汽车雷达模拟器，可覆盖速度、距离及角度等关键参数测试。



机械规格

内部尺寸

990(W)*736(L)*1690(H)mm

外形尺寸（不含底座）

1240(W)*1070   (L)*2000(H)mm

底座外形尺寸

/

操作门尺寸

825(W)*1050(H)mm

净重

approx.385kg

总重

approx.633kg

最大DUT 尺寸

130(L)*380(W)mm

最大装载能力

1.5kg



射频规格

射频隔离度

0.7~90GHz   >70dB

吸波棉反射率

24   GHz to 90GHz< -30 dB



反射板及馈源天线规格

反射板

抛物线弧面，圆滑滚边

反射板尺寸

400   x 400 mm

工作频率范围

24   ~ 90GHz

静区尺寸

尺寸   φ200mm

幅度锥削 ≤ 1dB

幅度波纹 ≤ ±0.5dB

相位误差 ≤ ±5°

交叉极化隔离度  ≤-30dB

馈源天线

工作频率 24~50GHz

连接器 2x2.4mm

可通过改变馈源天线扩展到90GHz

材料 铝合金

交叉极化隔离度 ≤-43dB
