T8290A 全新一代无线信号测试平台

T8290A无线信号测试平台突破原有的应用场景和领域，可满足RF器件FEM芯片和SIP芯片测试、RSE辐射杂散测试、OTA耦合测试等场景中的无线测试需求，除此之外还有无限扩展能力满足更多场景的无线测试...

为准电子基于10余年的无线综测仪研发经验和应用积累，结合对射频器件、芯片模组和整机测试等无线测试场景的理解，打破传统产品形态，推出满足全新应用场景的、功能丰富强大的T8290A无线信号测试平台。

技术特点

射频指标优异

• 2GHz超宽带信号分析

• 22GHz超宽频率测试范围

关键指标

• 双通道32端口

• 工作频率范围：100MHz-22GHz

• 最大输出功率：+15dBm

• VSG/VSA EVM <-50dB (WiFi 7,7GHz,320MHz MCS13)

• 单机⽀持2×2 MIMO

• 支持WiFi 7.125GHz的3次谐波

全新应用场景

• 可满足RF器件FEM芯片和SIP芯片测试、RSE辐射杂散测试、OTA耦合测试等场景中的无线测试需求。

• 无限扩展能力：结合PCIe 通信扩展套件-M5180使用。

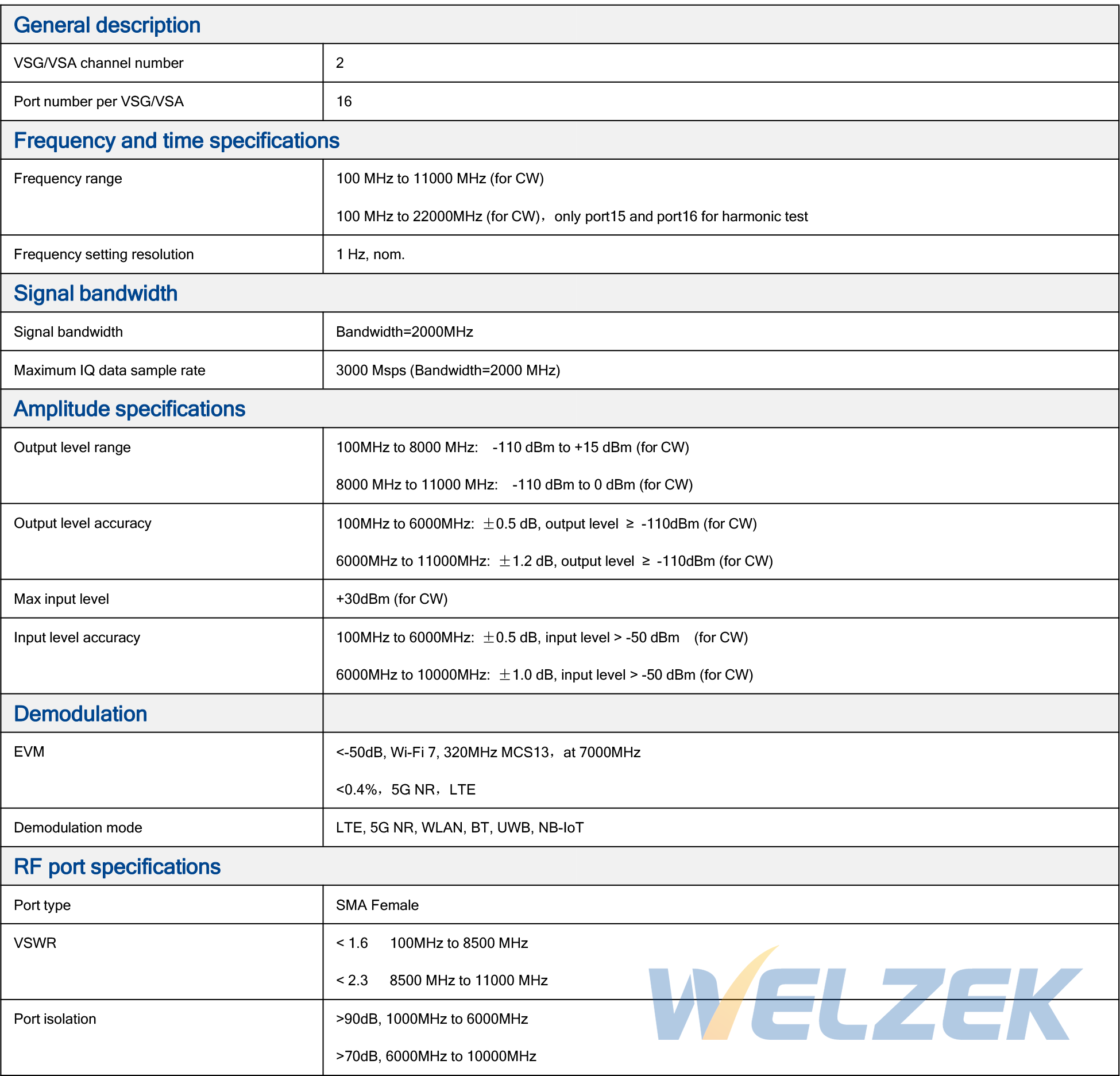

技术参数

应用场景解决方案

RF器件 FEM/SIP：EVM <-50dB  丨 支持WiFi7/6E/UWB

RSE辐射杂散测试：22GHz超宽带频率测试范围

OTA耦合测试：全频覆盖蜂窝和非蜂窝技术

无限扩展能力：结合PCIe 通信扩展套件-M5180使用。

PCIe通信扩展套件-M5180可以插入具有PCIe接口的PC机箱，通过QSFP接口与T8290A进行实时数据交换，并将数据打包，通过PCIe接口与PC主机通信，最终实现T8290A与PC机箱联合使用的测试场景。

PCIe通信扩展套件-M5180 接口参数
