Narda 自动天线 ADFA

ADFA 自动天线

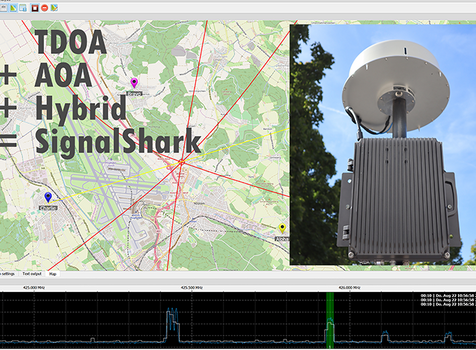

高性能自动寻向天线（ADFA）与 SignalShark 结合使用，是一种独特的紧凑型、高性价比解决方案，适用于多种应用：无论是频段管理、干扰搜索、边界监测还是其他更多应用。它可以快速简便地安装在车顶、三脚架或天线杆上，无需任何工具，即可立即开始测向。请相信 "德国制造 "的技术--或者说：由 Narda 研发和制造！

产品特点

• 可对 10 MHz 至 8 GHz 的信号进行精确测向

• 1.2 毫秒的快速测向周期，即使对于非常短的信号也非常理想

• 省时省力，易于安装和校准

• 集成多个天线元件，实现精确测向

• 通过附加的垂直信号检测（仰角）实现精确定位


快速自动测向

整个测向周期仅为 1.2 毫秒，您只需轻触按钮，就能可靠、快速地检测到 10 MHz 至 8 GHz 的超短信号。

灵活的移动或静态测量

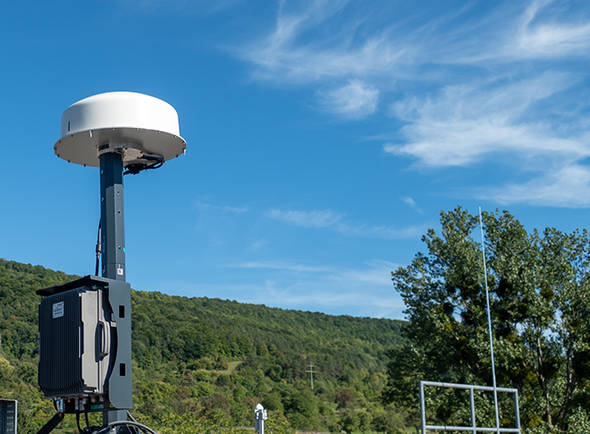

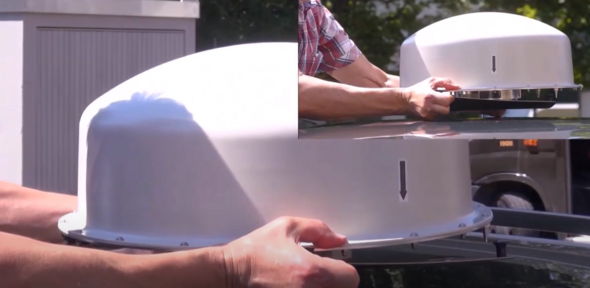

ADFA 可使用磁性底座（选配）轻松安装在车顶上，无需工具，也可固定在三脚架或天线杆上进行本地测向。

快速准备就绪

由于配备了电子罗盘和全球导航卫星系统（GNSS）接收器模块，因此可以快速、轻松地进行对准。例如，您可以在不受干扰的情况下接收 GPS 坐标。

一个用于（几乎）所有信号

ADFA 中安装了多个天线阵列元件，以覆盖宽广的信号频谱。SignalShark 通过其高性能测量单元对切换矩阵进行控制和同步。

水平和垂直找平

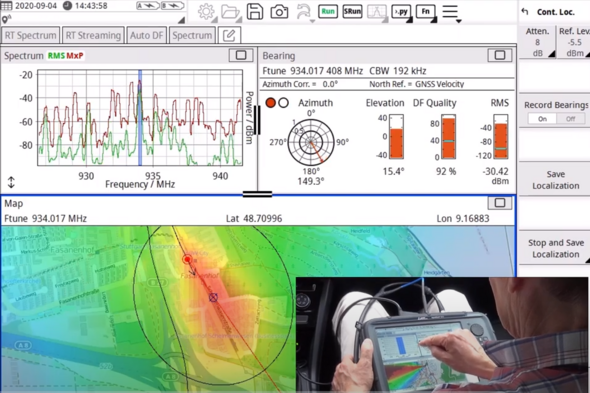

除了水平面（方位角），ADFA 还记录垂直面（海拔高度）。这样就可以对城市或丘陵环境中发射机的楼层或高度做出结论。

ADFA - 装备精良，用于寻找方向

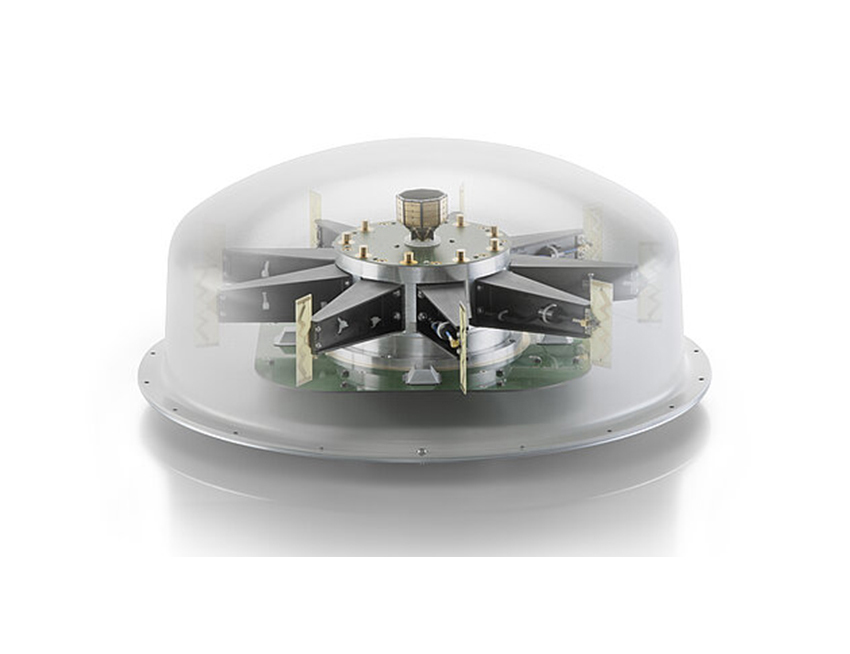

我们为自动测向天线提供了快速精确定位信号所需的一切：带有九个偶极子的相关干涉仪、一个用于测向的中央参考单极子以及一个全向监测天线等等，为您指明信号的方向。

使用 ADFA 可获得精确的测向结果：

• 200 MHz - 8 GHz 相关干涉仪

• 包括两个用于中频和高频的偶极子环：200 MHz - 8 GHz 时直径为 380 毫米，2.7 GHz - 8 GHz 时直径为 128 毫米

• 采用 Watson-Watt 方法的两个正交线圈，用于低频（10 MHz - 200 MHz）

• 集成电子罗盘和带天线和 PPS 输出的 GNSS 接收机

• 标定仰角为 +40° 至 -20°（可显示）

• 直径：480 毫米

• 安装在支架、桅杆上，或用磁板安装在钢制车顶上（最高时速可达 130 km/h）

• 从 Tetra 基站成功定位，距离超过 20 千米

• 通过倒置安装在直升机、无人机等飞行器下进行飞行测向

• 通过智能热图算法导航到目的地，还可选择与导航系统连接

• 使用 ADFA 从 VHF 波段到 C 波段进行测向
