Narda 选项 IQ 分析仪 SignalShark

SignalShark 选项 IQ 分析仪

高性能的 Narda IQ 分析仪与我们的 SignalShark 结合使用，能够快速有效地检测干扰--直到最小的细节。这对于监管机构、移动电话运营商、军事和情报部门等尤为重要。Narda IQ 分析仪的时间和频率分辨率高达 20 纳秒或 25 Hz 至 40 MHz，即使是非常微弱、零星和隐蔽的信号（包括调制类型）也能得到更好的分析。这种性能通常需要投资大型实验室设备才能实现。 所有 SignalShark 外壳版本（无论是双核还是四核）均可现场或远程安装。ADFA 无需更新。唯一的要求是：固件 1.9.0 和操作系统版本 V2.0.6 或更高。

产品特点

• 快速、可靠地检测超短信号（纳秒级）

• 适用于时间和频率变化迅速的信号

• 使用八个标记对异常和隐藏信号进行识别和分类

• 使用时间门控测量（幅度）可进行时隙测量

• 通过不同视图进行实时分析，提高效率

• 在时域和频域之间灵活切换

• 记录存储容量大，可清晰记录每一个细节

• 通过触发选项（电平、时间、GPS、门控）改变视角


纳米级快速干扰信号

借助高性能 IQ 分析仪，SignalShark 可以检测纳秒范围内的信号，并对其进行详细分析。

检测隐藏信号

频率和时间的高分辨率使其能够检测出无意或有意干扰，而这些干扰可能隐藏在简单的光谱测量过程中的 "生动 "频谱中。

分析见仁见智

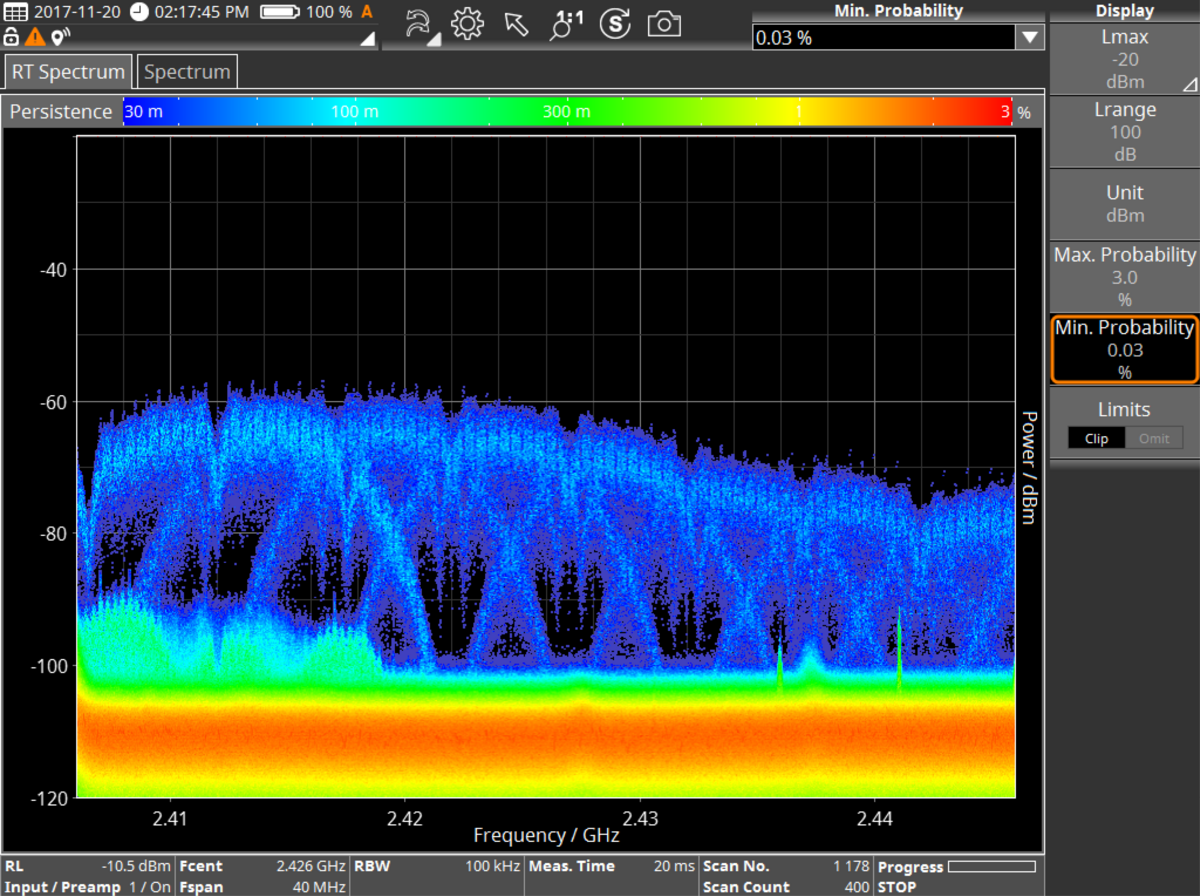

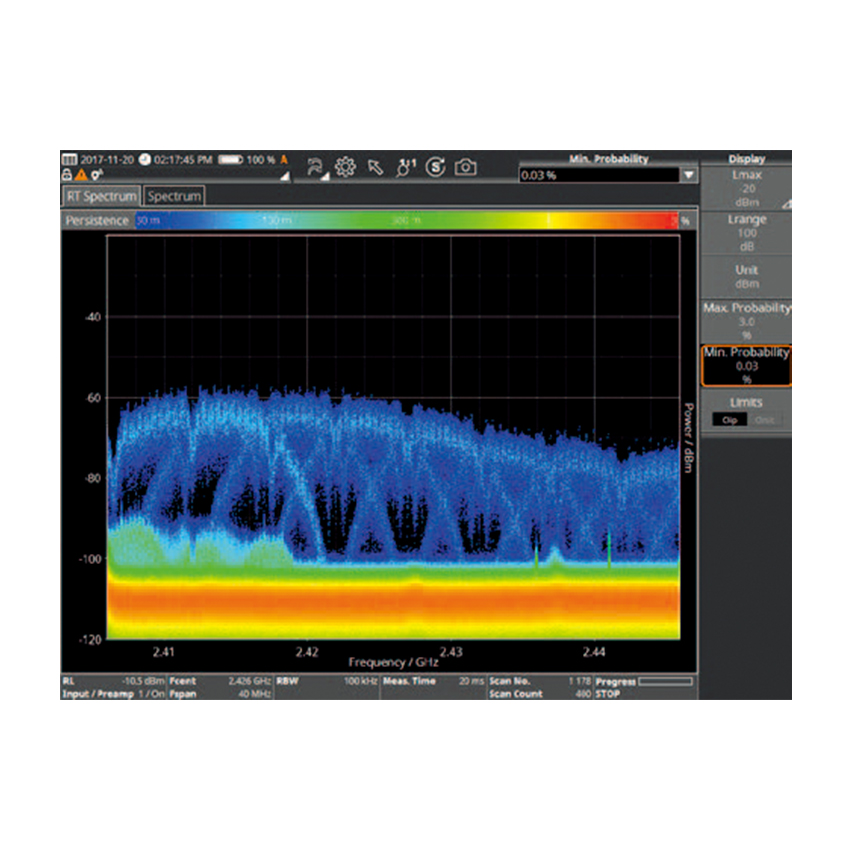

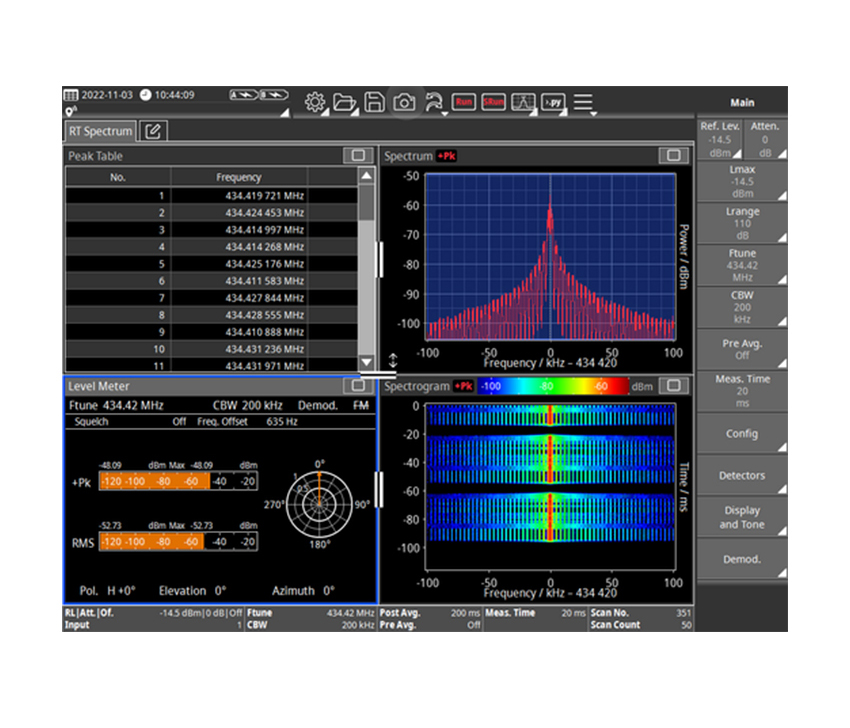

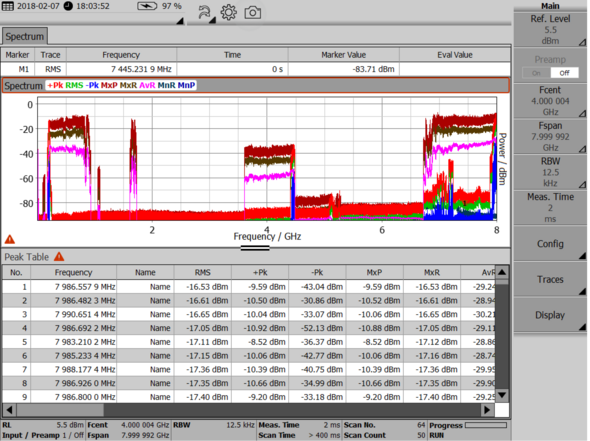

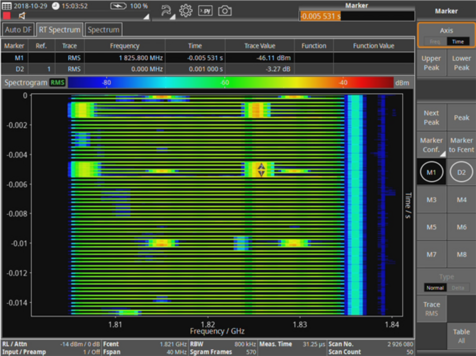

您可以在频谱视图、频谱图视图、幅度视图和持久频谱之间随意切换，并通过八个标记对它们进行详细分析。

始终保持最高（分辨率）级别

由于 IQ 分析仪和 FFT 重叠，高时间分辨率不会影响频率分辨率，反之亦然。这意味着可以分析信号的整个深度。

录音了解更多详情

得益于独一无二的 1.6 GB 超大环形存储器，例如可以在 5 秒钟内记录一个 40 MHz 的通道，并对其进行详细分析。数据以 HDF5 格式导出。

全神贯注于信号

使用 IQ 分析仪，可以无间隙地显示信号曲线。信号异常可通过电平、时间、GPS、门控等各种触发器自动 "捕捉"，并进行详细分析。

测量后仍可灵活使用

其特别之处在于，测量后可以在高时间分辨率和高频率分辨率之间进行切换。

分时段测量

通过时间门控测量（幅度），可以在特定的时间段内测量信号。精确的信号分离非常适合要求苛刻的应用。

IQ 分析仪--最短信号的最大分辨率

IQ 分析仪是检测、分析和记录由有缺陷的振荡器、继电器、灯甚至焊接系统和干扰发射器等引起的干扰信号的首选。SignalShark 可以实时捕捉这些信号，并将其记录在 HDF5 中，以便随后对其进行细微分析。

IQ 数据的优势在于它包含信号的所有信息，如振幅、频率和相位。I "代表同相分量，相对于转换后的载波，它的相位角为 0°，是实分量。相反，"Q "代表正交分量，与载波相位相差 90°，是虚分量。

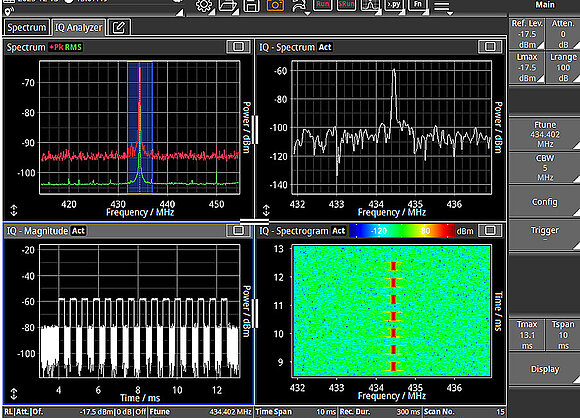

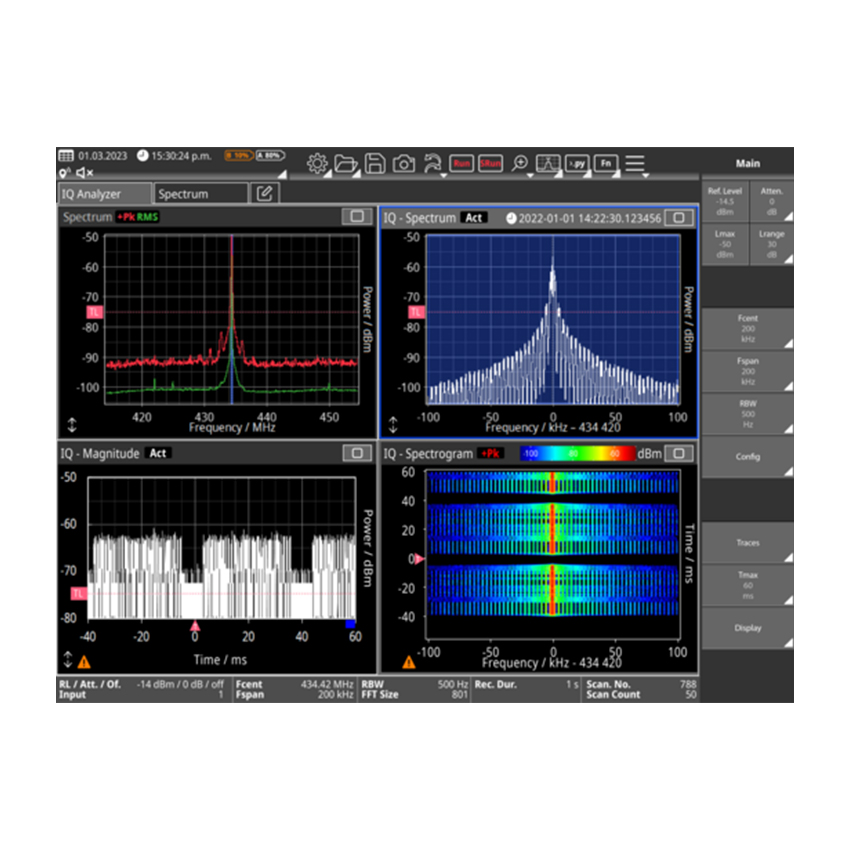

使用 IQ 分析仪，可以从不同的 "角度 "查看和分析信号：例如，在幅度窗口中，可以显示时间进程，就像在示波器上一样。可以无缝跟踪信号进程，并识别 "异常"。不同的触发器可以自动 "捕捉 "相应的信号，以便更方便地进行分析。

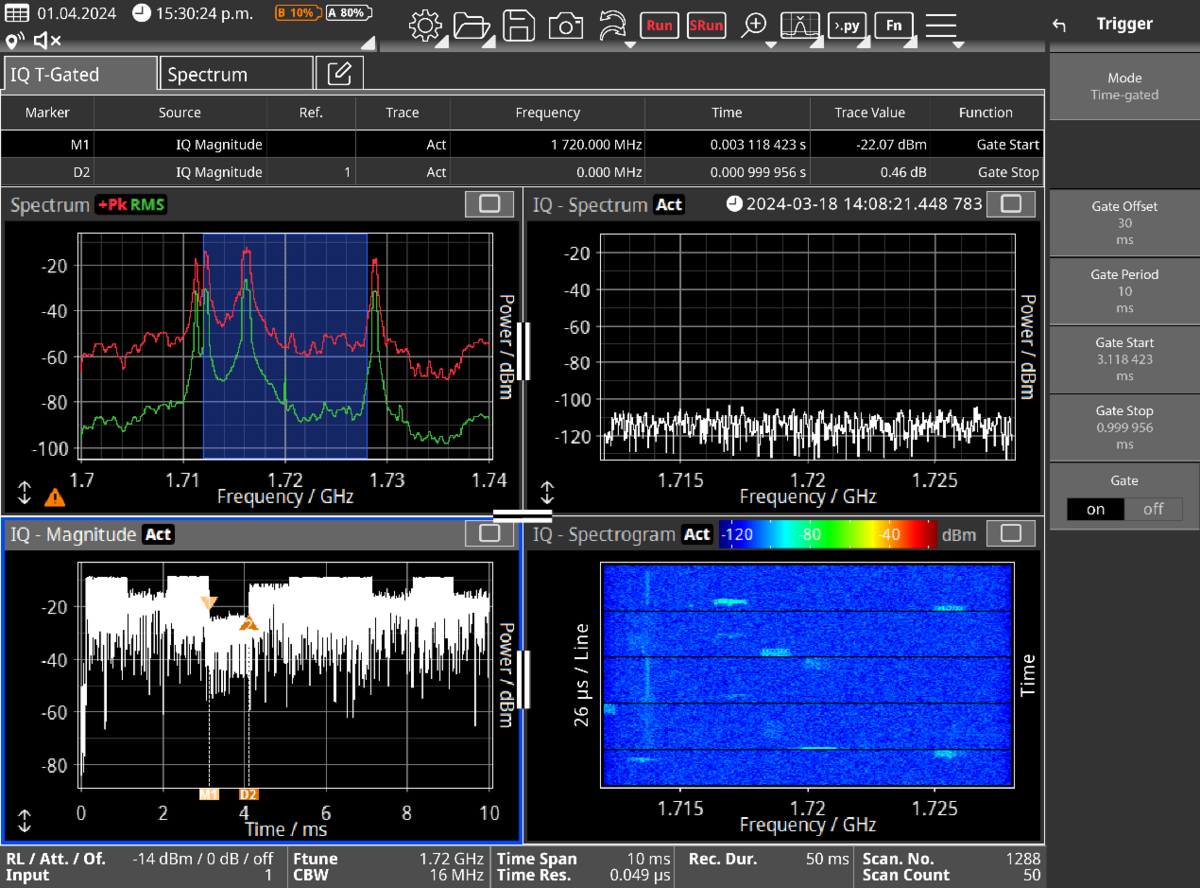

IQ 分析仪的时间门控测量 (TGM) 功能通过隔离动态环境中的特定时隙来增强信号分析。它是 TDD 等系统的理想选择，可将同一频率上的上行链路和下行链路传输分开，确保获得详细、准确的结果。TGM 具有可调整的门参数，如开始、停止、偏移和周期，并支持 5G 和 DECT 等高级协议，因此能提供无与伦比的精确度。其可定制的 RBW 设置可在高时间分辨率和频率分辨率之间无缝切换。
