产品详情

AN53系列宽范围可编程直流电源采用有源功率因数校正技术、高频LLC多谐振软开关逆变技术，功率因数高、动态响应快，输出纹波低，功率密度高。具有定功率宽范围输出的突出性能，以及体积小，重量轻，噪声低，效率高，操作简单等优点。可应用于飞机及机载设备、雷达、导航等电子设备的制造、检测、维修等，以及汽车电子、电动工具、光伏、电解电镀、工业制造、高等院校实验室、研究所等领域。

性能特点：

宽范围输出能力，输出范围扩大至同功率等级“矩阵”电源的3倍；
采用有源功率因数校正技术，满载功率因数超过0.99；
采用高频LLC多谐振逆变，整机效率0.93；
定电压、定电流、定功率三种工作模式，满足多测试需求；
可编程功能，灵活的功能设置；
内置精准的电压、电流测量，优良的输出稳定性；
引线压降补偿端子，可实现大电流工作时的输出引线压降补偿；
保护功能完备，保障电源设备正常运行和负载的安全；
高亮度彩色LCD显示屏，外观精美，操作简单、直观；
支持多台并联输出，扩大功率/电流范围；

产品应用：

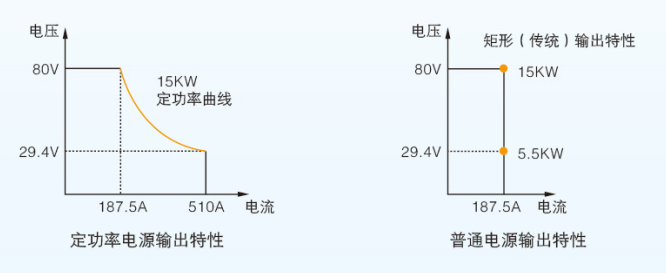

AN53系列对功率输出曲线进行了扩展，为用户提供更宽泛的电压和电流组合，因而要比传统的“矩阵”输出范围的电源更加灵活。单台定功率直流电源的输出范围可能是普通矩形电源的数倍。例如80V/510A/15kW型号的AN53系列能够在15kW功率上提供80V 187.5A的输出，或者在15kW上提供29V 510A的输出，如果是传统的“矩阵”输出电源，其技术指标将会是80V/187.5A/15kW，当输出电压为29.4V时，其最大电流仍为187.5A，功率仅为5.5kW

2-150911092932I4 (2).png

技术参数

型号			AN53750-20	AN53750-40	AN53750-60
输入		相数	三相三线+PE
		电压	340V~420VAC
		频率	47-63HZ
		功率因数典型值	≥0.99
输出		电压	0～750V
		电流	0～20A	0～40A	0～60A
		功率	0～5kW	0～10kW	0～15kW
显示方式			4.3吋彩色LCD
电压分辨率			0.01V
电流分辨率			0.01A（＞1000A时，0.1A）
功率分辨率			0.001kW（＞100kW时，0.01kW）
设置误差（编程精度）1	电压		≤0.15%Umax
	电流		≤0.3%Imax
	功率		≤3%Pmax
测量误差 (回读精度)	电压		≤0.15%Umax
	电流		≤0.3%Imax
	功率		≤3%Pmax
纹波与噪声20Hz~20MHz	Vrms		200mV
	Vpp		800mV
负载效应	电压		≤0.05%Umax
	电流		≤0.15%Imax
源效应	电压		≤0.02%Umax
	电流		≤0.05%Imax
瞬态响应时间2			≤2ms
上升时间100%			50ms（10%-90%）
温漂	电压		0.05%设定值
	电流		0.05%设定值
噪声			≤65dB
OVP范围			110%F.S
最大引线压降补偿			≤25V
空载停止输出的放电时间			15s内从100%电压下降到36V以下
通讯功能			RS-232（标配）/485(选配)
通信协议			Ainuo3.0/SCPI/Modubs-RTU
保护功能			输入欠压保护，短路保护，接反保护，输出过压、限流保护，内部过热保护，S端子补偿功能。
模拟接口（选配）			启动、停止、报警、0-5V或者0-10V模拟控制输出
效率			≥90%
操作温度			0~40℃
存储温度			-20~70℃
湿度			<80%,无凝露
体积（WHD）mm			440133595
重量			37kg
备注			1. 编程精度/回读精度的测试条件为 (25℃±5℃)； 2. 为负载从100％变化到50％或反向变化，输出电压恢复到“额定值±1%”以内所需的时间。
