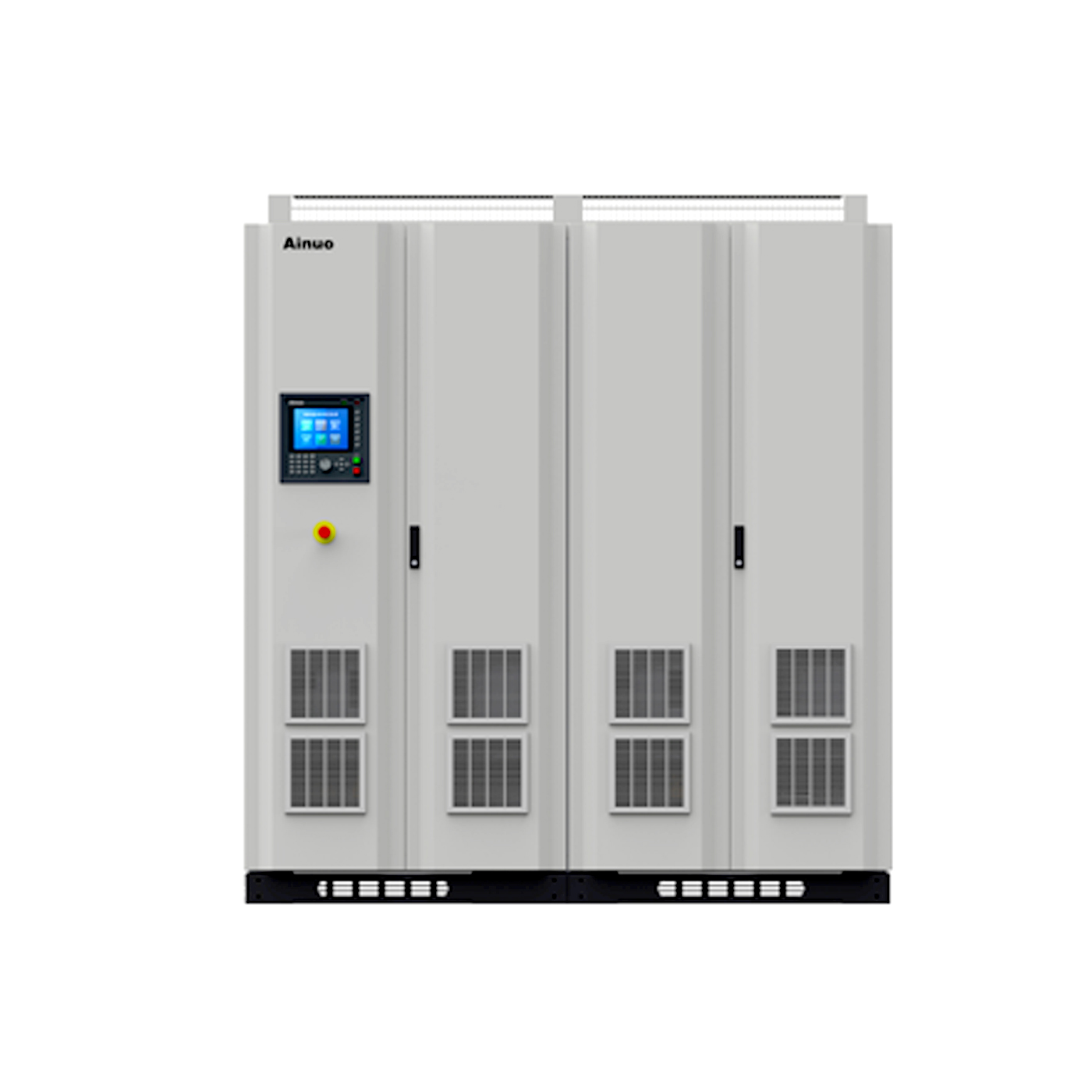

青岛艾诺 电池模拟器 ANEVS

ANEVS系列电池模拟器以高精度、高动态响应特性的双向直流电源为核心，在对锰酸锂、钴酸锂、磷酸铁锂、铅酸、镍氢电池精确建模的基础上实现对电池外特性的真实模拟。ANEVS系列电池模拟器专门为新能源汽车动力测试台架而设计开发的专业设备，设备控制精度高、动态响应快，广泛用于电机控制器，电机、新能源汽车动力总成测试。ANEVS系列电池模拟器性能优于GB/T 18488电动汽车用驱动电机系统技术条件和实验条件、GB/T 29307-2012 电动汽车用驱动电机系统可靠性试验方法要求。

ANEVS系列电池模拟器采用高频PWM整流和双向DCDC变换技术，FPGA数字控制技术，正反向无缝切换，自动双向运行，同时具备全功率段能量回馈电网功能。数字控制技术，超高控制精度，响应速度快，输出电压范围更宽，相比常规双向电源，可实现0V~满量程的全范围高精度输出。

丰富的编程测试功能，配合不同的软件设置可用于多种应用场合。可模拟电池的输出特性和电池的充放电特性。为用户提供5种常见类型的电池模型，用户可自行选择电池的类型、电池串联节数，并联节数和SOC参数，从而模拟电池的输出特性和充放电特性，包括充放电过程中电池内阻变化特性。此外，还为用户提供了自定义电池模型输出。

产品特点：

• 电网回馈功能：同时具有电源、负载两种特性，具备大功率直流电源性能外，实现能量自动回馈电网的负载功能，具有节能降耗、绿色环保的突出优势。


• 高精度输出：输出电压、电流精度±0.1%F.S。


• 快速动态响应：10%-90%突加载和90%-10%突减载输出电压响应时间≤5ms；+90%～-90%正反向切换时间≤10ms。


• 主流高频PWM整流控制技术，功率因数≥0.99，THD和注入谐波电流满足国标GB/T14549-93要求，能量高品质回馈电网。


• 具备精确完善的电池模型，可以模拟多种电池特性，用户可自行设置串联节数、并联节数和SOC参数。


• 为用户提供自定义电池模型输出。


• 采用先进的IGBT并联技术，满足额定值1.5倍及以上峰值功率和峰值电流输出。


• CC、CV 、CP三种工作模式。


• 多重保护功能：输入过欠压、缺相、输出过压、IGBT过热、IGBT过流、过温保护，短路限流保护。


• 内置EMI滤波器，可以很好的滤除由于高频开关过程导致的干扰信号，避免电池模拟器运行时干扰到电机控制器。


• 通讯及远程控制功能： 标配CAN、RS232/RS485通信接口和上位机远程控制软件。


• 本机大屏幕液晶显示，同时兼容按键和触摸屏操作，适合各种恶劣工况环境下操作使用。





产品应用：

• 电动汽车电机、控制器测试


• 电动汽车传动系统、动力总成系统测试


• 特殊电动车辆电机、控制器、电动车辆传动系统、动力总成系统测试


• 新能源电机系统测试


• 船舰电传动、电驱动系统测试


• 充电机、充电桩测试


• 电池组、电池包充放电测试


• 电容、超级电容充电放电测试


• 储能系统变流器测试


• UPS、EPS系统测试


• 混合动力测试


• 模拟电池，替代真实电池供电测试场合


• 大功率直流测试电源供电场合
