青岛艾诺 太阳能电池模拟器 AN53S系列（AN531500-60）

AN53S系列太阳能电池模拟电源采用有源功率因数校正技术、高频LLC多谐振软开关逆变技术，功率因数高、动态响应快，输出纹波低，功率密度高。具有恒功率宽范围输出的特色性能，以及体积小，重量轻，噪声低，效率高，操作简单等优点。

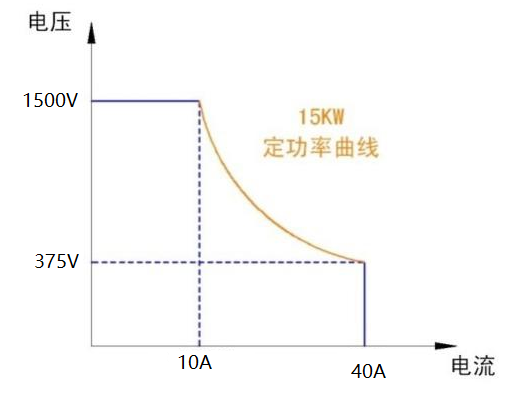

AN53S系列对功率输出曲线进行了扩展，为用户提供更宽泛的电压和电流组合，因而要比传统的“矩阵”输出范围的电源更加灵活。单台定功率直流电源的输出范围可能是普通矩形电源的数倍。例如1500V/40A/15kW型号的AN53系列能够在15kW功率上提供1500V 10A的输出，或者375V 40A的输出，如果是传统的“矩阵”输出电源，其输出指标是1500V/10A/15kW，当输出电压为375V时，其最大电流仍为10A，功率仅为3.75kW。


                     常规“矩阵”电源输出特性                                              电源输出特性

AN53S系列的太阳能电池输出特性模拟功能，响应速度快、稳定精准的I-V曲线模拟能力，单机内建SAS，EN50530、Sandia lab等标准模型，可精准的模拟光伏I-V曲线输出，另外也可通过上位机软件编辑太阳能电池板的参数或编辑一组1024点的V&I数据下载到电源内部运行，支持动态、遮罩等运行模式。

作为一款可编程电源，AN53S系列支持多种通信接口，支持SCPI标准协议，非常利于理解和编程控制。

性能特点：

• 宽范围输出能力，输出范围扩大至同功率等级“矩阵”电源的3倍;


• 采用有源功率因数校正技术，满载功率因数超过0.99;


• 采用高频LLC多谐振逆变，整机效率高至0.95;

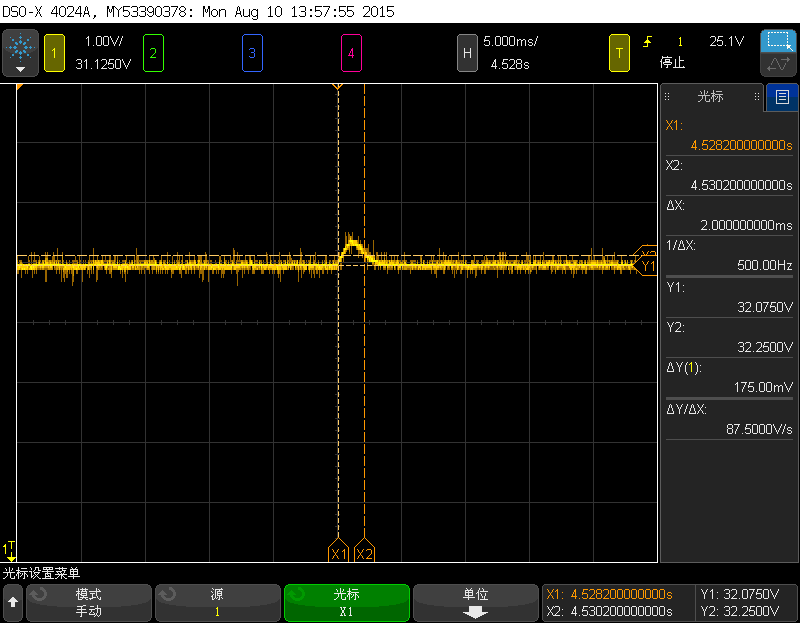

• 业界强大的瞬态响应速度;


• 定电压、定电流、定功率三种工作模式，满足更多测试需求;

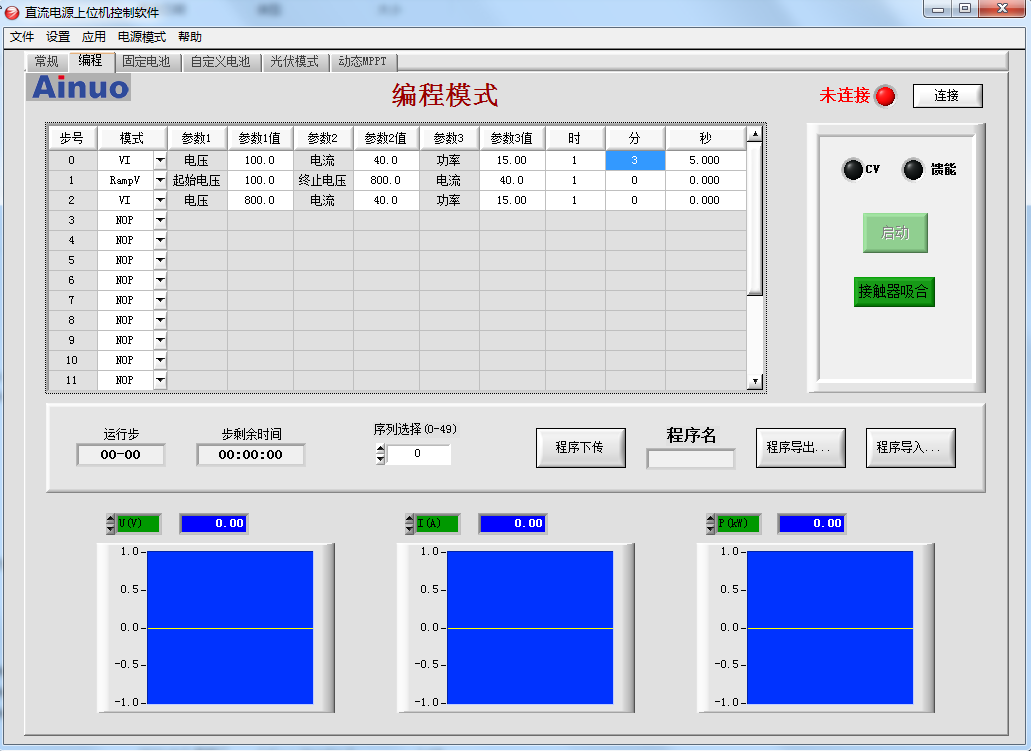

• 强大的可编程功能，灵活的功能设置;





• 光伏模拟功能;


•


•

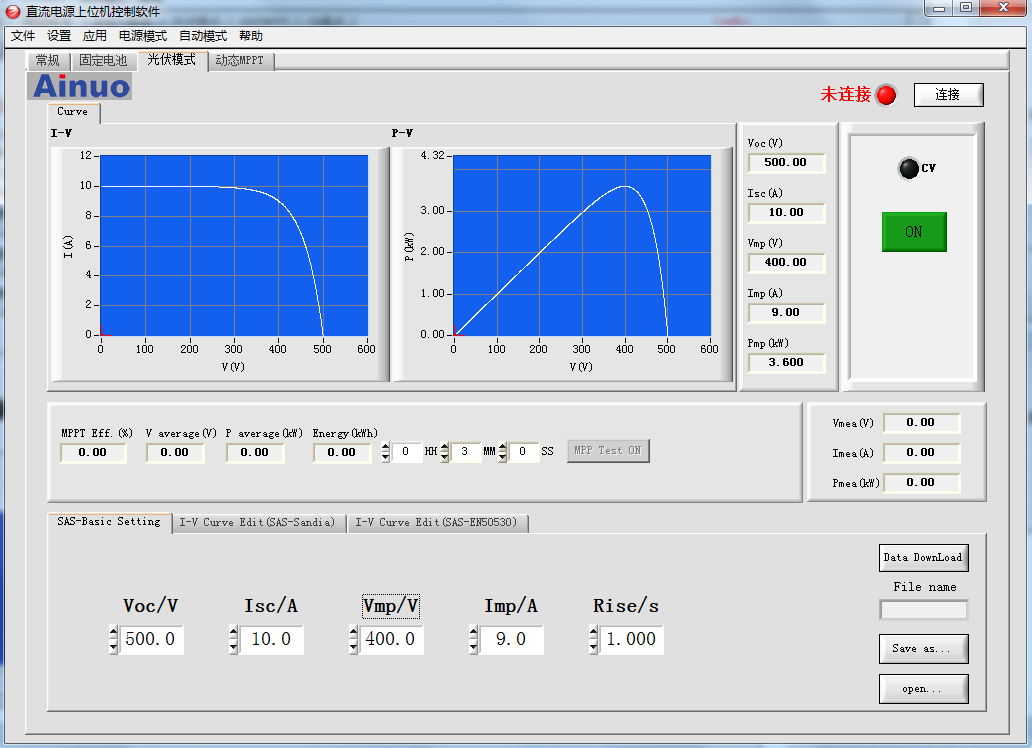

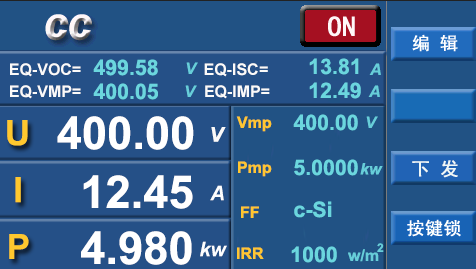

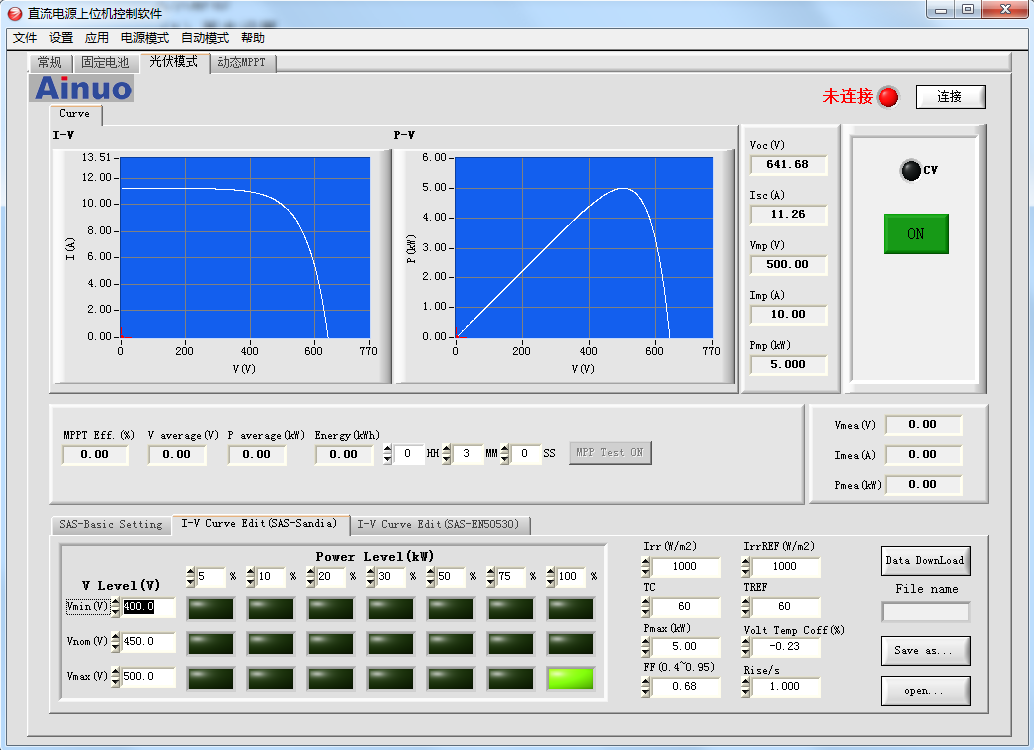

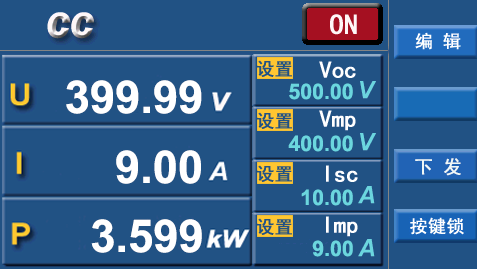

•                   SAS模式界面                                                       EN50530模型界面


•


•

•                    光伏SAS模拟功能                                               EN50320模型                                                   SandiaLab 模型

•

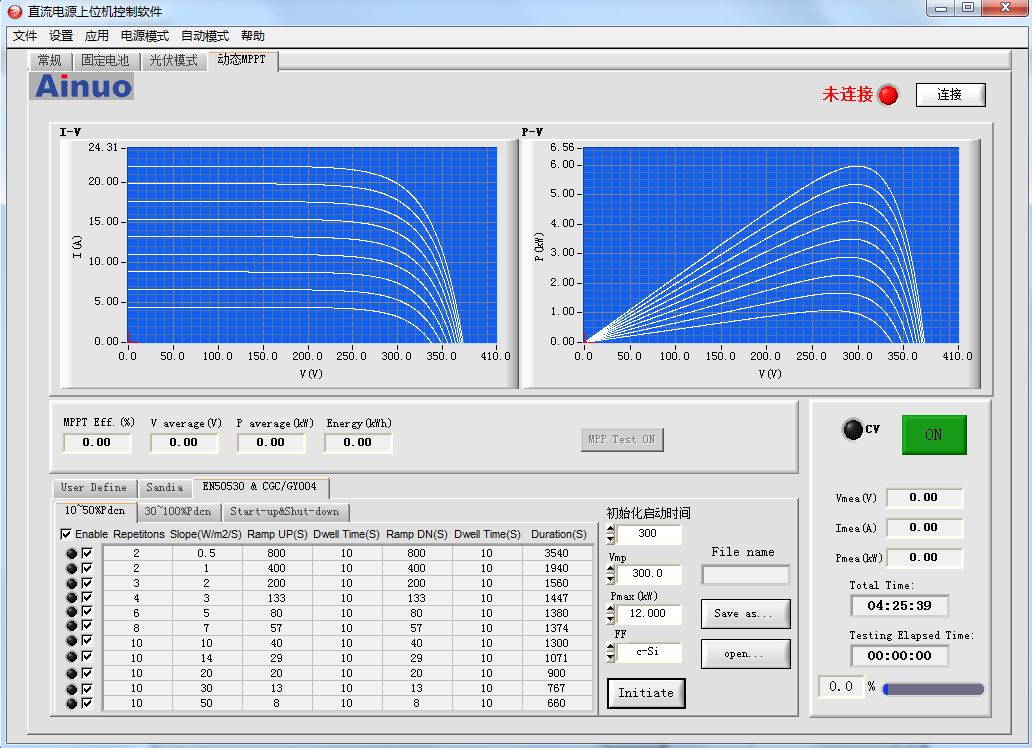

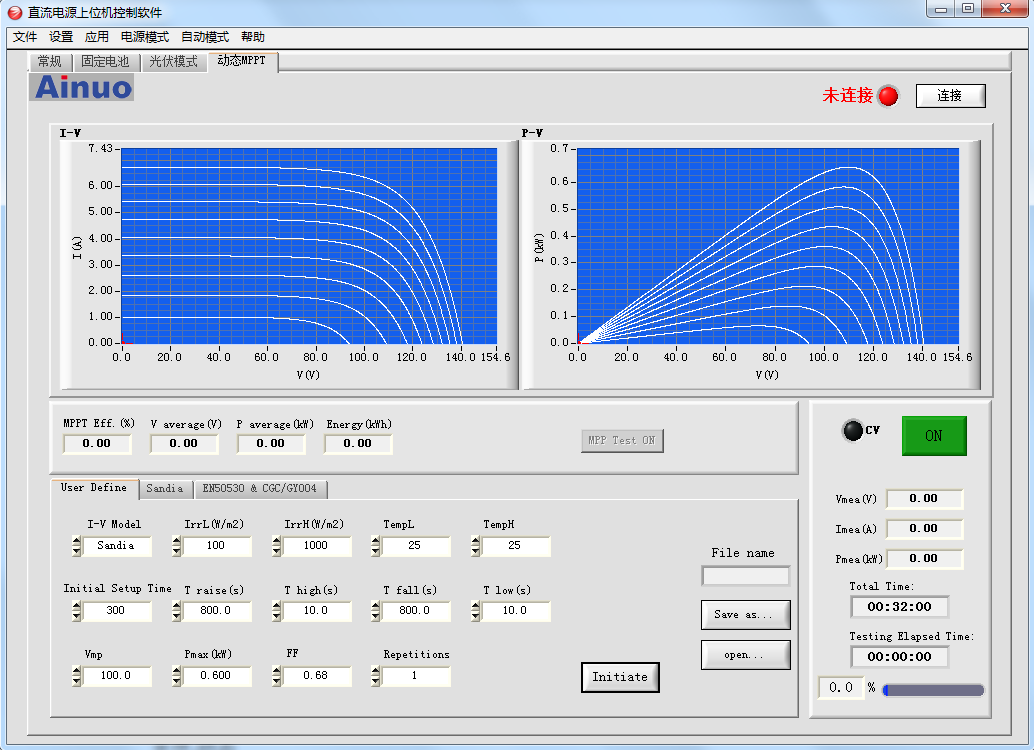

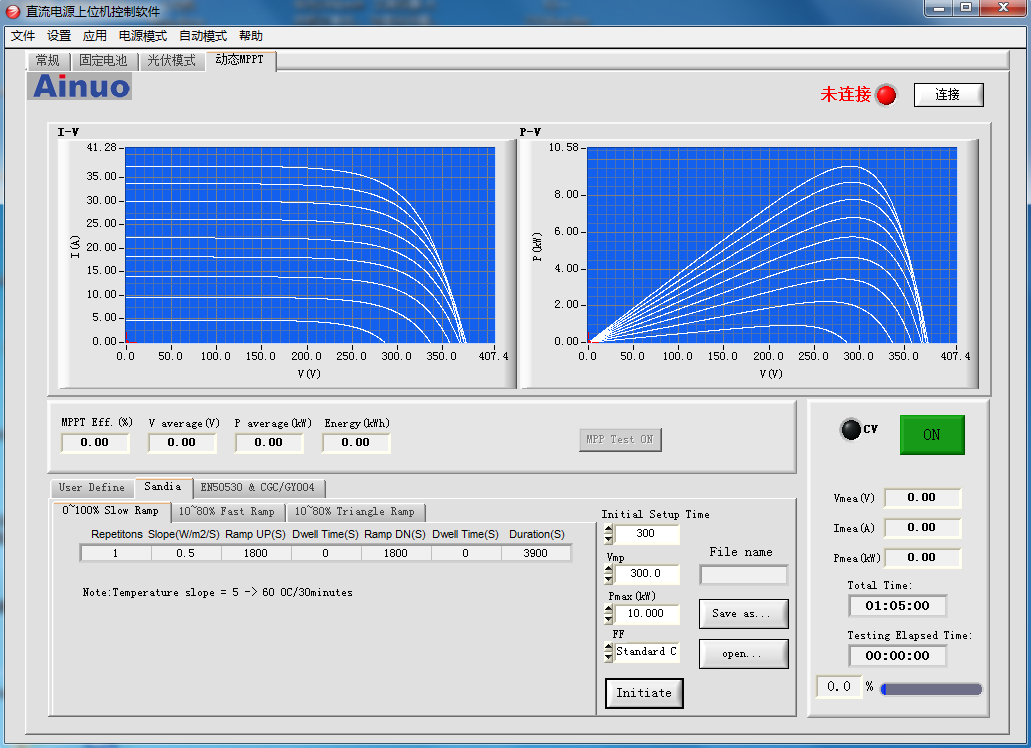

•                              动态MPPT                                                    EN50530动态模拟                                          SandiaLab动态模拟


•


•

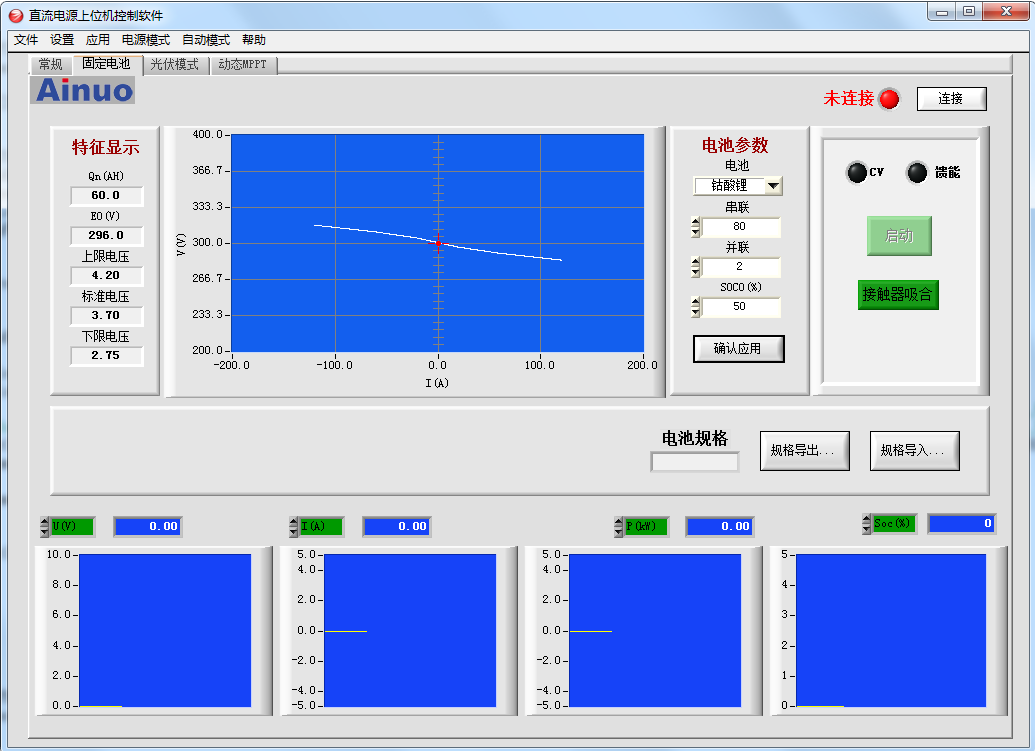

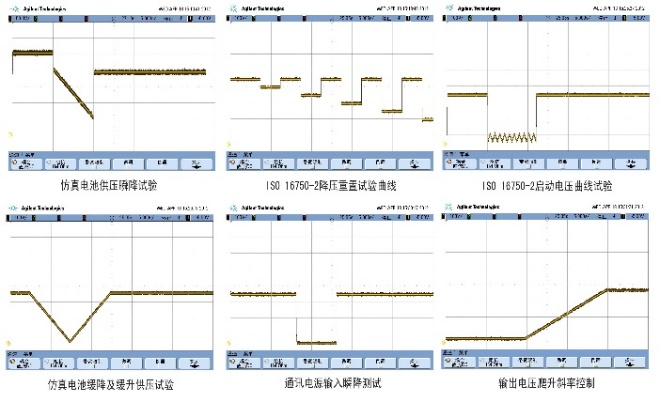

•                     电池模拟                                                     电池模拟

• 内置精准的电压、电流测量，优良的输出稳定性;


• 引线压降补偿端子，可实现大电流工作时的输出引线压降补偿;


• 保护功能完备，保障电源设备正常运行和负载的安全;


• 高亮度彩色LCD显示屏，外观精美，操作简单、直观;

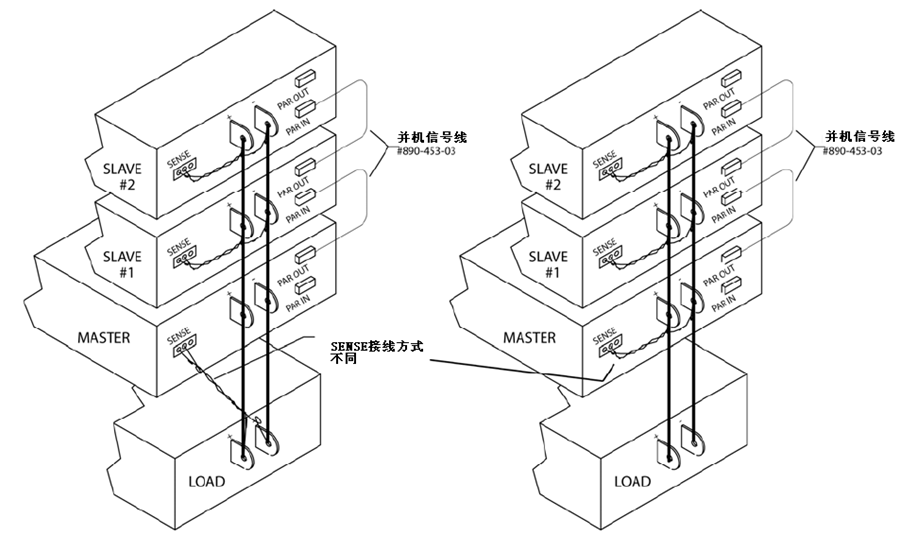

• 支持多台并联输出，扩大功率/电流范围;


•


•

• 多台机器可灵活的设置为单机输出或并联输出

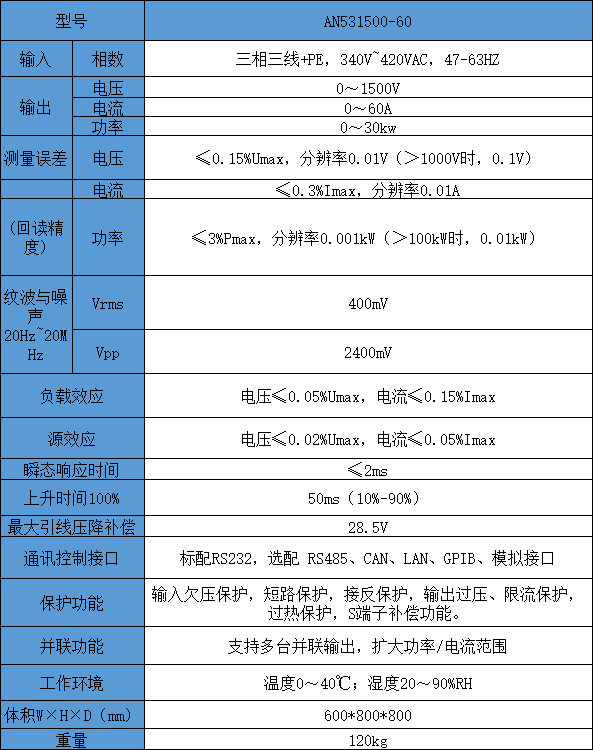

技术参数
