青岛艾诺 车载充电机及DCDC转换器测试系统 AN8076

AN8076电动汽车车载充电机及DCDC转换器测试系统是艾诺自主研发的针对电动汽车测试行业方向的产品，可为客户提供精准、高效、稳定、可靠的测试。

性能特点：

• 核心：系统单表、测试软件均为自主研发，拥有多项技术专利，紧随国家标准，内建符合标准的测试项;


• 可靠：系统可长期稳定运行，行业高精度;全自动测试，消除人为因素的影响;


• 智能：开放式系统架构，扩展性强;填空式操作界面，无需编程能力;


• 实用：客制化接线工装，快速连接测试;多项测试项目，一站式完成。





满足GB/NB标准及行业规范

QCT/895-2011电动汽车传导式车载充电机

GB/T24347-2009电动汽车DC/DC转换器

GBT20234.1电动汽车传导充电用连接装置第1部分通用要求2015

GBT20234.2电动汽车传导充电用连接装置第2部分交流充电接口2015

GBT27930电动期汽车非车载传导式充电机与电池管理系统间的通信协议2015

GBT18487.1电动汽车传导充电系统第1部分通用2015

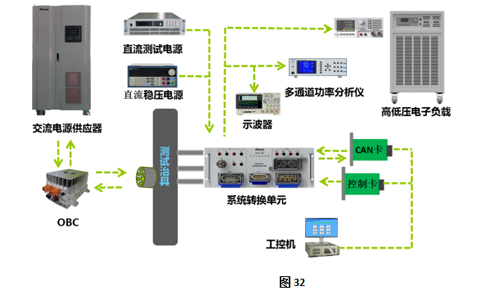

车载充电机测试系统架构

车载充电机测试项目

QCT/895-2011规定测试项目

1、输入电压范围测试 11、输出反接保护测试

2、输入频率范围测试 12、短路保护测试

3、充电功能测试 13、低压供电功能测试

4、限压、限流功能测试 14、启动冲击电流测试 5、谐波电流含量测试 15、输出电压误差测试

6、输入过压保护测试 16、输出电流误差测试 7、输出过压保护测试 17、输出电压纹波测试

8、输入欠压保护测试 18、功率因数和充电效率测试 9、输出欠压保护测试 19、输出响应时间测试10、断电保护测试

扩展测试项目：1，输入电压扰动测试;2，输入电压缓升测试;3，输出电流纹波测试;4，输入掉电剩余电压测试;5，静态功耗测试;6，信号检测

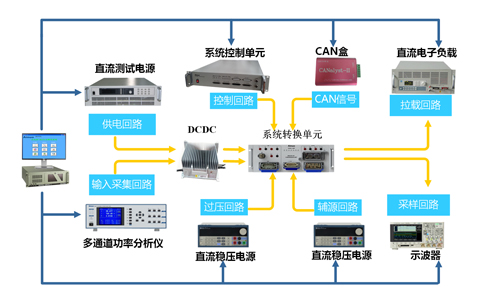

DCDC转换器测试系统架构

DCDC转换器测试项目

GB/T24347-2009规定测试项目：

1、额定功率测试;2、动态响应时间测试;3、峰值输出功率及持续时间测试;4、电流控制精度测试;5、电压控制精度测试

扩展测试项目

1、基本输入输出测试5、输入欠压保护测试9、短路保护测试13、空载功耗测试

2、开关机时间测试6、输出欠压保护测试10、使能信号范围测试14、源效应负载效应测试

3、输入过压保护测试 7、过流保护保护测试11、输出电压纹波测试

4、输出过压保护测试 8、反接保护测试12、效率测试
