产品详情

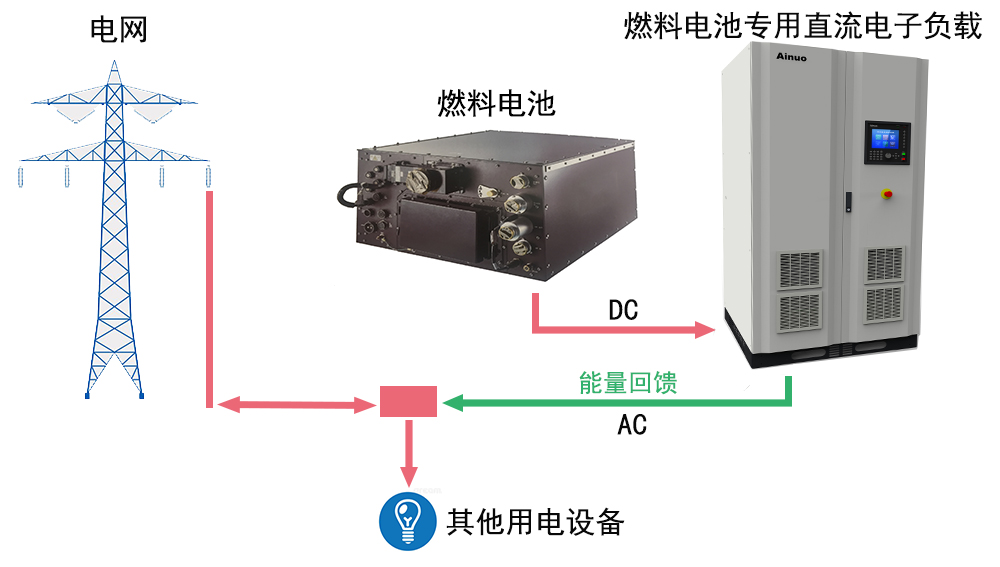

ANELF系列燃料电池专用直流电子负载是针对燃料电池电堆、燃料电池发动机系统，燃料电池备用电源等测试开发的一款馈能型直流电子负载。采用高频PWM整流和双向DCDC变换技术，FPGA数字控制技术，超高控制精度，响应速度快，同时具备全功率段能量回馈电网功能。先进的数字控制技术，直流输入电压范围更宽，可实现0V~满量程的全范围输入。低压大电流的负载输入特性和能量回馈功能设计，适用于燃料电池电堆和燃料电池发动机系统等测试领域。

性能特点：

PWM整流和双向DCDC两级电路设计，实现能量自动回馈电网的负载功能，具有节能降耗、绿色环保的突出优势。
主流高频PWM整流控制技术，功率因数≥0.99，THD和注入谐波电流满足国标GB/T14549-93要求，能量高品质回馈电网。
优化的双向DCDC变换技术，负载直流输入电压范围更宽，实现0V-满量程全范围输入。
高精度控制：电压、电流精度±0.1%F.S。
快速动态响应：10%-90%突加载和90%-10%突减载响应时间≤10ms。
针对燃料电池行业测试，采用先进的IGBT并联技术，实现低压大电流稳定控制。
CC、CV 、CP三种工作模式。
多重保护功能：输入过欠压、缺相、输出过压、IGBT过热、IGBT过流、过温保护，短路限流保护。
内置EMI滤波器，可以很好的滤除由于高频开关过程导致的干扰信号
通讯及远程控制功能：标配CAN、RS232/RS485通信接口和上位机远程控制软件。
整机实行严格的热管理设计，工作稳定可靠。
大屏幕液晶显示，同时兼容按键和触摸屏操作，适合各种恶劣工况环境下操作使用。
锁屏（键）功能：当客户超过5分钟不操作电源时，电源会自动锁闭键盘和触摸屏输入。

技术参数

电压等级	产品型号	额定电流（A）	峰值电流（A）	电流峰值时间（S）	额定功率(Kw)	峰值功率(Kw)	功率峰值时间（S）
500V	ANELF500-200	200	300	60	60	90	60
	ANELF500-300	300	450	60	90	135	60
	ANELF500-400	400	480	60	120	144	60
	ANELF500-500	500	600	60	120	144	60
800V	ANELF800-100	100	150	60	60	90	60
	ANELF800-200	200	300	60	60	90	60
	ANELF800-300	300	450	60	90	135	60
	ANELF800-500	500	750	60	160	240	60
	ANELF800-600	600	800	60	250	333	60
	ANELF800-750C	750	850	60	300	340	60
	ANELF800-800	800	1040	60	350	455	60
	ANELF800-900C	900	1100	60	400	489	60
	ANELF800-1000C	1000	1260	60	500	630	60
	ANELF800-2000C	2000	2520	60	1000	1260	60
1000V	ANELF1000-200	200	260	60	90	117	60
	ANELF1000-350	350	455	60	160	208	60
	ANELF1000-400	400	520	60	250	325	60
	ANELF1000-500	500	650	60	250	325	60
	ANELF1000-650C	650	850	60	300	392	60
	ANELF1000-900C	900	1200	60	400	533	60
	ANELF1000-1000C	1000	1260	60	500	630	60
	ANELF1000-2000C	2000	2520	60	1000	1260	60

ANELF系列通用参数
直流输入	电压范围及精度	0-1000V，0.1%F.S ，分辨力 0.1V
	电流范围及精度	0-2000A，0.1%F.S ，分辨力 0.1A
	电源效应	源效应0.1%F.S，负载效应0.1%F.S
	纹波（Vpp）	0.2%F.S
	瞬态恢复时间	≤5ms
	电流上升时间	≤1ms
交流输出	相数	三相四线+PE，380V±57V，45～55Hz
	功率因数	≥0.99
	总谐波含量	≤3%
	回馈功能	全功率段能量回馈
功能	波形编辑	电压电流斜率、阶梯、循环控制、跳转控制
	急停功能	具备急停按钮
	保护功能	IGBT过热、IGBT过流、变压器过热、输出缺相、母线过压、输入过压、输入过流
	通信接口	RS232/RS485,CAN口
	本地操作	同时兼容触摸和按键操作
	显示	大屏幕彩屏液晶
使用环境		温度0～40℃，湿度20～90%RH
重量		1030kg
尺寸W×H×D(mm)		100019001000（不计底座，底座100），总高2000
