日本东日 TOHNICHI 扭力表 扭力表 ATG/BTG(-S)

品牌名称：日本东日

产品型号：ATG/BTG(-S)

获取报价 加入询盘
产品规格
产品介绍
用于测量低扭矩0.5ｍN・m至150cN・m的扭力表系列
资料下载
日本东日ATG、BTG扭力表系列与TDT3-G扭力螺丝刀检测仪
1页
渠道商
产品详情
扭力表

ATG/BTG(-S)


模拟式

三爪夹头

直读式/刻度盘式





用于测量低扭矩0.5ｍN・m至150cN・m的扭力表系列。

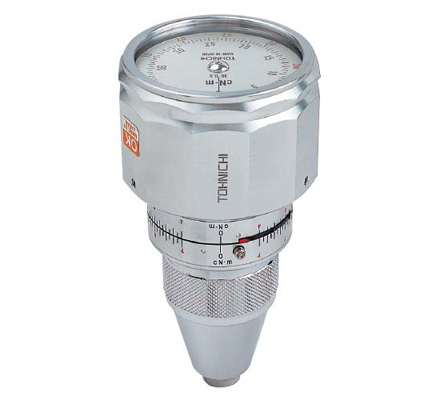

ATG6CN [L'=89(㎜)]

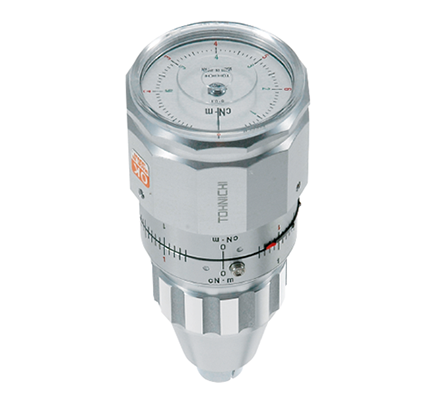

BTG36CN [L'=119(㎜)]


适用范围

  • 适用于极小扭矩的测量、检查和紧固。

特点

  • 双向操作轻便型扭力表。

  • 先端是三爪夹头。

  • “推锁按钮”可轻松固定夹头。

  • 刻度盘在270度装有止动件，可防止过载。

  • 关于校准套件，ATGTCL适用于ATG，BTGTCL适用于BTG。

  • 侧面也有刻度，可视性优越。

  • 可选购尺寸图的C刻度盘上附带正面记忆指针的型号。（参照尺寸图）

  • ※除ATG045CN

规格

ATG规格







精度±2%


ATG045CN

ATG09CN

ATG1.5CN

ATG3CN

ATG6CN

ATG12CN

ATG24CN

国际单位制型号

带正面记忆指针

—

ATG09CN-S

ATG1.5CN-S

ATG3CN-S

ATG6CN-S

ATG12CN-S

ATG24CN-S

扭矩范围
  ［cN·m］

最小～最大

0.05～0.45

0.1～0.9

0.2～1.5

0.3～3

0.6～6

1～12

3～24

刻度

0.01

0.02

0.05

0.1

0.2

0.5


45ATG

90ATG

150ATG

300ATG

600ATG

1200ATG

2400ATG

公制型号

带正面记忆指针

—

90ATG-S

150ATG-S

300ATG-S

600ATG-S

1200ATG-S

2400ATG-S

扭矩范围
  ［gf·cm］

最小～最大

5～45

10～90

20～150

30～300

60～600

100～1200

300～2400

刻度

1

2

5

10

20

50


ATG06Z

—

—

—

—

—

—

美制型号

带正面记忆指针

—

ATG1.5Z-S

ATG2.4Z-S

ATG4.5Z-S

ATG9Z-S

ATG18Z-S

ATG36Z-S

扭矩范围
  ［ozf·in］

最小～最大

0.06～0.6

0.2～1.5

0.3～2.4

0.5～4.5

1～9

2～18

4～36

刻度

0.01

0.02

0.05

0.1

0.2

0.5

记忆指针

正面

—

选购件

侧面

—

标准

尺寸
  ［mm］

全长

L’

98

直径

D

43.5

夹爪

Фd

1～6.5

刻度盘直径

D1

35

本体

L1

51

重量［kg］

0.18


BTG规格








精度±2%


—

—

BTG15CN

BTG24CN

BTG36CN

BTG60CN

BTG90CN

BTG150CN

国际单位制型号

带正面记忆指针

—

—

BTG15CN-S

BTG24CN-S

BTG36CN-S

BTG60CN-S

BTG90CN-S

BTG150CN-S

扭矩范围
  ［cN·m］

最小～最大

—

—

2～15

3～24

4～36

6～60

10～90

20～150

刻度

—

—

0.2

0.5

1

2


—

—

1.5BTG

2.4BTG

3.6BTG

6BTG

9BTG

15BTG

公制型号

带正面记忆指针

—

—

1.5BTG-S

2.4BTG-S

3.6BTG-S

6BTG-S

9BTG-S

15BTG-S

扭矩范围
  ［gf·cm］

最小～最大

—

—

0.2～1.5

0.3～2.4

0.4～3.6

0.6～6

1～9

2～15

刻度

—

—

0.02

0.05

0.1

0.2


—

—

—

—

—

—

—

—

美制型号

带正面记忆指针

BTG60Z-S

BTG120Z-S

1.5BTG-A-S

2.4BTG-A-S

3.6BTG-A-S

6BTG-A-S

9BTG-A-S

15BTG-A-S

扭矩范围
  ［ozf·in/lbf·in］

最小～最大

ozf·in6～6

10～120

lbf·in0.1～1.5

0.3～2.4

0.4～3.6

0.6～6

1～9

2～15

刻度

ozf·in 1

2

lbf·in 0.02

0.05

0.1

0.2

记忆指针

正面

选购件

侧面

标准

尺寸
  ［mm］

全长

L’

127

直径

D

64.2

夹爪

Фd

1～8.5

刻度盘直径

D1

53

本体

L1

67

重量［kg］

0.52


注意

1.因为扭矩值非常低，所以ATG045CN不提供侧面记忆指针。

也不提供正面记忆指针的选择。

2.铝盖和钢制夹头为ATG和BTG型号标准配备。也可选购树脂盖和夹头。

3.通过ATG/BTG（-S）进行测定时，请确保测定物被带入的长度保持在10mm以上。

4.如果在左右方向重复使用，可能会损坏内部零件。如需左右方向重复使用，请使用ATGE型或BTGE型

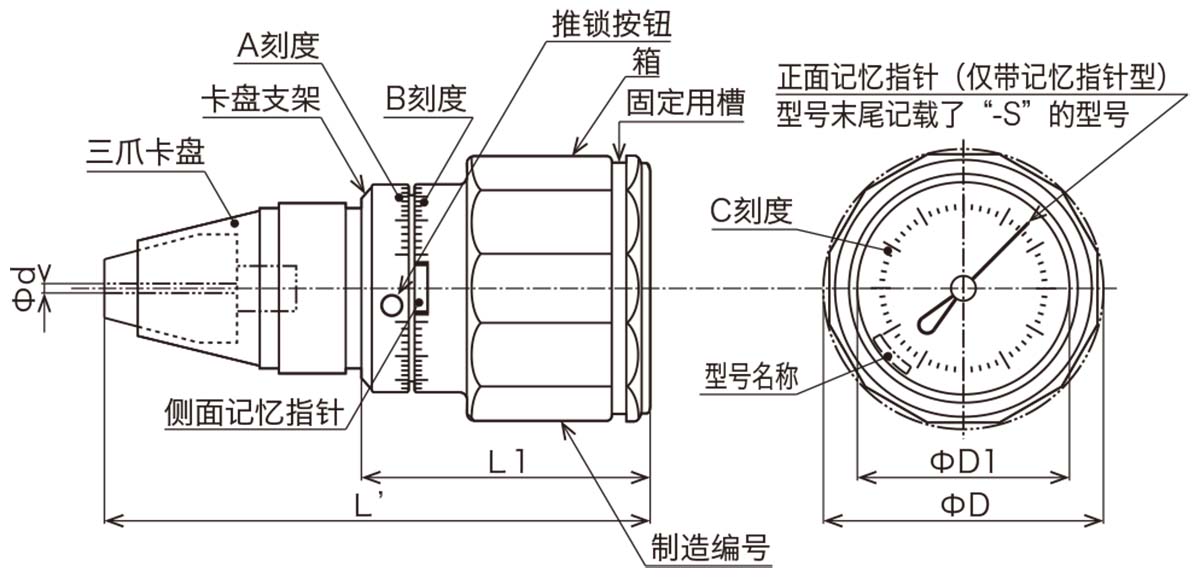

尺寸



◆订购方法

请注明 [东日] [型号]。

[例1] ATG09CN

[例2] ATG09CN-S

◆订购时请注意

扭力表侧面记忆指针为标准配备。

型号加“-S“表示带尺寸图C刻度部分的记忆指针。[例2]

相关产品
资料申请
在线留言
