产品详情

DB/DBE/DBR

基本型刻度盘式扭力扳手、宽量程、高精度。检查扭力扳手，带欧式头接头。

适用范围

检查和紧固用。

特点

宽量程、高精度、重量轻、读取刻度容易，适用于检查。
DB-S系列、DBE-S系列、DBR-S系列配备了便于读取最大值的记忆指针。
由于刻度盘可移动，可先将指针调至所需扭矩，然后当指针指向“0”时完成紧固。
即使移动手力点（手握位置），精度不受影响。
刻度盘有防护罩，可防止损坏测定物。（除DB420N、DBE系列、DBR系列）
DB25N～DB280N附带树脂手柄。
DBE附带延长手柄。
DBR由杆杠式绞盘或手扳葫芦等机械施力型。

规格

精度±3

国际单位制型号			DB1.5N4-S	DB3N4-S	DB6N5-S	DB12N5-S	DB25N5- 1/4-S	DB25N5-S	DB50N-S	DB100N- 3/8-S	DB100N-S	-	-	-	DB200N-S	-	DB280N5- 1/2-S	DB280N5-S	DB420N-S
扭矩范围［N·m］	最小～最大		0.2～1.5	0.3～3	0.7～6	1.4～12	3.5～25		5～50	10～100		-	-	-	20～200	-	35～280		40～420
	刻度		0.02	0.05	0.1	0.2	0.5			1		-	-	-	2	-	5
公制型号			15DB4-S	30DB4-S	DB60M5-S	DB120M5-S	DB250M5-1/4-S	DB250M5-S	DB500M-S	DB1000M-3/8-S	DB1000M-S	-	-	-	DB2000M-S	-	DB2800M5-1/2-S	DB2800M5-S	DB4200M-S
扭矩范围［Kgf·cm / Kgf·m］	最小～最大		kgf·cm 2～15	3～30	7～60	14～120	35～250		50～500	100～1000		-	-	-	200～2000	-	kgf·m 3.5～28		4～42
	刻度		kgf·cm 0.2	0.5	1	2	5			10		-	-	-	20	-	kgf·m 0.5
美制型号			DB13I- 2AS	DB26I- 2AS	DB40I- 2AS	DB75I- 2AS	DB150I- 2AS	DB150I- 3AS	DB300I- 3AS	DB600I- 3AS	DB600I- 4AS	DB25F- 3AS	DB50F- 3AS	DB50F- 4AS	DB100F- 4AS	DB175F- 4AS	-	DB250F- 6AS	DB350F- 6AS
扭矩范围［lbf·in / lbf·ft］	最小～最大		lbf·in 0～13	0～26	0～40	0～75	0～150		0～300	0～600		lbf·ft 0～25	0～50	0～50	0～100	0～175	-	0～250	0～350
	刻度		lbf·in 0.2	0.5		1	2		5	10		lbf·ft 0.5			1	2	-	5
适用螺栓	钢制螺栓		(M3.5)	M4 (M4.5)	M5、M6	(M7)	M8		M10	M12 (M14)		M10	M12 (M14)		M16 (M18)		M20		(M22)
	高压螺栓		M3 (M3.5)	M4	M4 (M4.5)	M5、M6	(M7)		M8	M10		M8	M10		(M14)		M16		(M18)
最大手力 P［N］			8.8	17.6	35.3	70.6	125		208	323		141.2	218.7		488	486.2	467		525

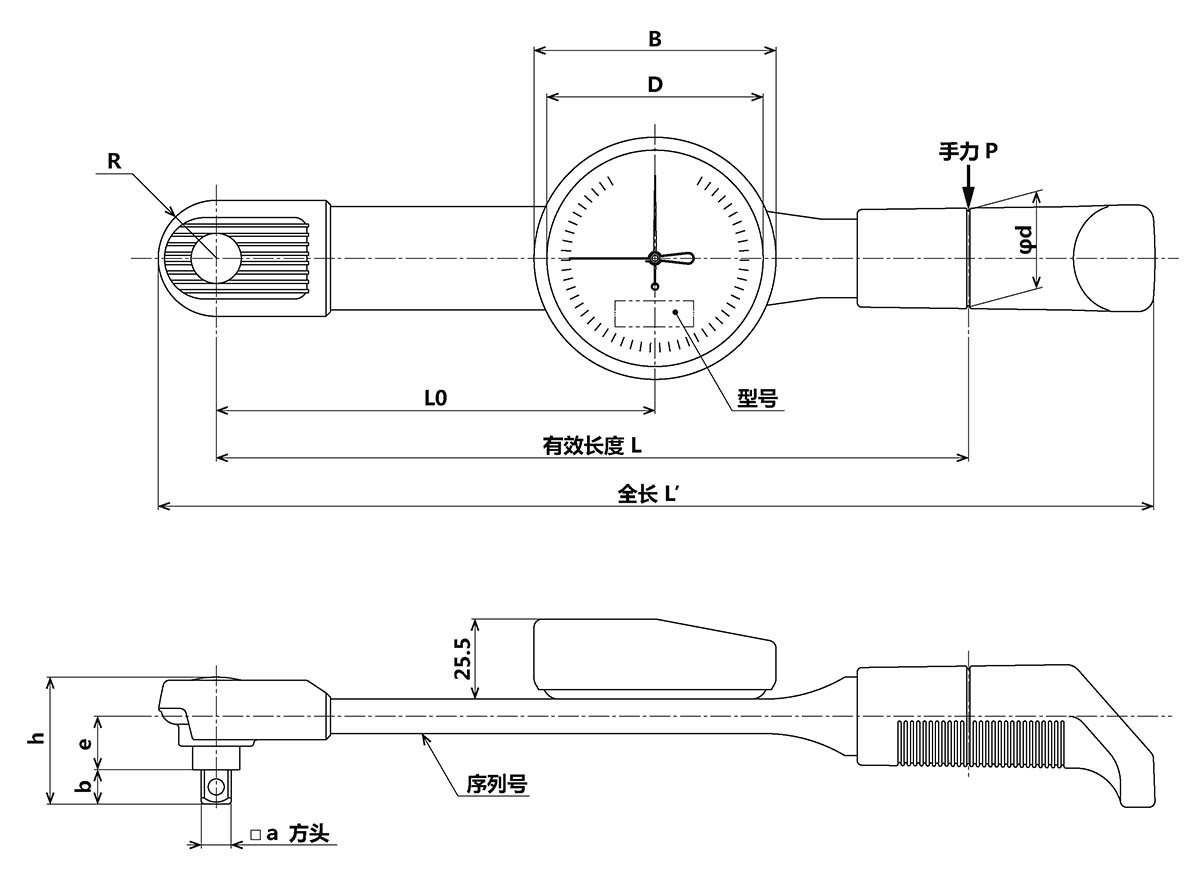

尺寸［mm］	有效长度	L	170				200		240	310		240	310		410	488	600		800
	全长	L’	205				245		320	400		320	400		500	580	690		890
	宽度	B	77.2																91
	刻度直径	D	69																81
	方头	a	6.35					9.53			12.7	9.53		12.7				19.05
		b	7.5				8.5	11		12.4	14	11	12.4	14			17.7	20.5
	扳头	e	14				17								21.5		14.7		16.7
		h	34				38	40.5		41.9	43.5	40.5	41.9	43.5	47.2		49.3	52.1	57.1
		R	14				18.5								21.5				26
	本体	d	19				30.6		32	31.3		32	31.3		35.4				34
		L0	95				110		140	180		140	180		230		300
重量［kg］			0.4						0.6	0.7		0.6	0.7		1		1.65		2.5

精度±3

国际单位制型号		DBE560N-S	DBE700N-S	DBE850N-S	DBE1000N-S	DBE1400N-S	DBE2100N-S	DBE2800N5-S	DBR4500N-S	DBR6000N-S
扭矩范围［N·m］	最小～最大	50 ~ 560	70 ~ 700	100 ~ 850	100 ~ 1000	200 ~ 1400	200 ~ 2100	350 ~ 2800	500 ~ 4500	600 ~ 6000
扭矩范围［N·m］	1刻度	5	10			20		50		100
公制型号		DBE5600M-S	DBE7000M-S	DBE8500M-S	DBE10000M-S	DBE14000M-S	DBE21000M-S	DBE28000M5-S	45000DBR-S	60000DBR-S
扭矩范围［kgf·m］	最小～最大	5 ~ 56	7 ~ 70	10 ~ 85	10 ~ 100	20 ~ 140	20 ~ 210	35 ~ 280	50 ~ 450	60 ~ 600
扭矩范围［kgf·m］	1刻度	0,5	1			2		5
美制型号		-	DB500F-6AS	-	DB800F-8AS	DB1000F-8AS	DB1500F-8AS	DB2000F-12AS	DB3000F-12AS	-
扭矩范围［lbf·ft］	最小～最大	-	0 ~ 500	-	0 ~ 800	0 ~ 1000	0 ~ 1500	0 ~ 2000	0 ~ 3000	-
扭矩范围［lbf·ft］	1刻度	-	10	-	10		20		50	-
适用螺栓	钢制螺栓	M24	(M27)		M30	(M33)	M36	(M39) M42	(M45) M48	M52
适用螺栓	高压螺栓	M20		(M22)	M24	(M27)	M30	(M33)	M36 (M39)	M42 (M45)
最大手力P［N］		560	609	680	741	875	1050	1250	3750	4000

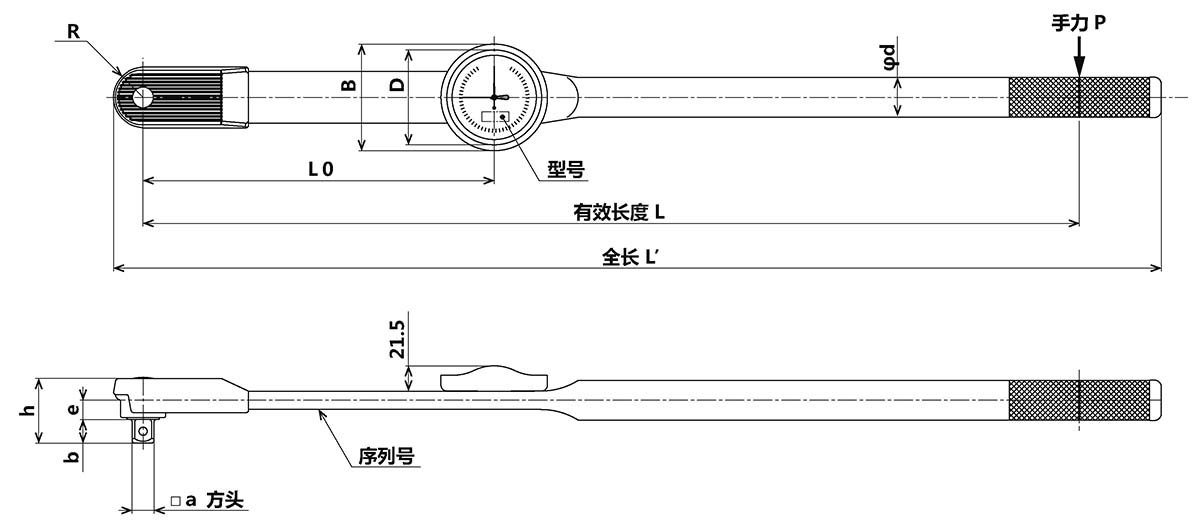

尺寸［mm］	有效长度（L）	1000	1150	1250	1350	1600	2000	2240	1200	1500
	全长（L’）	1100	1260	1360	1490	1740	2140	2380	1285	1585
	宽度（B）	91							128
	刻度直径（D）	81							91
	方头（a）	19,05		25,4				38,1		44,45
	方头（b）	20,5		26,5			28,5	42		46
	扳头（e）	19.6	22	16.9	14.5	18.8	18.3	23.7	82
	扳头（h）	63.1	67	67.9	63	73	78.3	104.5	138.5	142.5
	扳头（R）	29	34	35		39.8	45.8	46.5	60
	本体（L1）	723	803,5	805		730	722,5	882,5
	本体（d）	34	38			34
	本体（d0）	40	45			51	60	63,5
	本体（L0）	420	500
重量［kg］		4,0	5,5	6,1	6,4	8,6	12,8	16,8	24,5	25,5
