时间继电器的原理,接线图及实际应用

2019-11-28 来源:YIQIFUWU宜器服务网 阅读量 :
做为国内专业的宜器网,网站的到访流量和客户熟知度越来越高,为了让会员有更多的展示机会,现将我平台首页黄金广告位置公开招租,现将各广告位的具体数据及价格公示如下,有意租用广告位的商家请与平台客服联系新春有惊喜哦。

时间继电器在控制电路中经常看到,是一种利用电磁原理或机械动作原理来延迟触点闭合或者分断的自动控制电器。按延时间分为通电延时型和断电延时型两种。想要正确使用时间继电器,首先要搞清楚这两种时间继电器的区别,下面分享两者区别和如何使用。


一、工作原理区别

(1)通电延时型时间继电器在获得输入信号后立即开始延时,需待延时完毕,其执行部分才输出信号以操纵控制电路;当输入信号消失后,继电器立即恢复到动作前的状态。

(2)断电延时型时间继电器恰恰相反,当获得输入信号后,执行部分立即有输出信号;而在输入信号消失后,继电器却需要经过一定的延时,才能恢复到动作前的状态。

二、符号触点区别

时间继电器线圈电气符号,通电延时吸合符号是普通继电器左侧加空心块,断电延时释放符号普通继电器左侧加实心块


时间继电器符号

通电延时吸合的时间继电器,触点电气符号为普通继电器左侧加(=

断电延时释放的时间继电器,触点电气符号为普通继电器左侧加 )=


时间继电器触点

三、时间继电器接线图

时间继电器如何使用到实际电路中,我们来看时间继电器接线图。时间继电器目前有机械式和数显式,这里我已接线来接介绍两种时间继电器接线方法

1) 通电延时时间继电器

(1)接线图


通电延时继电器时间

图中为例,我们可以看出时间的2---7是时间继电器工作线圈电源(如果是直流注意区分正负极)。然后1、3、4和5、6、8是两组组跳转触点,1和4是常闭触点,也就是延时以前一直是闭合的,在我们设定的延时时间到达的时候,1和4就从常闭变为了常开,也就断开了,这时1和3就接通了,这样就完成了延时跳转。同样道理8---6 常开触点,延时闭合,8---5常闭触点延时断开,8为公共端。

(2)实际应用

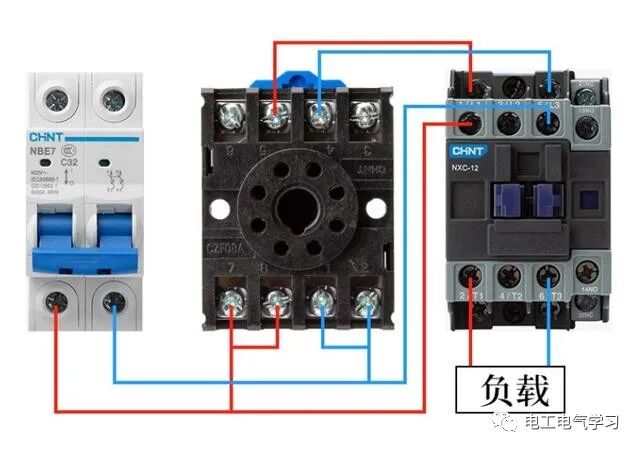

延时接通


延时接通

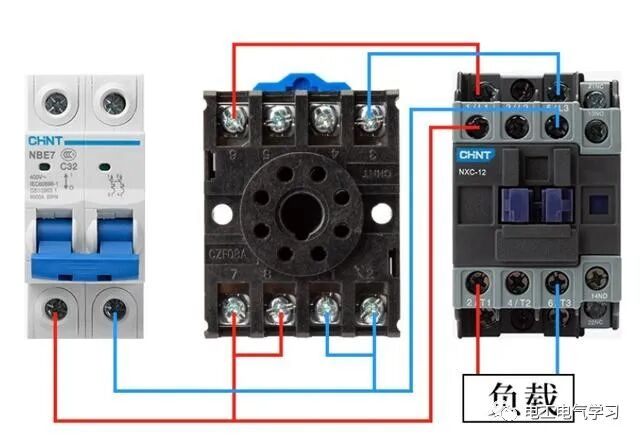

延时断开


延时断开

2) 断电延时时间继电器

(1)接线图


断电延时继电器

图中为例,我们可以看出2---7是时间继电器工作线圈电源(如果是直流注意区分正负极)。3、4是外部复位信号端,可以作为终断延时使用,电路需要这个功能就接,不接也可以使用。5、6、8是一组组跳转触点,5和8是常闭触点,时间继电器工作线圈得电,5、8瞬时断开,在线圈断电后,在我们设定的延时时间到达的时候,5和8就从断开变为了常闭,也就恢复最初状态。6和8是常开触点,时间继电器工作线圈得电,6、8瞬时闭合,在线圈断电后,在我们设定的延时时间到达的时候,5和8就从闭合变为了常开,恢复为最初状态。

(2)实际应用

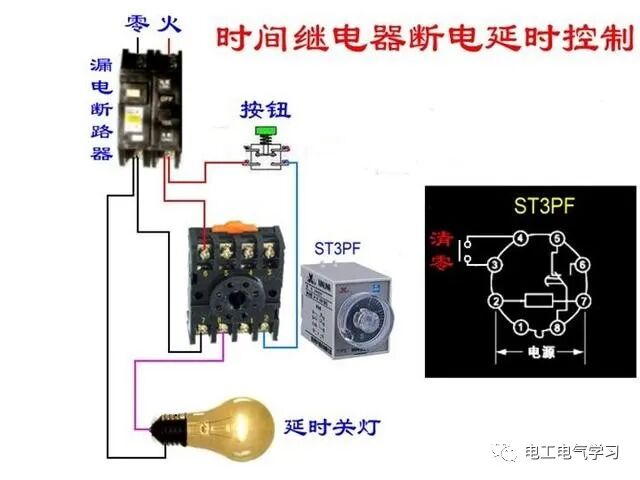

应用接线图

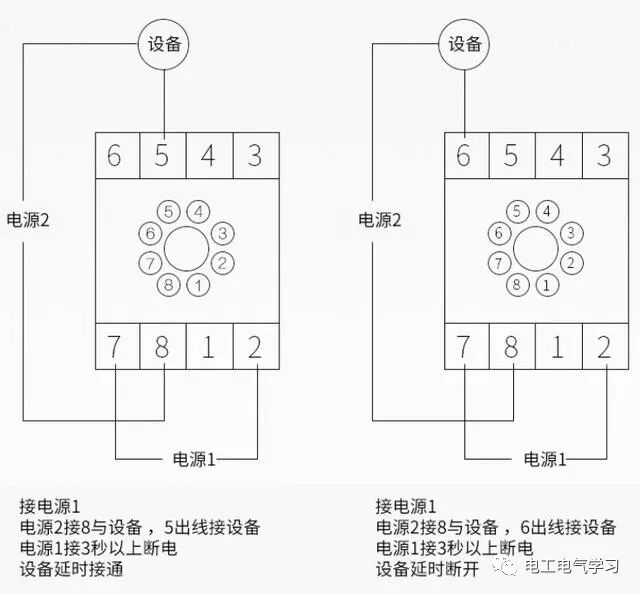

应用实例

时间继电器具体设定方法以及延时时间范围,各型号不同,在使用时根据实际设定即可。
