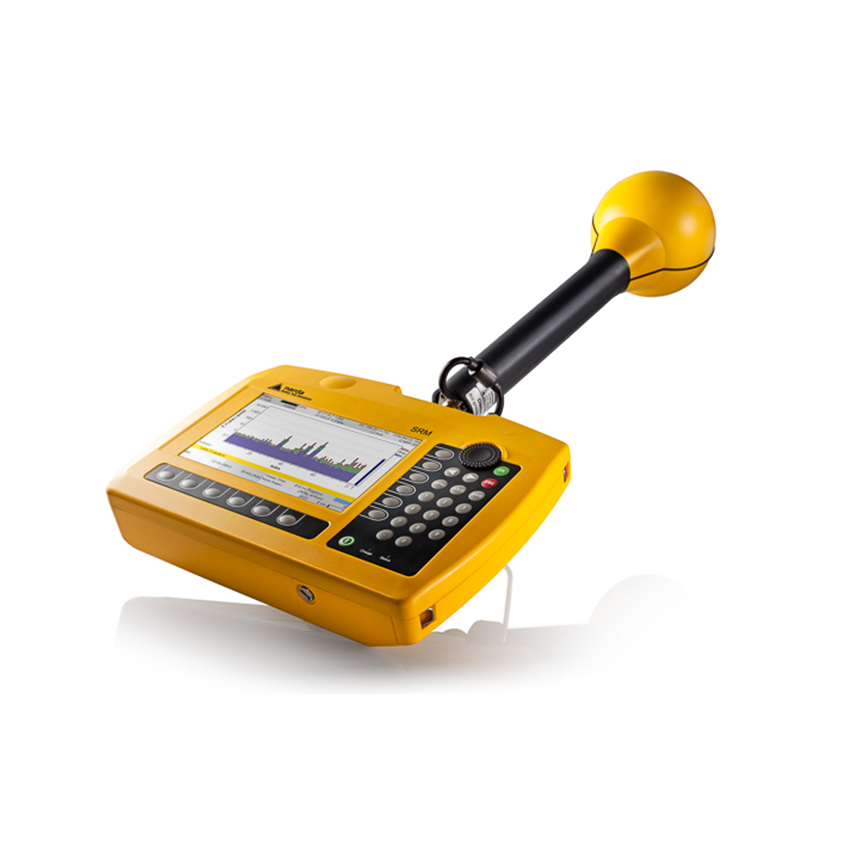

Narda 选频电磁场测量 SRM-3006

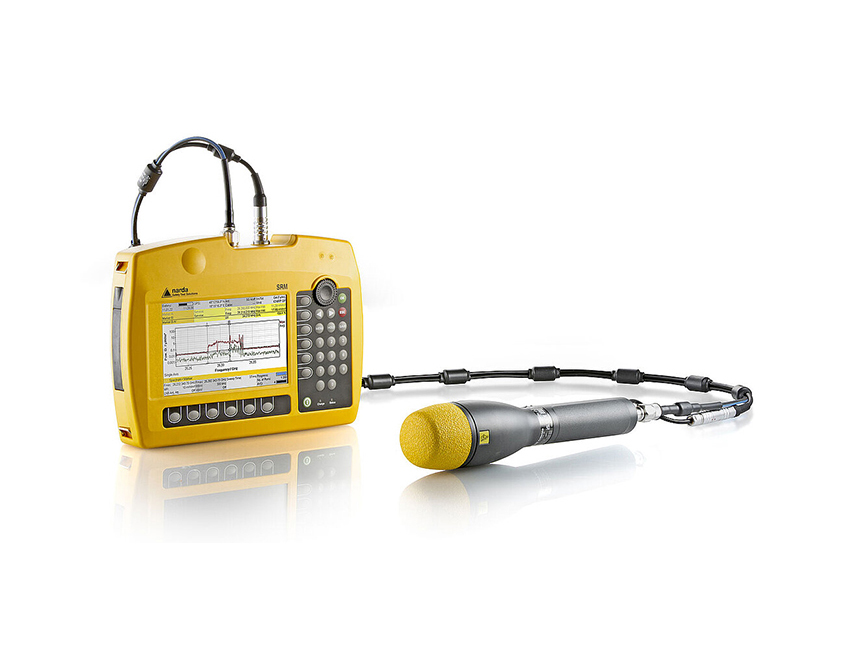

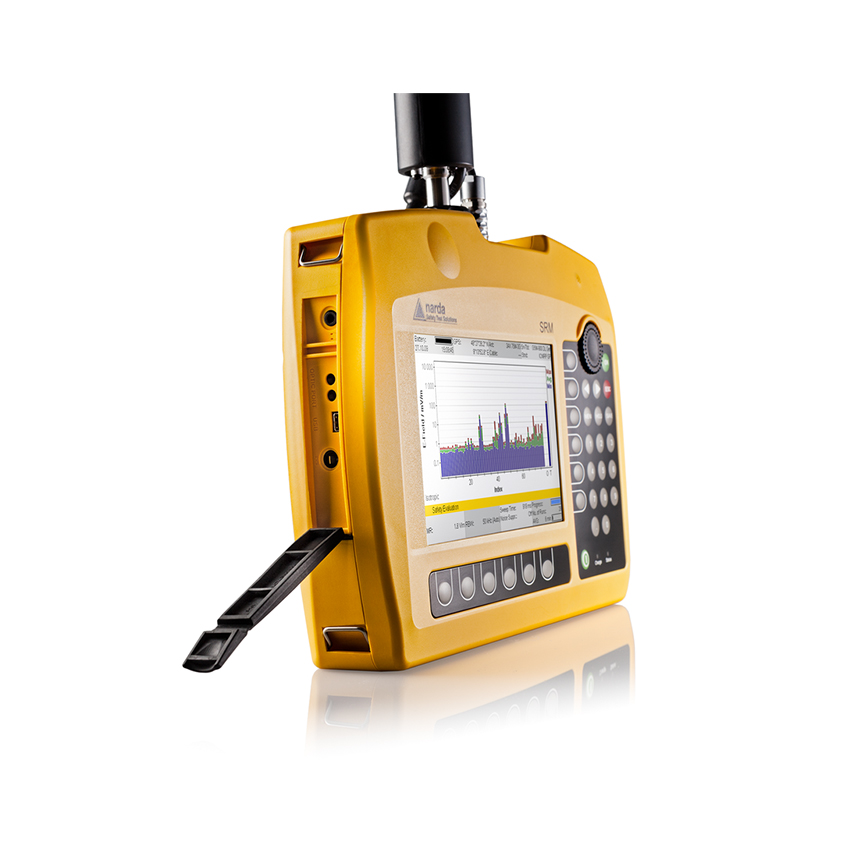

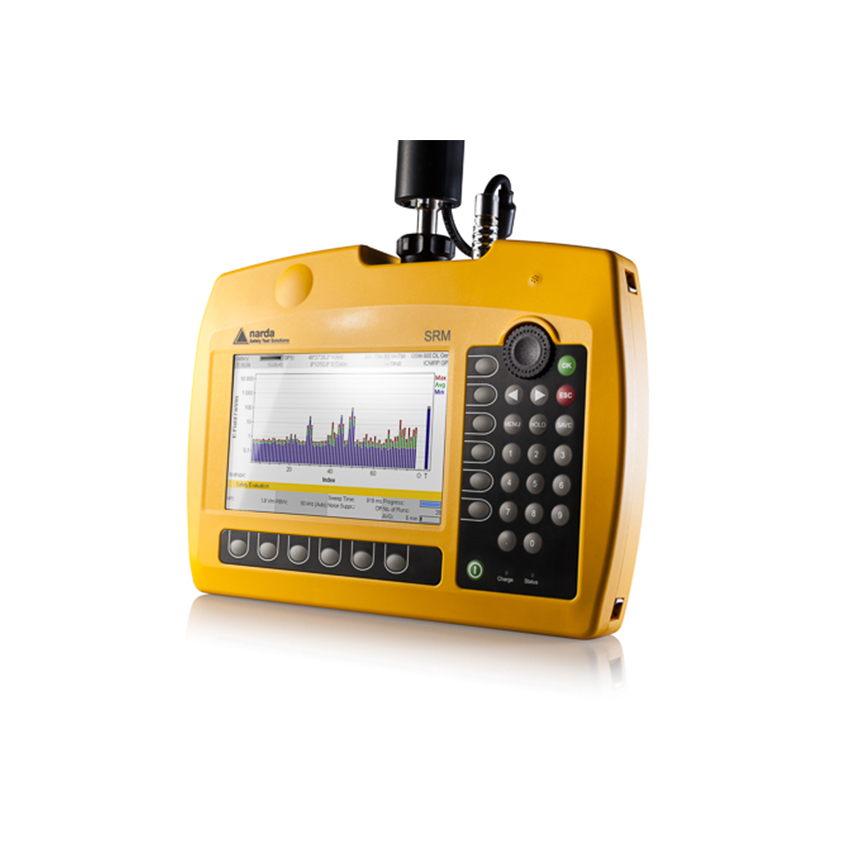

SRM-3006 选频电磁场测量

电磁辐射选频分析仪用于电磁场的安全分析和环境评估。选频分析仪可以精确地将单独的频段和场强暴露电平分解到单个通信信道进行测量。也可以自动计算总值并且将暴露电平与现行的限值进行比较。使用 SRM 3006 EMF 测量设备，您可以快速、轻松、详细地检查这些辐射值的范围及其来源。

产品特点

• 选择性测量频率并进行详细分析 - 频率范围从 9 kHz 到 6 或 29.5 GHz

• 对不同运营商的无线电信道进行精确的选择性测量

• 根据 ICNIRP、FCC 等标准，以限值的百分比进行简单评估

• 与方向无关（各向同性）的测量天线，满足各种要求

• 借助可存储的程序序列，可节省时间的测量程序

• 设备具有广泛的评估功能

• 针对恶劣环境下的室外使用进行了优化

• 针对 5G 信号（可选），测量频率从 24.25 GHz 扩展到 29.50 GHz

• 用于脉冲信号短期分析和长期记录的 SCOPE 操作模式

• 用于评估的 LTE - FDD/TDD、 UMTS和 5G NR 工作模式（可选）


轻松进行详细分析

它与宽带设备一样用户友好，但拥有详细的分析工具，如频谱分析仪，包括显示屏：场强、功率密度或极限值百分比。

符合标准的测量

SRM 根据 ICNIRP 以及国家和国际标准进行评估，精确显示与允许限值的百分比--直接在设备中进行，省时可靠。

测量天线，满足各种需求

可根据您的具体要求提供不同的天线--适用于从长波到最新一代移动通信的电场和磁场。

快速测量，无需校准

各向同性天线通过 X、Y 和 Z 轴上的同心传感器检测独立于方向的场强；SRM 自动计算由此产生的场强。

使用省时例行程序

在可编程测量程序、设置和自动设置的帮助下，可以准备重复的测量序列，从而获得可重复的结果，减少错误设置。

固定和精确的安全评估

频率选择测量可分别记录不同运营商的移动无线电信道。通过解码各自的信号结构，还可以进行最坏情况评估。

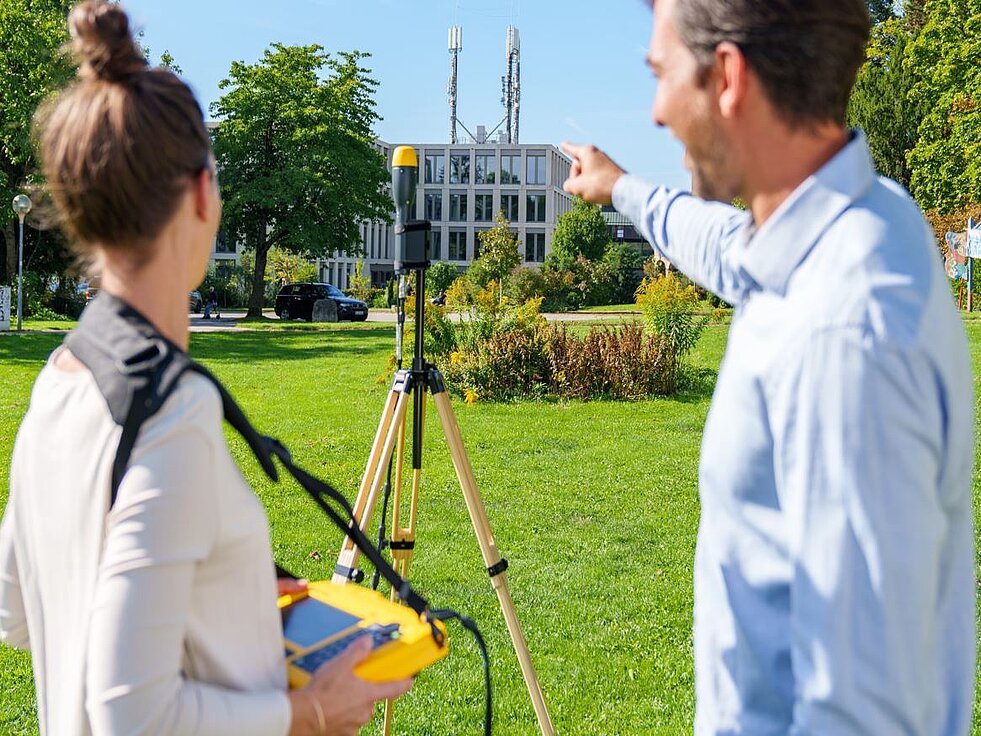

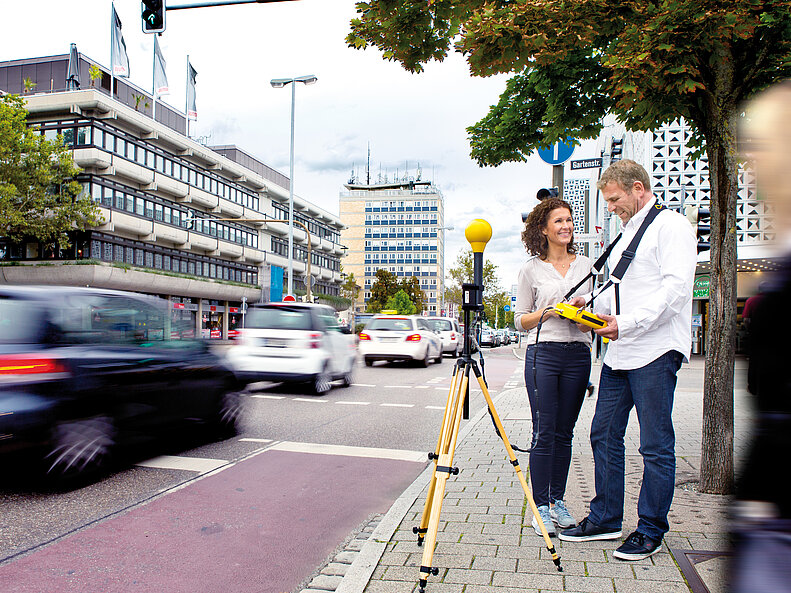

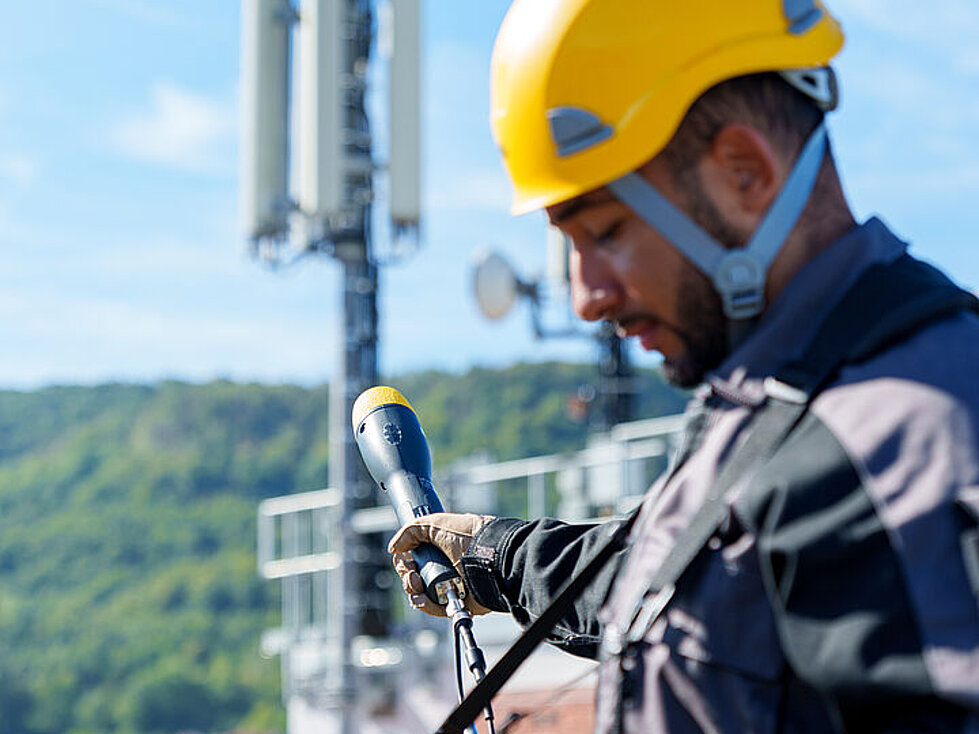

方便、高效，适合户外使用

SRM 抗辐照度高达 200 V/m，坚固耐用，防溅。可更换电池、全球定位系统和录音机为现场测量提供了便利。不过，它在实验室中的功能同样令人印象深刻。

5G 代码选择性测量

使用 5G NR 选件，您可以随时对频率范围 1 (FR1) 内的 5G 信号进行代码选择性电磁场测量，而无需运营商的现场参与。

用于特定应用的 SRM 天线

5G FR2 天线

频率为 24.25 GHz 至 29.5 GHz 的电场天线将 SRM-3006 扩展到了 5G NR 的频率范围 2 (FR2)。 它可选配喇叭、定向或全向特性。

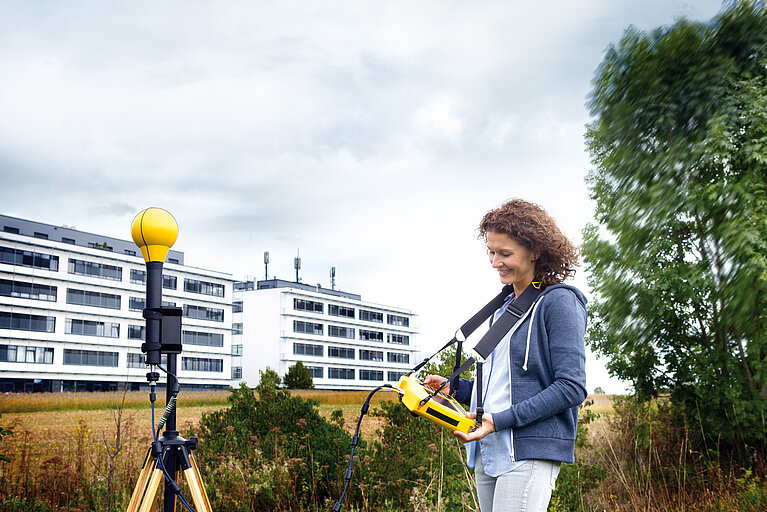

SRM - 三轴天线

使用三轴（各向同性）天线有利于定位，因此也有利于测量设备的使用。天线可检测到来自各个方向的场，并以正确的相位将其相加。三轴（各向同性）电场天线的频率范围为 200 MHz 至 6 GHz（或 27 MHz 至 3 GHz），是最新移动无线电和无线技术中进行快速、不受方向影响的测量的理想选择。

9 kHz 至 250 MHz 的三轴（各向同性）H 场天线是为快速、无方向性地测量无线电/电视发射机和工业厂房的磁场而开发的。

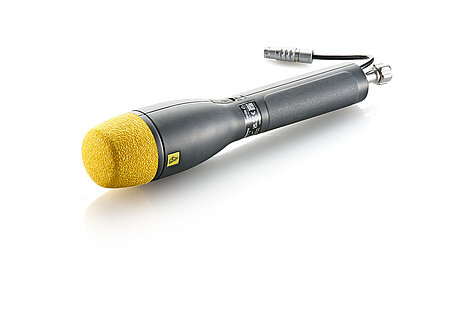

SRM 单轴天线

单轴天线可以快速处理记录的磁场强度。与三轴（各向同性）天线相比，单轴天线的各个轴无需串联。更快的扫描时间可以带来显著的优势，尤其是在脉冲信号的情况下。 特殊的设计还可以在测量过程中提供更高的精度和灵敏度。

9 kHz 至 300 MHz 的单轴 H 场天线和 9 kHz 至 300 MHz 的单轴 E 场天线是无线电和电视发射机以及工业系统进行精确近场测量的理想选择。

27 MHz 至 3 GHz 的单轴（单轴）电场天线是移动电话领域精确测量的理想选择。

有关 SRM-3006 的事实 - 安全至关重要

• 9 千赫至 6 千兆赫（使用 5G FR2 天线时为 24.25 至 29.50 千兆赫）

• 提供单轴和三轴（各向同性）天线

• 最高物理测量动态范围

• 以 1 dB 为单位对测量范围进行微调

• 抗扰度高达 200 V/m

• 指定总体测量不确定度，节省计算时间

• 设备中的评估功能

• 分辨率带宽 (RBW) 高达 32 MHz，用于评估最新的移动无线电技术

• 标准和可选工作模式，如 LTE - FDD/TDD、UMTS 和 5G NR，用于扩展测量和评估，以及外推至最大暴露量

• 使用可编辑的表格自动将结果分配给电信服务（如广播、GSM、WiMAX

• 量身定制的测量活动准备工作以及大量测量数据的后续评估和管理

SRM-3006 运行模式

• 安全评估
  用于快速概览可单独定义的频率范围、服务和操作人员的暴露水平，可根据现行个人防护标准进行绝对评估或自动评估。可以表格形式显示，以便更轻松地分配服务。

• 频谱分析
  利用高性能频谱分析仪的所有选项对频率范围内的场进行详细分析。

• 电平记录仪
  用于快速、直接地可视化可调固定频率上信号的时间进程，带宽高达 32 MHz。

• 5G NR（选配）
  用于在频率范围 1 (FR1) 内对 5G 信号进行编码选择性电磁场测量。

• LTE-FDD（可选）
  用于测量 FDD 网络中 LTE 小区的特定信号，并推断满载时的最大场强。

• LTE-TDD（可选）
  用于测量 TDD 网络中 LTE 小区的特定信号，并推断满载时的最大场强。

• UMTS P-CPICH解调（可选）
  用于选择性检测单个无线电小区的场贡献，并推断满载时的最大场强。

• 示波器（可选）
  用于图形化实时显示脉冲信号的时间，类似于示波器，分辨率从微秒到 24 小时不等。
