产品详情

产品概述

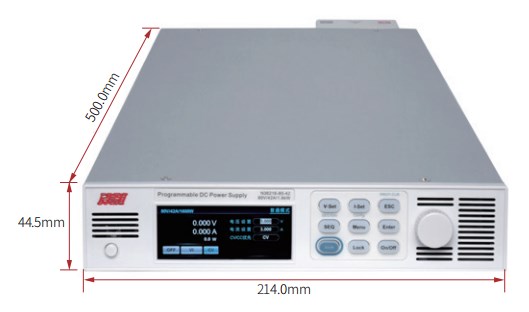

N36200系列可编程直流电源是一款薄型机架式设计、高性能、高功率密度的宽范围直流电源。该系列采用宽范围+高功率密度设计，1U全宽机箱输出功率可达5000W，2U全宽机箱输出功率可达10kW，可以覆盖多种规格DUT的测试应用。N36200系列采用标准19英寸1U/2U的机架式设计，无论是桌面使用，还是集成测试系统，均有灵活、便捷的舒适体验。结合该系列电源高速动态响应、高精度输出及测量、多种测试功能，N36200系列可帮助客户实现更精准可靠、更简单高效的测试。

产品特点

■ 小体积，高功率密度，2U全宽集成10kW

■ 宽输出范围，一台可当多台电源

■ 高速动态响应，电压上升下降时间≤10ms^[1]

■ 电压精度：0.03%+0.02%F.S.

■ 电流精度：0.1%+0.1%F.S.

■ 电压、电流斜率可调，适应不同负载需求

■ 支持汽车波形模拟测试

■ CC&CV优先权选择功能，适配各类待测物

■ 标配序列测试、电池充电测试、内阻模拟等功能

■ 19英寸标准机箱设计，单机、多机均可上机架

■ 大尺寸高清LCD显示屏，测试信息更清晰

■ 标配LAN/RS232/RS485/CAN通讯控制

■ 支持Modbus-RTU、SCPI、CANopen标准协议

■ 外部模拟量编程控制（选配）^[2]

注【1】：1500V型号电压上升下降时间≤100ms
【2】：N36210-1500-01不支持此功能

应用领域

■ 研发、设计验证

■ ATE测试系统

■ 汽车电子

■ 航空航天电子

■ 蓄电池类

■ 消费电子、工业电子设备

产品型号

型号	通道数	电压	电流	功率	精度	分辨率	通讯接口	尺寸
N36225-20-275	1	20V	275A	2,500W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/10mA	LAN/RS232/RS485/CAN	1/2 1U
N36235-20-350	1	20V	350A	3,500W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/10mA	LAN/RS232/RS485/CAN	1U
N36250-20-550	1	20V	550A	5,000W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/10mA	LAN/RS232/RS485/CAN	1U
N362100-20-1100	1	20V	1100A	10,000W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/10mA	LAN/RS232/RS485/CAN	2U
N36205-40-50	1	40V	50A	500W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/1mA	LAN/RS232/RS485/CAN	1/2 1U
N36209-40-50	1	40V	50A	900W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/1mA	LAN/RS232/RS485/CAN	1/2 1U
N36216-40-80	1	40V	80A	1,600W	电压0.03%+0.02%F.S../电流0.1%+0.1%F.S.	1mV/1mA	LAN/RS232/RS485/CAN	1/2 1U
N36225-40-135	1	40V	135A	2,500W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/1mA	LAN/RS232/RS485/CAN	1/2 1U
N36250-40-275	1	40V	275A	5,000W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/1mA	LAN/RS232/RS485/CAN	1U
N36205-80-25	1	80V	25A	500W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/1mA	LAN/RS232/RS485/CAN	1/2 1U
N36209-80-25	1	80V	25A	900W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/1mA	LAN/RS232/RS485/CAN	1/2 1U
N36212-80-42	1	80V	42A	1,200W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/1mA	LAN/RS232/RS485/CAN	1/2 1U
N36216-80-42	1	80V	42A	1,600W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/1mA	LAN/RS232/RS485/CAN	1/2 1U
N36210-80-60	1	80V	60A	1,000W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/10mA	LAN/RS232/RS485/CAN	1/2 1U
N36216-80-80	1	80V	60A	1,000W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/10mA	LAN/RS232/RS485/CAN	1/2 1U
N36225-80-80	1	80V	80A	2,500W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	1mV/10mA	LAN/RS232/RS485/CAN	1/2 1U
N36216-360-20	1	360V	20A	1,600W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	10mV/1mA	LAN/RS232/RS485/CAN	1/2 1U
N36225-360-20	1	360V	20A	2,500W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	10mV/1mA	LAN/RS232/RS485/CAN	1/2 1U
N36216-750-04	1	750V	4A	1,600W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	10mV/0.1mA	LAN/RS232/RS485/CAN	1/2 1U
N36225-750-04	1	750V	4A	2,500W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	10mV/0.1mA	LAN/RS232/RS485/CAN	1/2 1U
N36210-1500-01	1	1500V	1A	1,000W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	10mV/1mA	LAN/RS232/RS485/CAN	1/2 1U
N36216-1500-02	1	1500V	2A	1,600W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	10mV/1mA	LAN/RS232/RS485/CAN	1U
N36232-1500-04	1	1500V	4A	3,200W	电压0.03%+0.02%F.S./电流0.1%+0.1%F.S.	10mV/1mA	LAN/RS232/RS485/CAN	1U

功能与优势

小体积，高功率密度，更省成本与空间

N36200系列直流电源采用系统化散热设计，优化器件选型、主回路拓扑、系统散热，做到在1U半宽机箱中，集成2500W电源功率输出，并且采用宽范围输出设计，电压可达20V，电流可达275A。N36200系列以小体积，高功率密度的设计，满足客户对多种电压/电流规格产品的测试应用场景，大幅降低实验室或自动化测试系统中电源成本及占用空间。

低输出纹波噪声

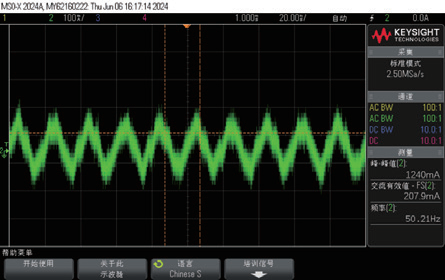

纹波是直流电源的核心指标之一，NGI积累了多年的电源产品研发经验，通过优化器件选型和多相交错并联技术，可保证N36200低压大电流系列在1100A大电流输出时纹波低于0.8Arms，有效保证输出信号质量。

CC&CV优先选择，可选恒流源/恒压源输出

N36200系列具备设置电压环反馈电路优先或电流环反馈电路优先的功能，可以使N36200能针对被测物的特性而采取最优的工作模式进行测试，从而能更好的保护被测试物品。

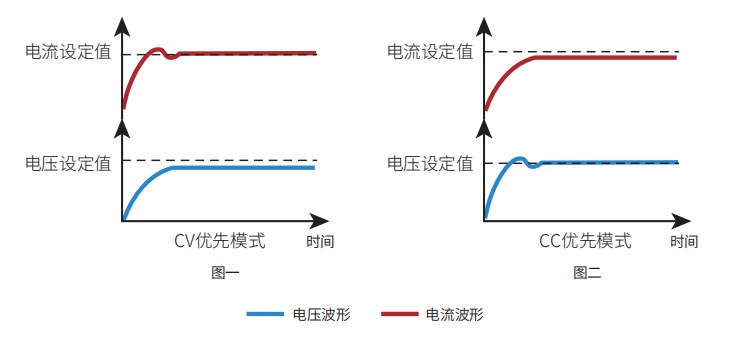

如图一，当待测组件在测试过程中需要减少电压过冲的情况下，如给低电压处理器或FPGA核心供电时，应使用电压优先模式以便获得快速而又平稳的上升电压。

如图二，当待测组件在测试过程中需要减少电流过冲情况下，或待测组件为低阻抗如在对电池充电场景时，应使用电流优先模式以便获得快速而又平稳的上升电流。

汽车波形模拟功能，用于汽车电子产品电性能测试

随着汽车上电子设备应用的逐年增多，车厂都制定相关的测试规范，重点测试在某些特定场景的电源瞬态变化下电子设备的抗干扰能力，因此在汽车电子硬件设计中必须预留足够的防护手段以抑制这些电源极端情况所带来的影响。

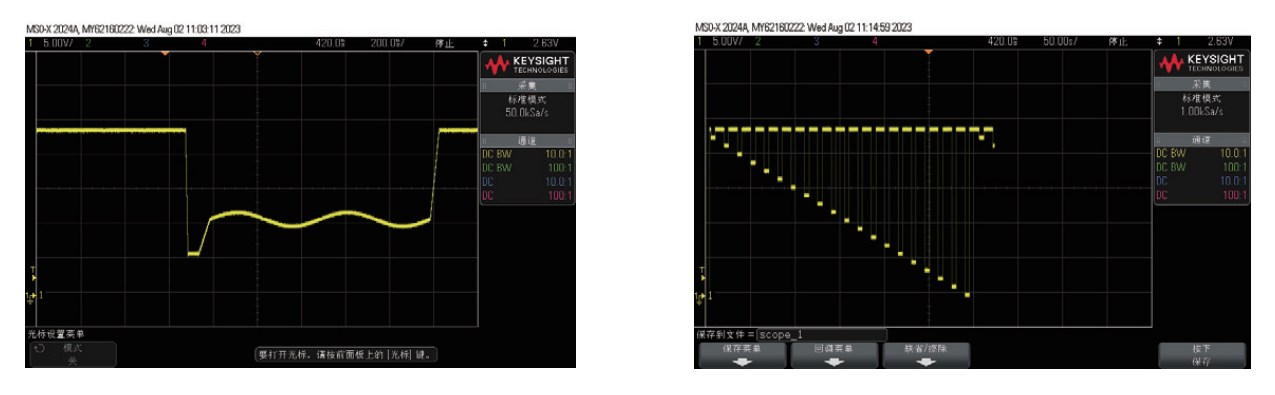

N36200系列标配汽车波形模拟功能，可模拟汽车启动时波形、汽车短时电压骤降波形、抛负载波形、汽车电压复位测试波形、缓升缓降波形等，满足ISO16750-2、LV124等多种标准，用于汽车电子产品电性能测试。
