恩智 N35100系列高性能双向可编程直流电源

产品概述

产品特点

■ 功率规格：2.5kW/5kW/7.5kW

■ 电压规格：80V，电流规格：±55A/±110A/±170A

■ 小体积，高功率密度，1U半宽集成2500W

■ 双象限无缝切换，待测物与电网间电流双向流动

■ 电池模拟、充/放电测试、序列测试等功能

■ 恒电压（CV）、恒电流（CC）、恒功率（CP）、恒电阻（CR）模式

■ 支持光伏电池矩阵I-V曲线模拟功能（标配）

■ CC&CV优先权选择功能，适配各类待测物

■ 电压和电流的斜率可设，适应不同测试需求

■ 3.2英寸高清LCD显示屏，测试信息更清晰

■ 标配LAN/RS232/RS485/CAN通讯控制

■ 支持Modbus-RTU、SCPI、CANopen标准协议

应用领域

■ 户外储能、UPS、光伏储能等储能应用领域

■ 逆变器、驱动器、电机控制器等电机驱动类测试应用

■ 中小功率电机、DC-DC模块等

■ 电动工具、电动机车、无人机等电池驱动设备领域

产品型号

功能与优势

源载一体，能量可回收

N35100集电源和回馈式负载功能特性于一体。相较于传统电源和负载实现的正负电流切换方案,N35100双向电源可以在源和载模式下高速转换,实现输出和吸收电流之间快速连续的无缝切换,有效避免电压或电流过冲。

在纯负载模式下，N35100既能实现对外提供功率,又可以吸收功率,并将电能返回至电网，回馈效率高达90%，可广泛适用于锂电池、UPS、BOBC等设备测试。

光伏电池模拟（标配）

N35100系列直流电源搭配NGI自研的NS91000光伏电池矩阵仿真软件，可以精确地仿真太阳电池矩阵的I-V、P-V曲线，具有测量精准、稳定性高、响应速度快等特性，用户简单设定测试法规、材料、Vmp、Pmp等参数后，即可模拟I-V、P-V曲线输出并生成符合法规的报表，用于测试光伏逆变器的静态和动态最大功率追踪效能，可以为微电网、户用储能等电源系统的系统仿真及核心

设备检测提供支持。

电池模拟

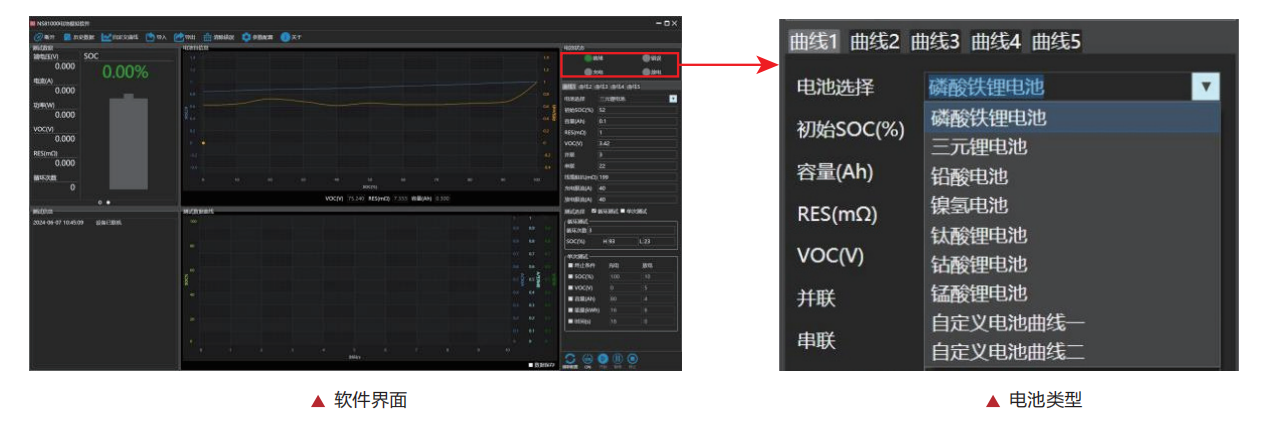

N35100系列标配电池模拟功能，搭配NS81000电池模拟软件，可以精确地模拟电池特性曲线，满足用户不同类型电池模拟需求，提高测试效率。

软件内建7种标准电池模型库，使用者仅需要选择对应的电池类型，配置基本的容量及保护参数，即可快速生成对应类型的电池特性曲线；同时为用户提供2种自定义电池特性曲线，工程师可基于实测的电池曲线资料，将数据导入软件并进行仿真。

宽范围输出设计，一台可当多台使用

N35100双向直流电源采用宽范围设计，单台电源可以在额定输出功率下，输出更宽范围的电压和电流，满足工程师对多种电压/电流等级产品测试应用场景,大幅降低实验室或自动化测试系统中电源成本及占用空间。N35175-80-170电源输出功率为7500W，最大输出电压和输出电流分别达到了80V和170A，一台电源可覆盖更多应用，为用户节省成本。

CC&CV优先权功能

N35100具备设置电压环反馈电路优先或电流环反馈电路优先功能，使其能针对被测物的特性而采取最优工作模式进行测试，从而更好的保护被测试物品。

如图一，当待测组件在测试过程中需要减少电压过冲的情况下，应使用电压优先模式以便获得快速而又平稳的上升电压。

如图二，当待测组件在测试过程中需要减少电流过冲情况下，应使用电流优先模式以便获得快速而又平稳的上升电流。

产品尺寸
