产品简介

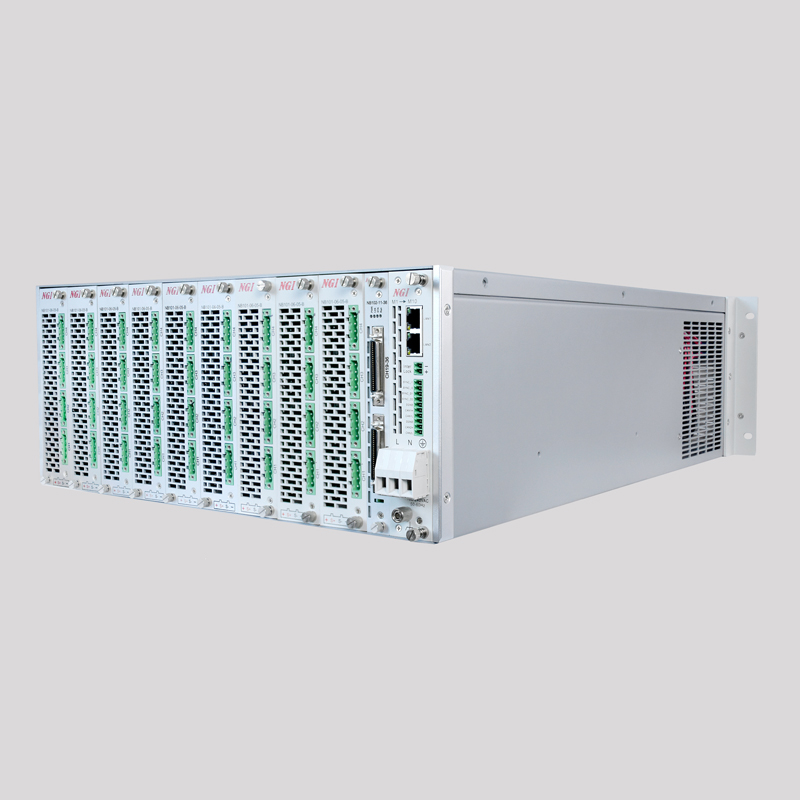

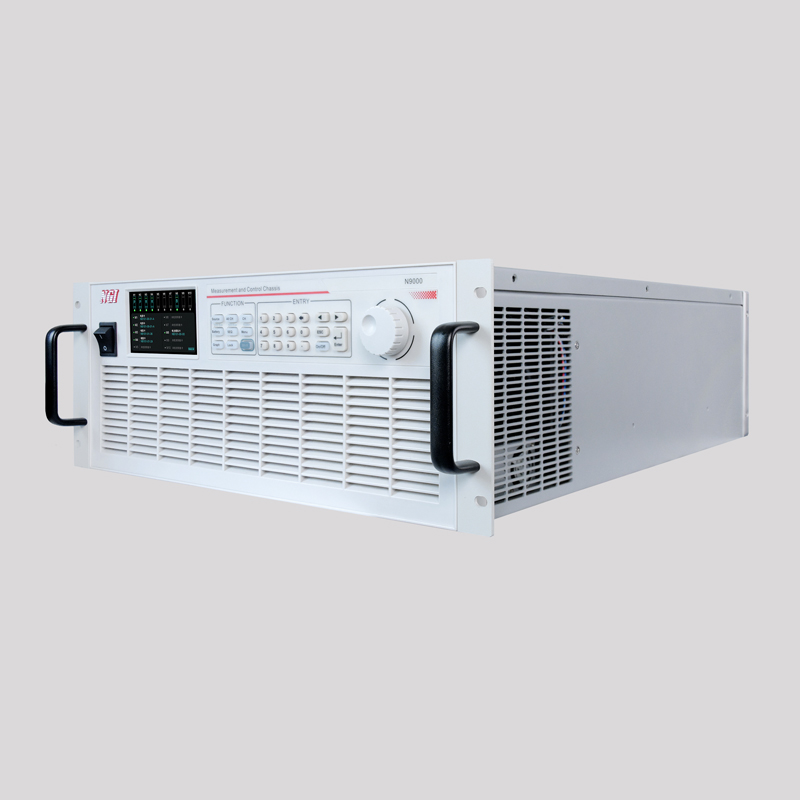

N9000系列是一款高实时、高同步、大功率的测控平台，由N9000测控机箱和各种测控模块组成。N9000是标准19英寸4U标准机
箱，可集成10卡槽测控模块，支持插入电池模拟器卡、温度模拟卡、高压电源卡等类型，各模块间电气隔离。N9000系列支持本地/
远程控制，支持同步触发功能，可实现多模块高速同步控制，可广泛适用于多通道、高集成度、大功率的自动化测试测量场景。
NB101系列为一款高精度、双象限的可编程电池模拟器卡，支持最高达0.1mV的电压精度和μA级电流测量。具备电源模式、SOC
模拟、序列测试、实时曲线、故障模拟等多种测试功能。可满足BMS HIL测试系统、AFE芯片、储能、电动汽车、电动二轮车/三轮车、
基站电源等多场景BMS测试应用。
NB102系列为一款高精度、多通道的温度模拟卡，电阻范围：0Ω~11.11MΩ，编程精度高达0.1%。硬件架构设计灵活，支持
12/24/36通道可选，分辨率可达1Ω。可广泛应用于模拟NTC电阻、阻性传感器等仿真测试场景。
NB106系列是一款可编程高压电源卡，产品具有1200V/2500V等电压输出规格，电压精度高达0.05%+0.05%F.S.，支持CV、CC、
序列、扫描等工作模式，可广泛应用于汽车BMS、储能BMS、高能物理研究等场景。
产品型号
型号 | 通道数 | 电压 | 电流 | 功率 | 精度 | 分辨率 | 通讯接口 | 象限 |
N9108-06-01 | 8 | 6V | 1A | 6W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9112-06-01 | 12 | 6V | 1A | 6W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9116-06-01 | 16 | 6V | 1A | 6W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9120-06-01 | 20 | 6V | 1A | 6W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9124-06-01 | 24 | 6V | 1A | 6W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9128-06-01 | 28 | 6V | 1A | 6W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9132-06-01 | 32 | 6V | 1A | 6W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9136-06-01 | 36 | 6V | 1A | 6W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9108-06-05 | 8 | 6V | 5A | 30W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9112-06-05 | 12 | 6V | 5A | 30W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9116-06-05 | 16 | 6V | 5A | 30W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9120-06-05 | 20 | 6V | 5A | 30W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9124-06-05 | 24 | 6V | 5A | 30W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9128-06-05 | 28 | 6V | 5A | 30W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9132-06-05 | 32 | 6V | 5A | 30W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9136-06-05 | 36 | 6V | 5A | 30W | 电压0.1mV/电流1μA | 0.01mV/0.1μA | LAN/CANFD | 双象限 |
N9008-06-01 | 8 | 6V | 1A | 6W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9012-06-01 | 12 | 6V | 1A | 6W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9016-06-01 | 16 | 6V | 1A | 6W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9020-06-01 | 20 | 6V | 1A | 6W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9024-06-01 | 24 | 6V | 1A | 6W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9028-06-01 | 28 | 6V | 1A | 6W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9032-06-01 | 32 | 6V | 1A | 6W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9036-06-01 | 36 | 6V | 1A | 6W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9008-06-05 | 8 | 6V | 5A | 30W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9012-06-05 | 12 | 6V | 5A | 30W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9016-06-05 | 16 | 6V | 5A | 30W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9020-06-05 | 20 | 6V | 5A | 30W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9024-06-05 | 24 | 6V | 5A | 30W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9028-06-05 | 28 | 6V | 5A | 30W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9032-06-05 | 32 | 6V | 5A | 30W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
N9036-06-05 | 36 | 6V | 5A | 30W | 电压0.5mV/电流1μA | 0.1mV/0.1μA | LAN/CANFD | 双象限 |
功能与优势
模块化、多合一，操作方便、灵活易扩展

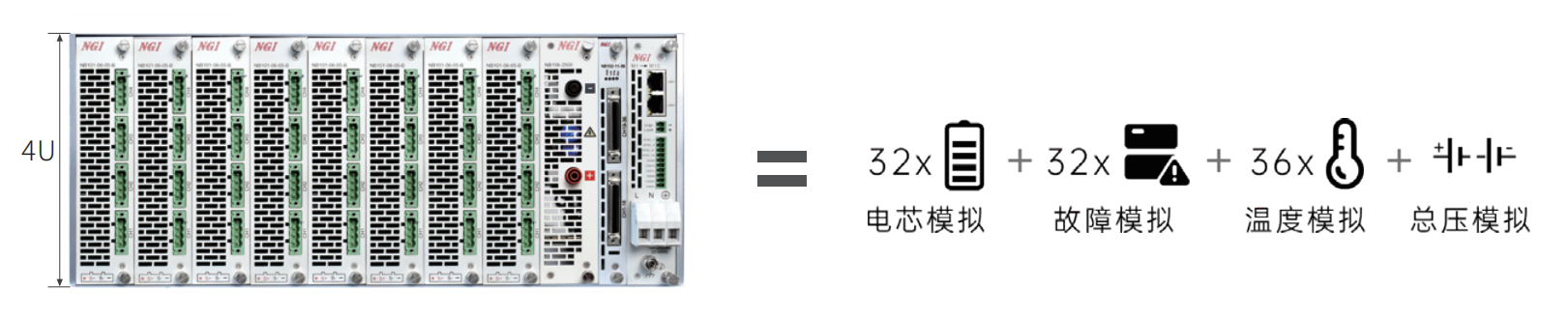

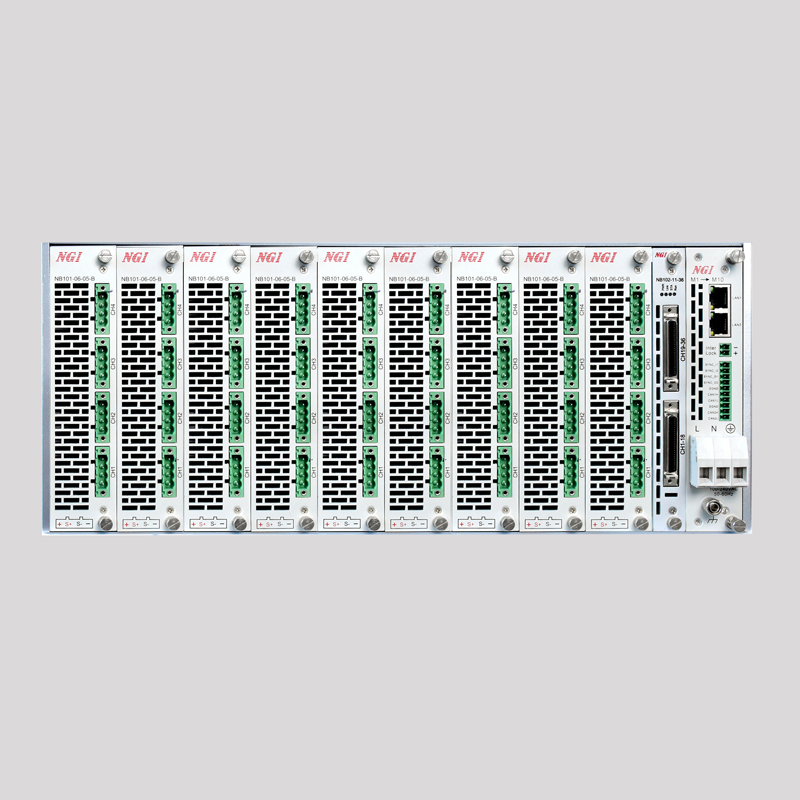

N9000系列为一款多通道模块化测控平台，支持多种测试测量卡，标准19英寸4U机箱可集成32通道单体电芯模拟+32通道电池故障模拟+36通道温度模拟+1通道总压模拟，有效节省用户空间。同时，电池模拟卡单卡4通道，温度模拟卡单卡12/24/36通道可选，高压电源卡1200V/2500V可选，产品型号丰富，用户可根据实际需求进行模块化选型，且方便后续拓展。
高速响应、高速同步、高吞吐数据

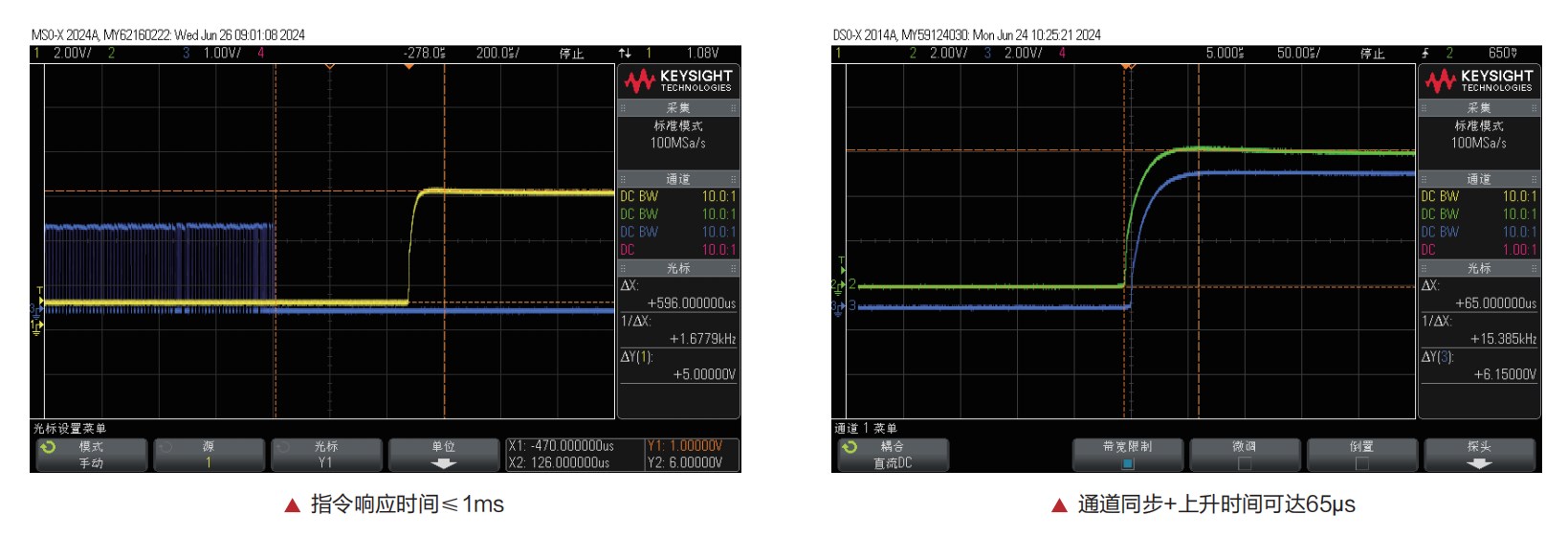

作为一款高实时性、高同步性的测控平台，N9000系列支持千兆LAN和CANFD通讯，支持硬件同步触发和高速同步时钟，指令响应速度可≤1ms，多通道同步≤200μs，尤其适用于BMS HIL等高速仿真测试。

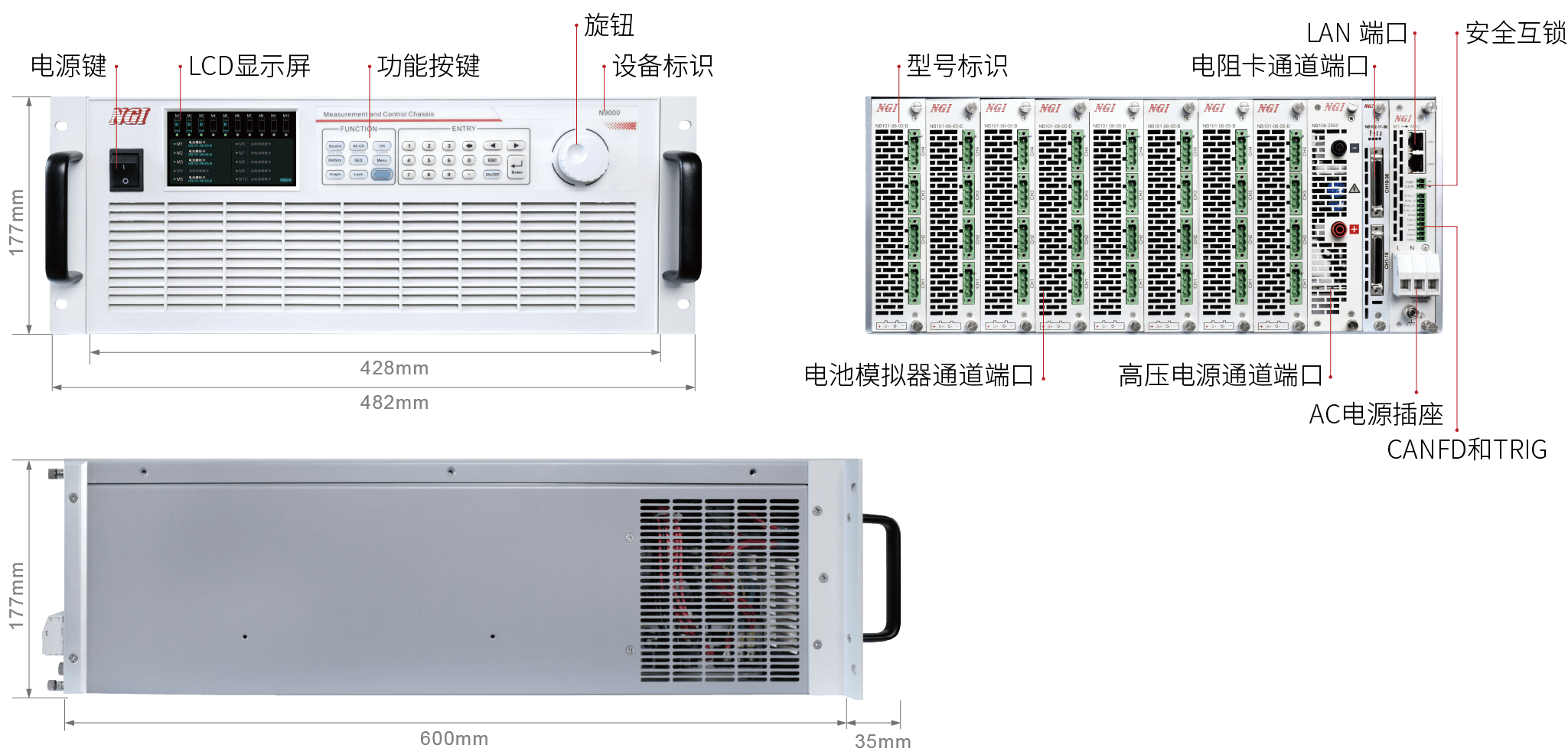

产品尺寸
