产品详情

产品概述

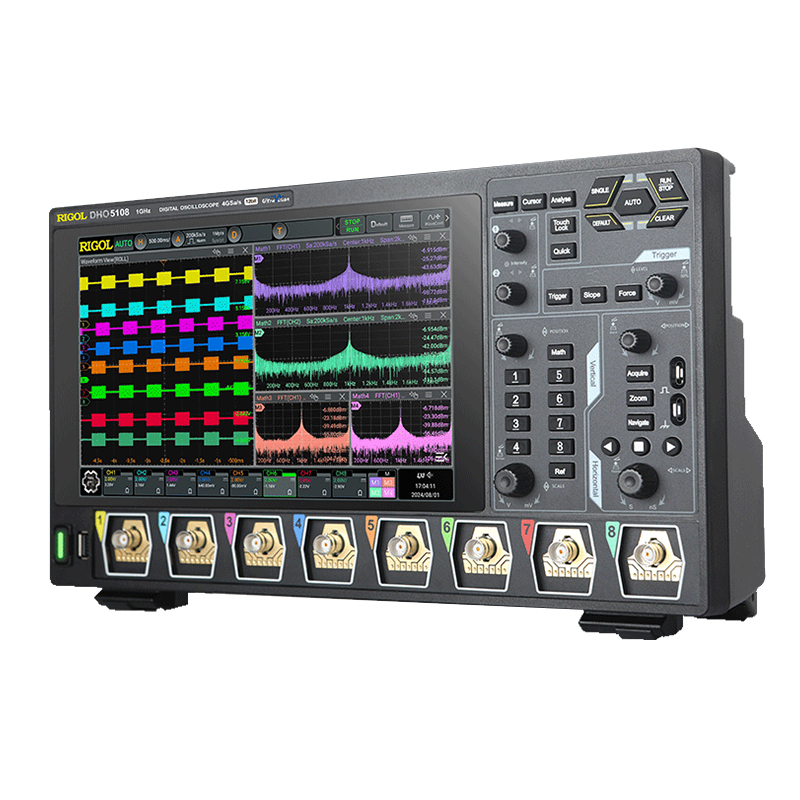

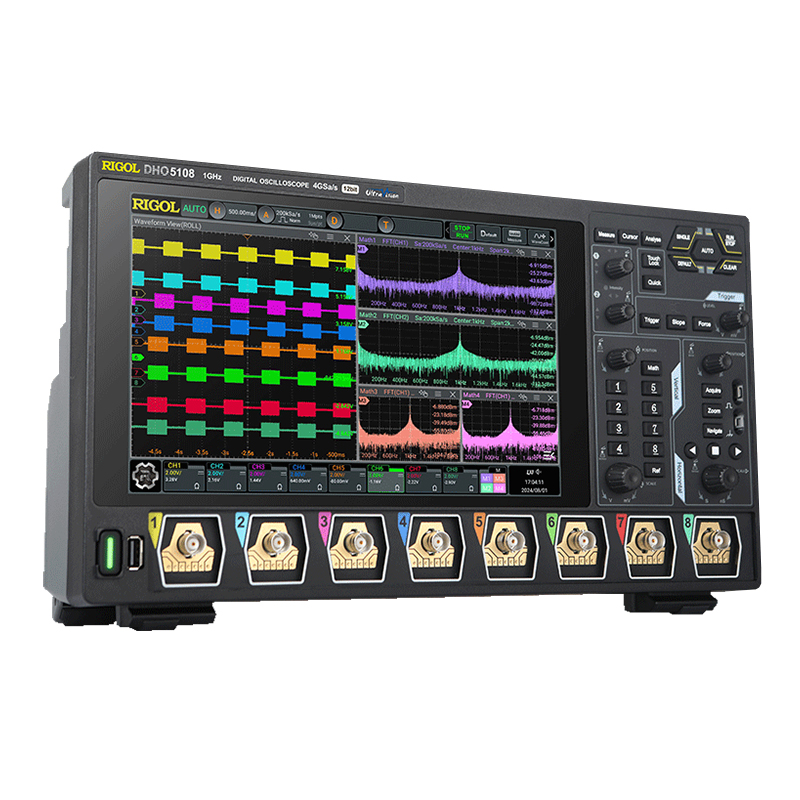

MHO/DHO5000系列数字示波器是针对最广泛的主流数字示波器市场的设计、调试、测试的需求而设计的8 通道高分辨率数字示波器。搭载RIGOL全新自研半人马座技术平台，实现了1,000,000次/秒波形捕获率（快速录制模式）、500 Mpts存储深度、12 bit分辨率、优秀的本底噪声性能和垂直测量精度，能满足更高精度的测量需求。MHO/DHO5000系列数字示波器，具有多种型号，支持任意波形发生器、数字信号分析、伯德图等不同功能组合。支持电池包供电，满足各种复杂的测量场景。

产品特点

搭载RIGOL全新自研半人马座技术平台
全系列提供12 bit硬件高分辨率^[1]
最高1 GHz模拟带宽，8个模拟通道，1个外触发通道
其中MHO系列型号标配 16 个数字通道（需选购逻辑探头）
最高4 GSa/s实时采样率
最大500 Mpts存储深度
高达100 μV/div的垂直灵敏度
提供快速录制模式，实现最高1,000,000 wfms/s波形捕获率
任意波形/函数发生器^[2]、电源分析、直方图、数字信号分析^[3]、伯德图^[4]和协议解码等多种功能于一身
支持波形搜索和导航功能，可快速定位信号异常。
支持 256 级灰度的数字实时荧辉功能
10.1 英寸1280*800 高清触控显示屏
全新Flex knob，带来更人性化的交互体验

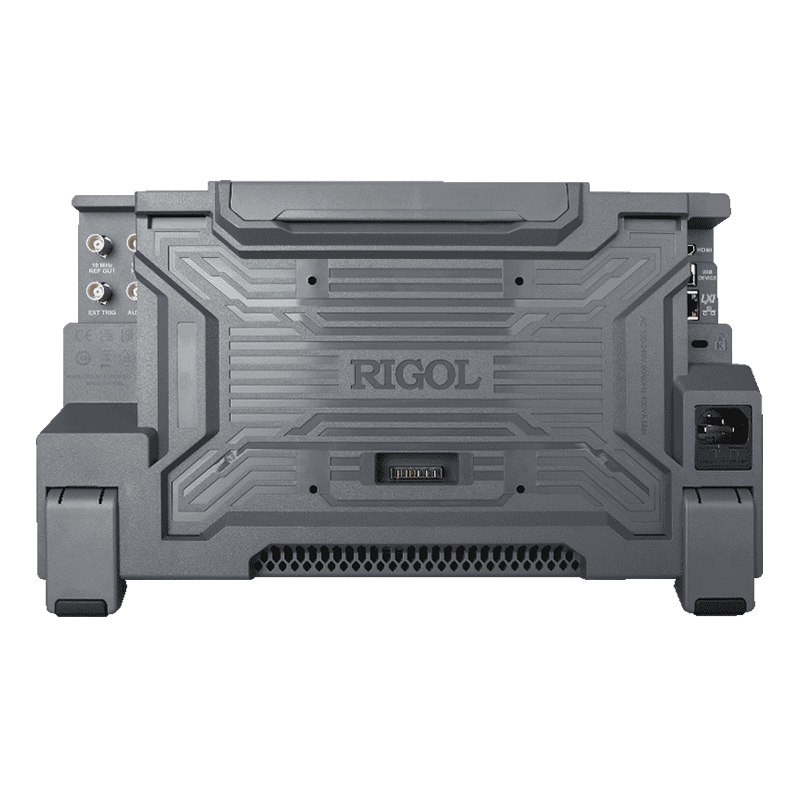

全系标配USB Device&Host，LAN，HDMI接口
支持电池包供电，随时随地，测量不设限
支持在线版本升级功能
全系标配光电编码器，有效提高产品使用寿命

说明：
[1]：高分辨率模式下可达16 bit。
[2]：仅MHO5054/MHO5104型号支持选配任意波形/函数发生器功能。
[3]：仅MHO系列型号支持数字信号分析功能。
[4]：仅MHO5054/MHO5104型号支持伯德图功能。

产品选型

型号	模拟带宽	模拟通道数	最高实时采样率	最大存储深度	最高波形捕获率	数字通道	内置信号源
DHO5108	1GHz	8	4GSa/s	500Mpts	1,000,000 wfms/s	-	-
MHO5106	1GHz	6	4GSa/s	500Mpts	1,000,000 wfms/s	16(Probe oat.)	-
DHO5058	500MHz	8	4GSa/s	500Mpts	1,000,000 wfms/s	-	-
MHO5056	500MHz	6	4GSa/s	500Mpts	1,000,000 wfms/s	16(Probeoot.)	-
DHO5104	1GHz	4	4GSa/s	500Mpts	1,000,000 wfms/s	-	-
DHO5054	500MHz	4	4GSa/s	500Mpts	1,000,000 wfms/s	-	-
MHO5104	1GHz	4	4GSa/s	500Mpts	1,000,000 wfms/s	16(Probe oot.)	50MHz, 2CH（opt.）
MHO5054	500MHz	4	4GSa/s	500Mpts	1,000,000 wfms/s	16(Probe opt.)	50MHz, 2CH（opt.）

技术参数

DHO5000 系列
型号		DHO5058	DHO5054	DHO5108	DHO5104
模拟带宽（50 Ω，-3 dB）		500 MHz		1 GHz
模拟带宽（1 MΩ，-3 dB）		500MHz
50 Ω 下计算出的上升时间 (10%/90%，典型值)		750 ps	750 ps	400 ps（单通道^[1]&半通道^[2]) 440 ps (全通道^[3])	400 ps
输入通道数		DHO5058/DHO5108：8 个模拟通道 + 1 个 EXT 通道 DHO5054/DHO5104：4 个模拟通道 + 1 个 EXT 通道
最大模拟通道采样率		DHO5058/DHO5108：4 GSa/s (单通道[1] & 半通道^[2])，2 GSa/s (全通道^[3]) DHO5054/DHO5104：4 GSa/s (单通道^[1] & 半通道^[2] & 全通道^[3])
MHO5000 系列
型号		MHO5056	MHO5054	MHO5106	MHO5104
模拟带宽（50 Ω，-3 dB）		500 MHz		1 GHz
模拟带宽（1 MΩ，-3 dB）		500MHz
50 Ω 下计算出的上升时间 (10%~90%，典型值)		750 ps	750 ps	≤400 ps（单通道[1] & 半通道^[2]） ≤440 ps（全通道^[3]）
输入通道数		MHO5054/MHO5104：4 个模拟通道 + 1 个 EXT 通道 + 16 个数字通道 MHO5056/MHO5106：6 个模拟通道 + 1 个 EXT 通道 + 16 个数字通道注：数字通道需选购逻辑探头
最大模拟通道采样率		4 GSa/s (单通道^[1] & 半通道^[2])，2 GSa/s (全通道^[3])
技术指标综述
最大存储深度	500 Mpts（单通道^[1] & 半通道^[2]），250 Mpts（全通道^[3]）
采样方式	实时采样
最高波形捕获率	200,000 wfms/s（向量模式，Vector Mode） 1,000,000 wfms/s（快速录制模式）
垂直分辨率	12 bit，高分辨率模式下可达 16 bit
最大录制帧数	最高 500,000 帧
峰值检测	捕获最窄 500 ps 的毛刺
显示屏尺寸和类型	10.1 英寸多点触摸电容屏
显示分辨率	1280×800

说明:

[1]：任意开启一个通道，为单通道模式。

[2]：同时开启通道1,3,5,7 或者同时开启通道2,4,6,8 为半通道模式。

[3]：开启全部通道为全通道模式。
