产品概述

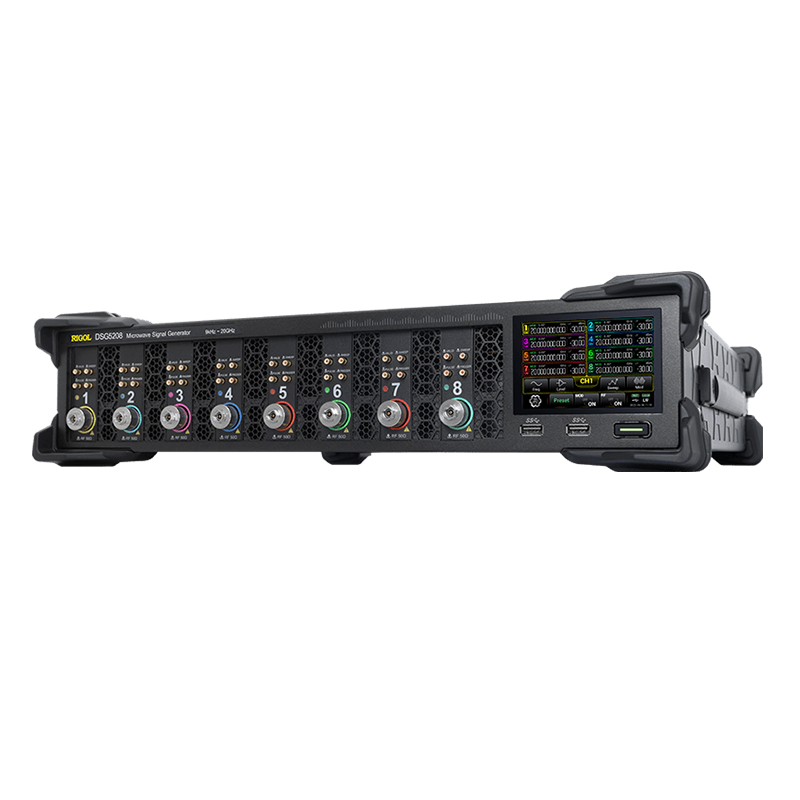

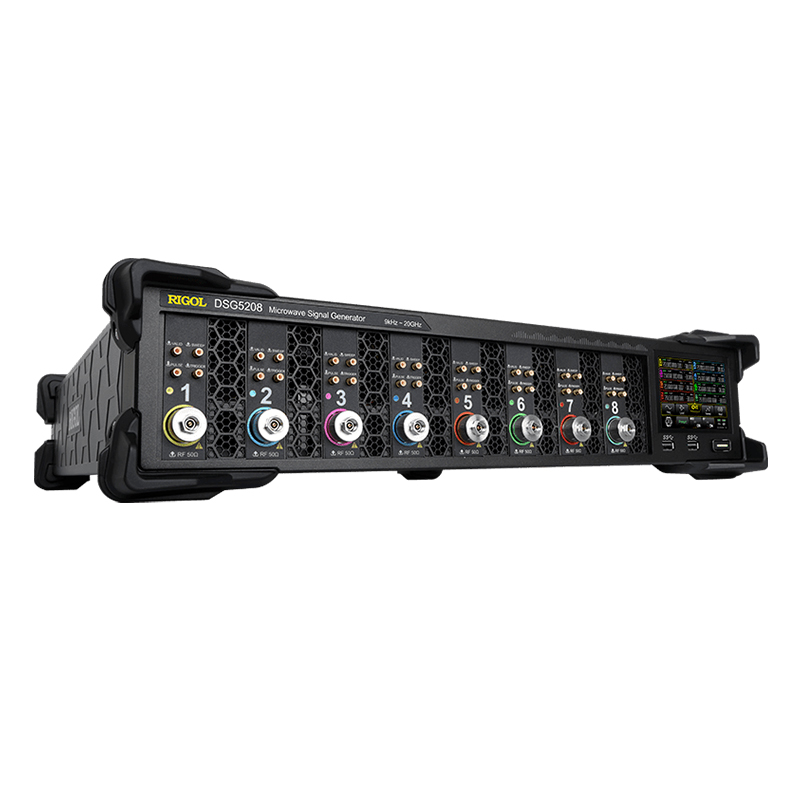

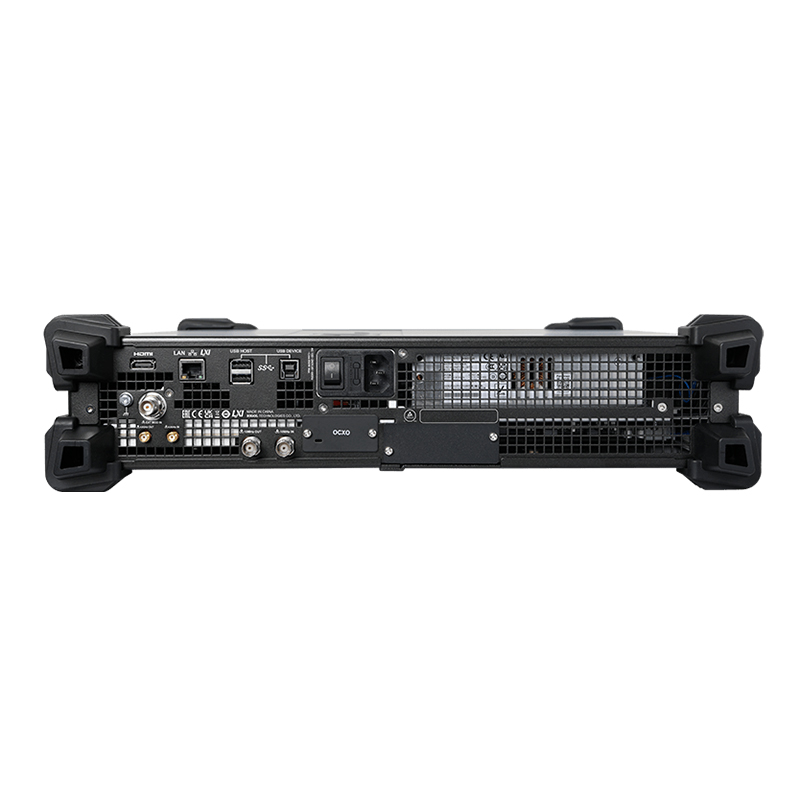

DSG5000系列微波信号发生器是一款多通道相参微波信号发生器，频率高达20 GHz，输出幅度设置范围最大为-30 dBm~+25 dBm，单台支持2、4、6、8通道，通道间相位稳定性高，满足客户对多通道信号相参的应用需求。DSG5000系列具有超低相位噪声和优秀的杂散指标，可选高稳时钟模块，且支持AM、FM、PM模拟调制及脉冲调制等调制功能，可广泛用于研发、生产、维修、教育培训等各种场景。

DSG5000系列微波信号发生器采用Android操作系统，除电源开关按键外，仪器可通过触摸屏、USB键盘鼠标、Web control、SCPI命令等进行操控，极大地提升了人机交互和客户操控体验。除本机屏幕外同时支持HDMI接口外接扩展显示屏。

主要特色

频率范围：9 kHz~20 GHz
频率分辨率：0.01 Hz
输出幅度设置范围：-140 dBm~+25 dBm
幅度分辨率：0.01 dB
相位噪声：-133 dBc/Hz@10 kHz,载波为1 GHz（典型值）
幅度误差：<0.7 dB（典型值）
切换时间：<3 ms（典型值，不涉及机械衰减器动作）；<500ms（涉及机械衰减器动作）
通道间相位稳定性：<1°@10 GHz
通道间隔离度：>80 dB（典型值）
谐波杂散：<-50 dBc@10 GHz
调制类型：AM、FM、PM、Pulse
通信接口：USB、LAN
通道数：2
结构尺寸：2U高，全机架宽

注：所有参数指标以数据手册为准。

产品选型

型号	频率范围	幅度指标范围	SSB相噪（典型值）	调制类型
DSG5208	9kHz~20GHz	-30dBm~+25dBm	<-133dBc/Hz@1GHz,10kHz offset	AM/FM/ØM/Pulse
DSG5206	9kHz~20GHz	-30dBm~+25dBm	<-133dBc/Hz@1GHz,10kHz offset	AM/FM/ØM/Pulse
DSG5204	9kHz~20GHz	-30dBm~+25dBm	<-133dBc/Hz@1GHz,10kHz offset	AM/FM/ØM/Pulse
DSG5202	9kHz~20GHz	-30dBm~+25dBm	<-133dBc/Hz@1GHz,10kHz offset	AM/FM/ØM/Pulse
DSG5128	9kHz~12GHz	-30dBm~+25dBm	<-133dBc/Hz@1GHz,10kHz offset	AM/FM/ØM/Pulse
DSG5126	9kHz~12GHz	-30dBm~+25dBm	<-133dBc/Hz@1GHz,10kHz offset	AM/FM/ØM/Pulse
DSG5124	9kHz~12GHz	-30dBm~+25dBm	<-133dBc/Hz@1GHz,10kHz offset	AM/FM/ØM/Pulse
DSG5122	9kHz~12GHz	-30dBm~+25dBm	<-133dBc/Hz@1GHz,10kHz offset	AM/FM/ØM/Pulse

技术参数

通道数
型号	DSG5122	DSG5124	DSG5126	DSG5128
型号	DSG5202	DSG5204	DSG5206	DSG5208
通道数	2	4	6	8

频率
频率范围	DSG5122/DSG5124/DSG5126/ DSG5128	DSG5202/DSG5204/DSG5206/ DSG5208
	9 kHz 至 12 GHz	9 kHz 至 20 GHz
频率分辨率	0.01 Hz
设置时间^[1]	CW 模式，温度范围 20℃至 30℃
	＜ 3 ms （典型值）

注：[1] 从接收到 SCPI 命令至最终频率在 0.1ppm 以内的时间。

频段
频段	频率范围	N^[1]
1	9 kHz≤f≤1.5 GHz	1
2	1.5 GHz<f≤2.825 GHz	0.25
3	2.825 GHz<f≤5.65 GHz	0.5
4	5.65 GHz<f≤11.3 GHz	1
5	11.3 GHz<f≤20 GHz	2

注：[1] 本文中，N 表示帮助定义确定指标的因数。

频率参考
时钟参考输出	频率	10 MHz
	初始校准精度	±0.1 ppm
	初始校准精度	±10 ppb（包含 OCXO-D08 选件）
	温度稳定度温度范围 0℃至 50℃，基准为 25℃	±0.5 ppm
	温度稳定度温度范围 0℃至 50℃，基准为 25℃	±5 ppb（包含 OCXO-D08 选件）
	老化率，连续工作 30 天后	±1 ppm/年
	老化率，连续工作 30 天后	±30 ppb/年（包含 OCXO-D08 选件）
	输出幅度	+5 dBm 至+10 dBm
	接口	BNC 阴头
外部参考输入	频率	10 MHz
	输入幅度	0 dBm 至+10 dBm
	最大偏差	±1 ppm
	接口	BNC 阴头
同步参考频率输出/输入	频率	4.8 GHz
	幅度	-3 dBm 至+3 dBm
	接口	SMA 阴头
