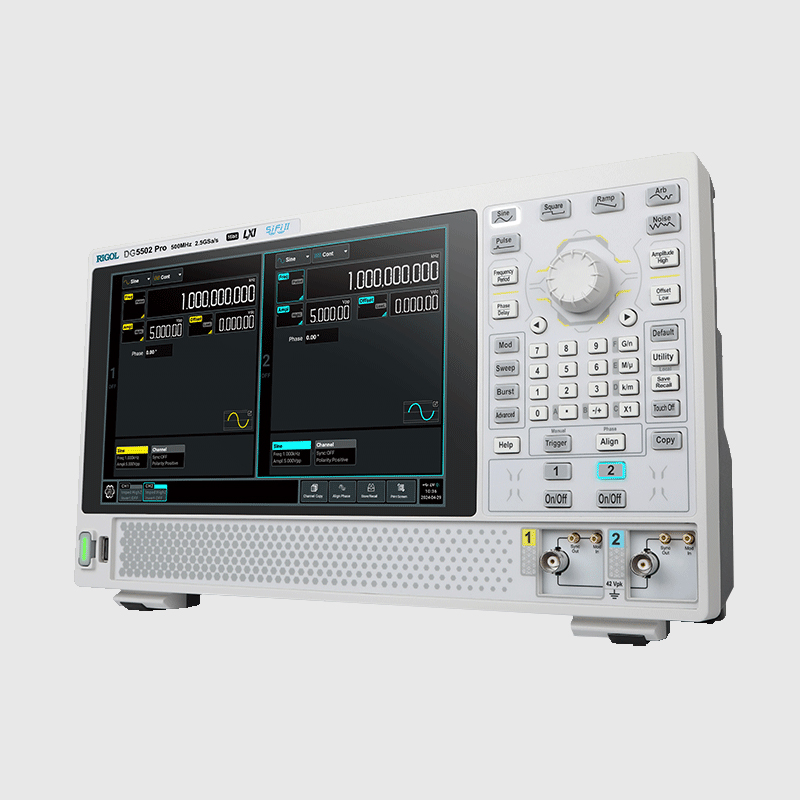

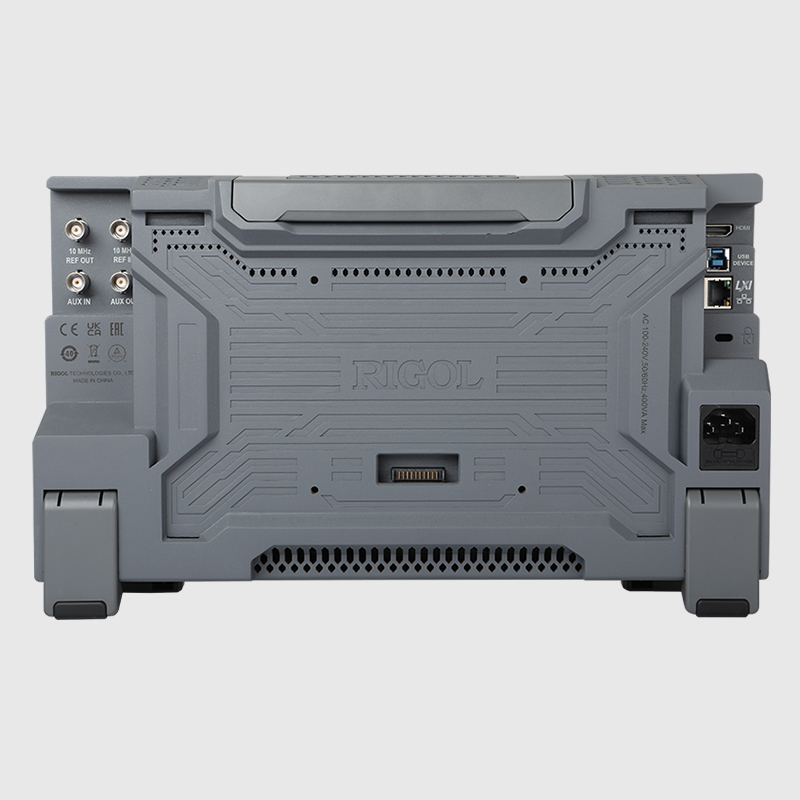

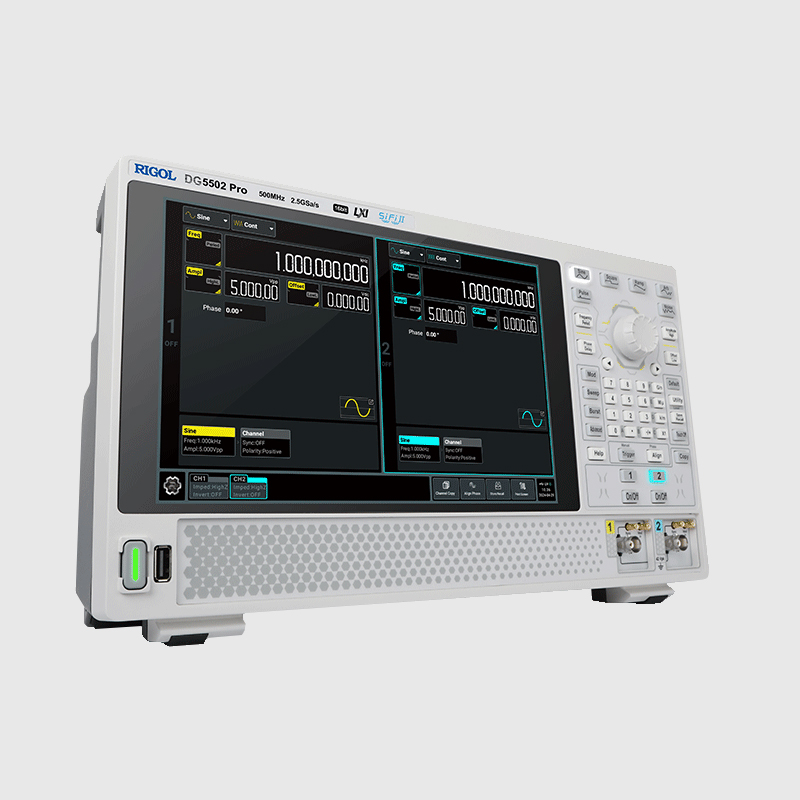

普源精电RIGOL 函数/任意波形发生器 DG5000 Pro系列

输出频率:500MHz 通道数:2CH 采样率:2.5GSa/s 垂直分辨率:16bits 任意波长度:128Mpts .opt

品牌名称：普源精电

产品型号：DG5502 Pro/DG5352 Pro/DG5252 Pro

获取报价 加入询盘
产品规格
产品介绍
DG5000 Pro 系列函数/任意波形发生器具有 2.5 GSa/s 最高采样率，64 Mpts/CH（选配 128 Mpts/CH）最大存储深度，集函数发生器、任意波形发生器、噪声发生器、脉冲发生器、谐波发生器、模拟/数字调制器等功能于一身，支持电池舱供电，是一款多功能、高性价比的双通道函数/任意波形发生器。
资料下载

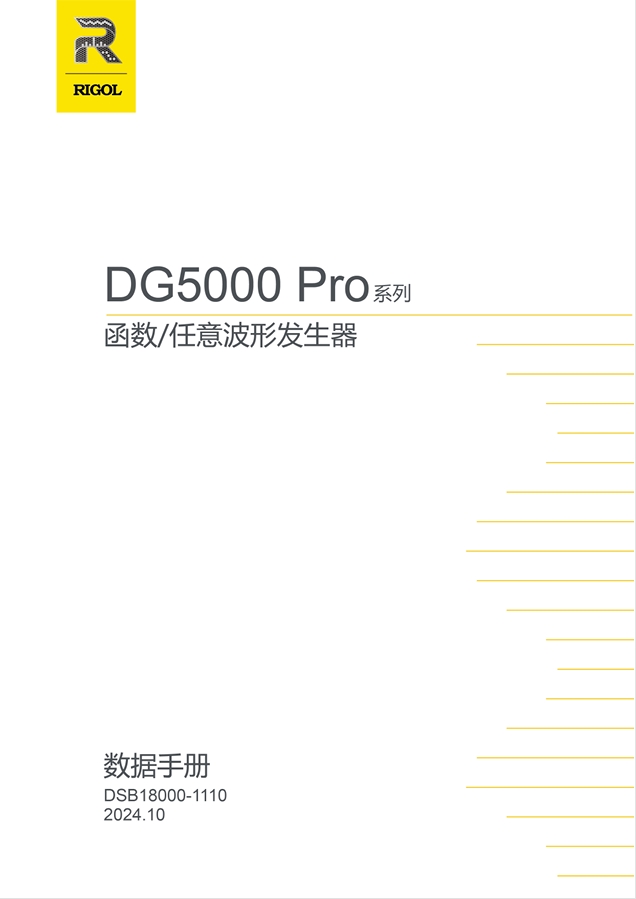

产品资料-普源精电RIGOL 函数/任意波形发生器 DG5000 Pro系列
21页
用户手册-普源精电RIGOL 函数/任意波形发生器 DG5000 Pro系列
138页
渠道商
产品详情

产品概述

DG5000 Pro 系列函数/任意波形发生器具有 2.5 GSa/s 最高采样率，64 Mpts/CH（选配 128 Mpts/CH）最大存储深度，集函数发生器、任意波形发生器、噪声发生器、脉冲发生器、谐波发生器、模拟/数字调制器等功能于一身，支持电池舱供电，是一款多功能、高性价比的双通道函数/任意波形发生器。

产品特点

  •  双通道输出，对地隔离

  • 最高采样率 2.5 GSa/s

  • 最高输出频率 500 MHz

  • 垂直分辨率 16 bit

  • 方波最高频率 170 MHz，上升时间低至 0.8 ns

  • 脉冲波最高频率 120 MHz，最小脉宽 4.2 ns

  •  内置最高 20 次谐波发生器

  •  最大任意波长度达 64 Mpts/CH（选配 128 Mpts/CH）

  • 支持选配序列、IQ、多脉冲、码型和多音输出

  • 支持电池舱供电，可应对现场测试需求

  • 10.1 英寸高清触控大屏，方便您对双通道波形同时进行参数设置

  • 标配 Web Control 网页控制功能，远程协作更加便捷

产品选型

型号

最高输出频率

采样率

垂直分辨率

通道数

任意波长度

DG5502 Pro

500MHz

2.5GSa/s

16bits

2CH

128Mpts .opt

DG5352 Pro

350MHz

2.5GSa/s

16bits

2CH

128Mpts .opt

DG5252 Pro

250MHz

2.5GSa/s

16bits

2CH

128Mpts .opt

技术参数

技术指标综述

型号

DG5252   Pro

DG5352   Pro

DG5502   Pro

最高频率

250   MHz

350   MHz

500   MHz

通道数

2 通道

最高采样率

2.5 GSa/s

垂直分辨率

16 位

通道同步Skew可调节范围

-200   ns~+200 ns

波形存储深度

标配 64   Mpts/CH，选配 128 Mpts/CH

波形输出

输出模式

连续波、调制、扫频、猝发、高级

连续波形

正弦波、方波、锯齿波、脉冲、噪声、任意波、谐波

调制

调幅、调频、调相、叠加、幅移键控、频移键控、相移键控、脉宽调制

扫频

线性扫频、对数扫频、步进扫频

猝发

N 循环、门控

高级波形

标配：任意波、PRBS

选配：序列、多脉冲、多音、码型、IQ
