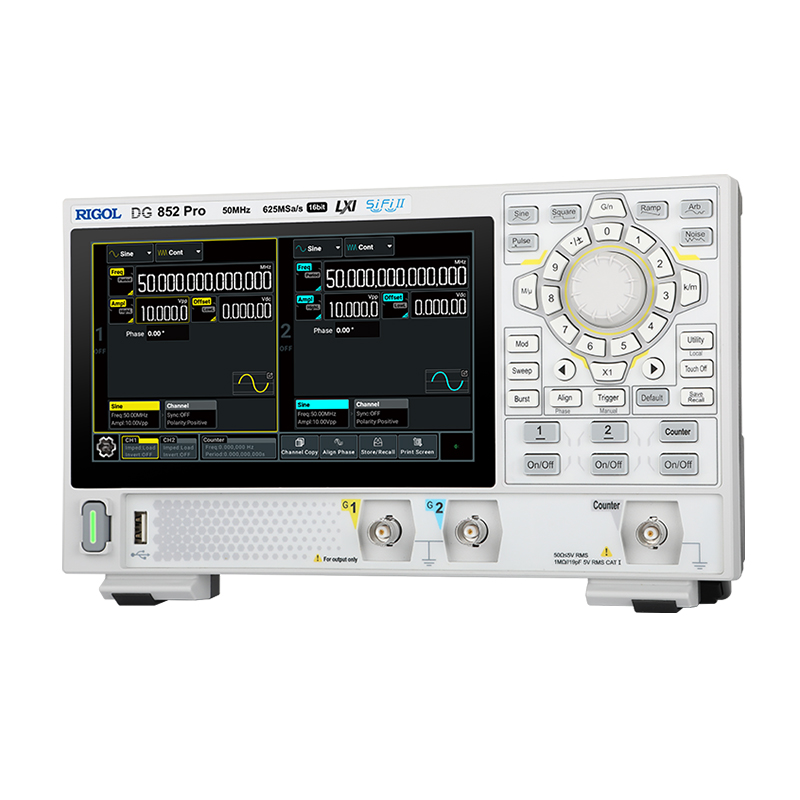

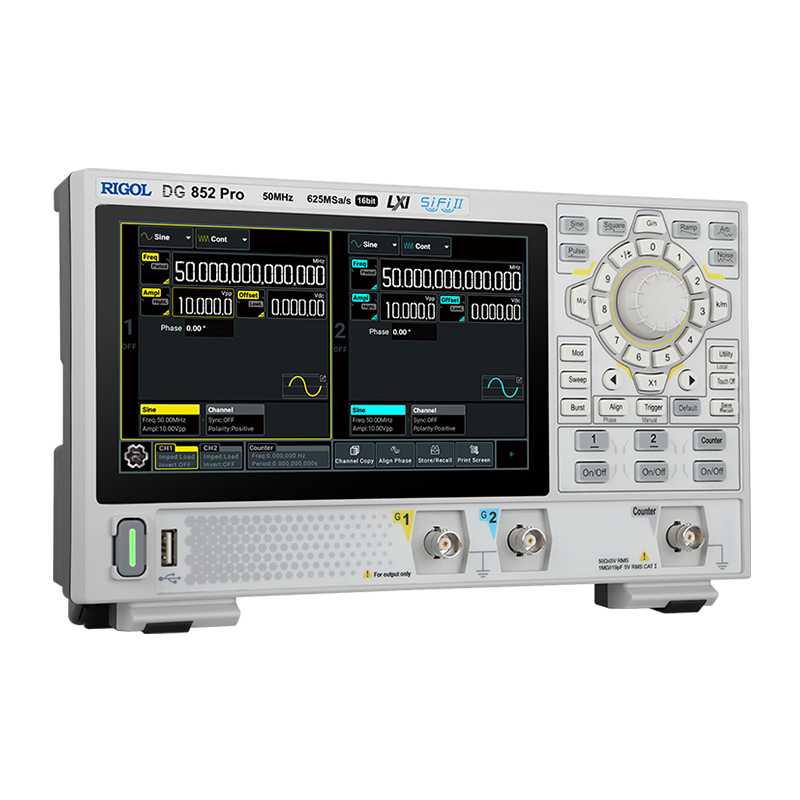

普源精电RIGOL 函数/任意波形发生器 DG800 Pro系列

输出频率:50MHz 通道数:2CH 采样率:625MSa/s 垂直分辨率:16bits 任意波长度:2M(8M opt.)

品牌名称：普源精电

产品型号：DG821 Pro/DG822 Pro/DG852 Pro

获取报价 加入询盘
产品规格
产品介绍
DG800 Pro系列函数/任意波形发生器是一款集函数发生器、任意波形发生器、噪声发生器、脉冲发生器、谐波发生器、 模拟/数字调制器、频率计等功能于一身的多功能信号发生器。全新的外观及人性化的界面设计，带来友好的用户体验。
资料下载
产品资料-普源精电RIGOL 函数/任意波形发生器 DG800 Pro系列
19页
用户手册-普源精电RIGOL 函数/任意波形发生器 DG800 Pro系列
115页
渠道商
产品详情

产品概述

DG800 Pro 系列函数/任意波形发生器具有 625 MSa/s 最高采样率，标配 2 Mpts/CH 最大存储深度，集函数发生器、任意波形发生器、噪声发生器、脉冲发生器、谐波发生器、模拟/数字调制器、频率计等功能于一身，是一款多功能、高性价比的函数/任意波形发生器。

产品特点

  • 最高采样率 625 MSa/s

  • 最高输出频率 50 MHz

  • 垂直分辨率 16 bit

  • 任意波编辑功能，最大任意波长度达 2 Mpts/CH（选配 8 Mpts/CH）

  • 内置最高 20 次谐波发生器

  • 独立的信号频率测量通道，最大测量频率 500 MHz

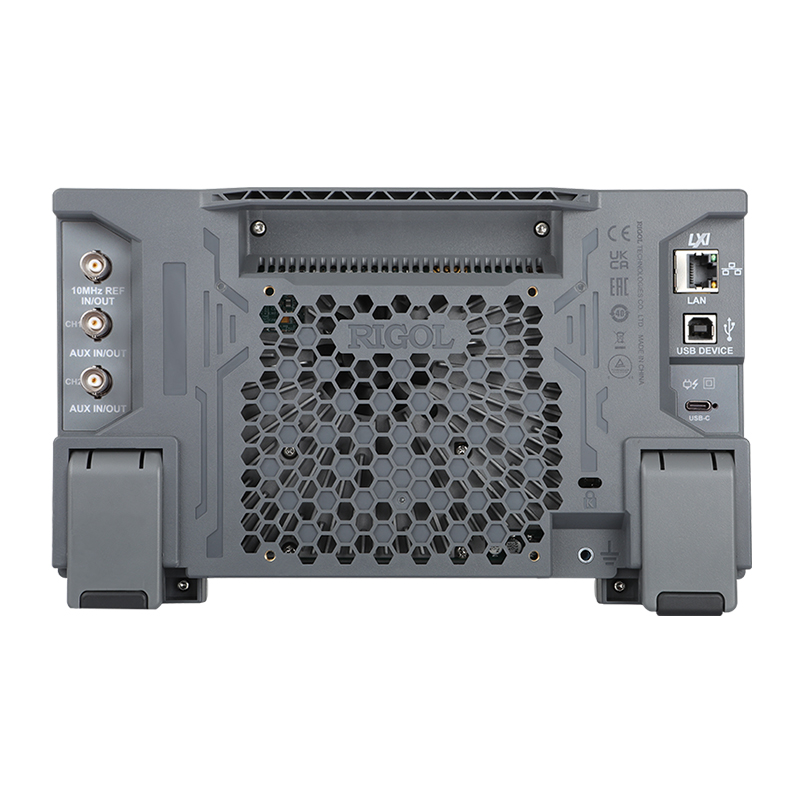

  • USB 和 LAN 接口提供远程连接能力

  • Type-C 电源接口，支持移动电源供电，可应对现场测试需求

  • 标配 Web Control 网页控制功能，远程协作更加便捷

产品选型

型号

最高输出频率

采样率

垂直分辨率

通道数

任意波长度

DG821 Pro

25MHz

625MSa/s

16bits

1CH

2M(8M opt.)

DG822 Pro

25MHz

625M Sa/s

16bits

2CH

2M(8M opt.)

DG852 Pro

50MHz

625M Sa/s

16bits

2CH

2M(8M opt.)

技术参数

技术指标综述

型号

DG821   Pro

DG822   Pro

DG852   Pro

最高频率

25 MHz

25 MHz

50 MHz

通道数

1 通道

2 通道

2 通道

采样率

625 MSa/s

垂直分辨率

16 位

波形存储深度

标配 2   Mpts/CH，选配 8 Mpts/CH

频率特性

正弦波

1 μHz~25   MHz

1 μHz~25   MHz

1 μHz~50   MHz

方波

1 μHz~20   MHz

1 μHz~20   MHz

1 μHz~40   MHz

锯齿波

1 μHz~1   MHz

脉冲波

1 μHz~10   MHz

1 μHz~10   MHz

1 μHz~25   MHz

任意波

1 μHz~10   MHz

1 μHz~10   MHz

1 μHz~15   MHz

谐波

1 mHz~10   MHz

1 mHz~10   MHz

1 mHz~25   MHz

序列

1 μSa/s~312.5   MSa/s

噪声（-3   dB）

典型值（0   dBm），>250 MHz 带宽

输出频率分辨率

1 μHz   或 12 位

准确度

±10-6   的设置值（除任意波和序列），0℃至 40℃

±10-6   的设置值±1 μHz（任意波和序列），0℃至 40℃
