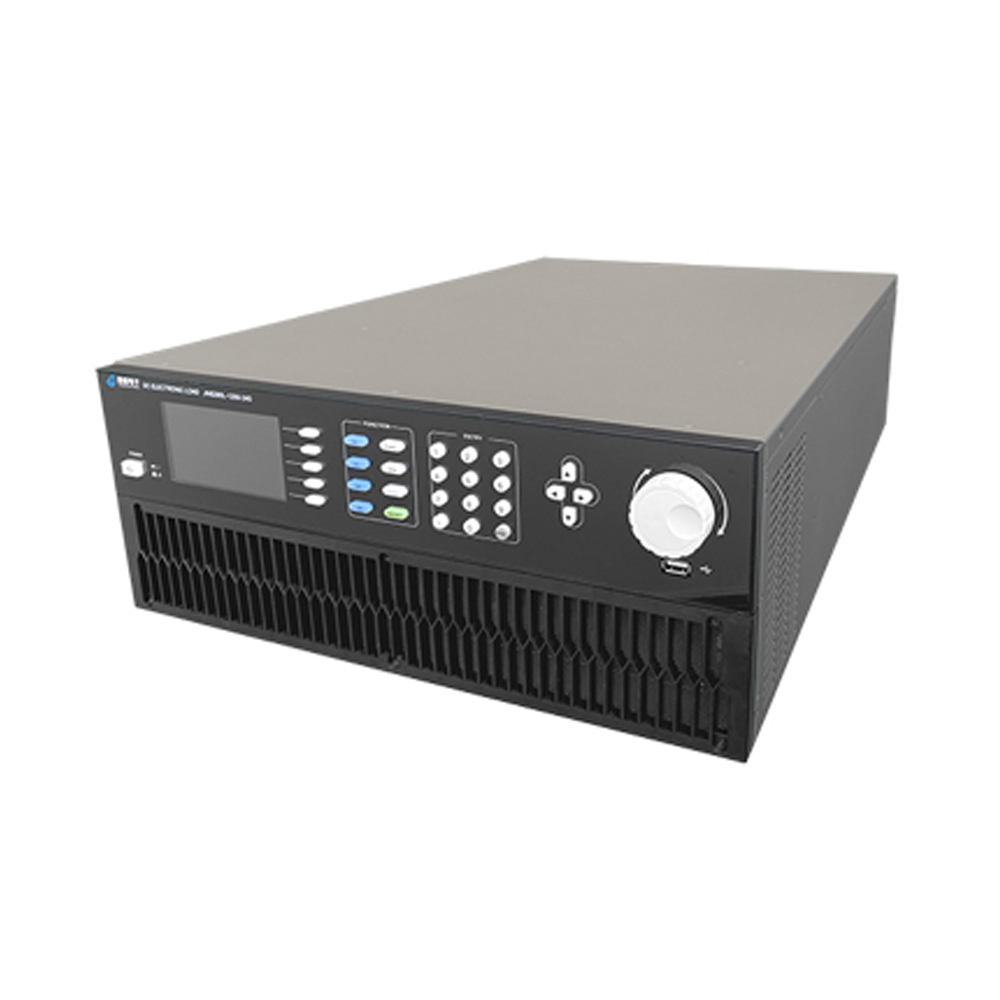

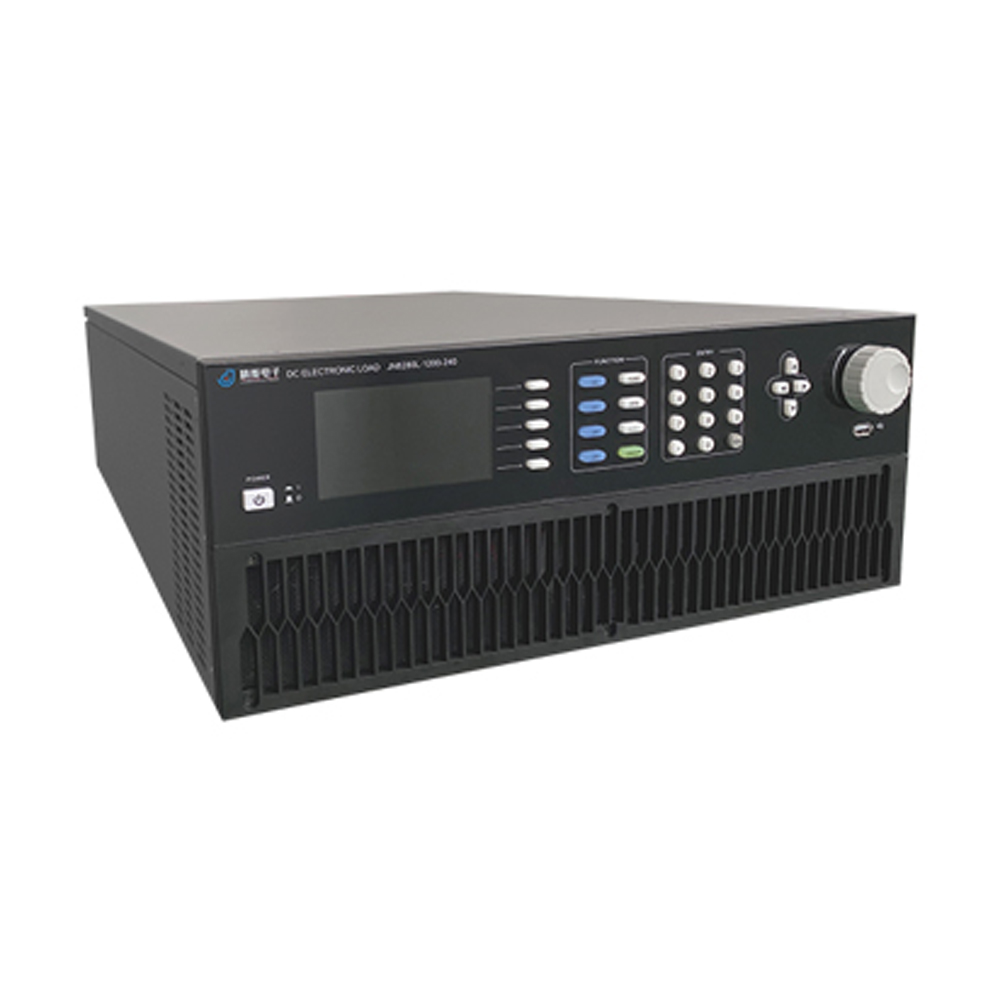

JN8200系列可编程直流电子负载8KW单机

JN8200系列中功率直流电子负载采用模块化设计理念，每一个模块均可自主配置成主机或者从机，客户可根据实际需求自由搭配。单模块实现4U/8KW功率，通过主从并联，最大功率可扩展到600kW。具有更快的环路响应和电流上升、下降速度，高达20KHz的动态负载特性，并具有全面的保护功能，可应用于动力电池的放电、直流充电桩、车载充电机（obc）及其他电力电子产品的测试使用。

产品特点
采用模块化设计，高功率密度：单模块可选4U/8KW
电压范围 : 150V、600V、1200V
电流范围：4U模组最高600A（24u机柜最大2400A）
支持主/从级联模式，通过并机通信线缆简单连接，即可实现多集并联，轻松扩容至600KW
提供多种工作模式：静态CC,CV,CR,CP；动态CC,CV,CR,CP
CV环路速度可调，匹配不同电源
短路模拟功能
提供40组时序List编程，每组支持高达100步任意工况设置
内置LAN、RS232、GPIB控制接口，并可提供外部IO触发功能
OCP/OPP测试功能
保护功能：过电压、过电流、过功率、过热、反向告警等
独立主机控制，便于维护安装
4.3寸高清彩屏交互界面，显示信息丰富，操作方便直观

技术参数

机型	JN8240L-150-300		JN8240L-600-240		JN8240L-1200-120
功率	4000W		4000W		4000W
电压	0~150V		0~600V		0~1200V
电流	0~300A		0~240A		0-120A
最小操作电压	0.1V->30A	1.2V-300A	0.35V->24A	3.5V->240A	0.35V->12A	3.5V->120A
静态特性
恒电流模式
范围	0~300A		0~240A		0~120A
分辨率	1mA		1mA		1mA
精度	0.05%+0.05%FS		0.05%+0.05%FS		0.05%+0.05%FS
恒电阻模式
范围	0.01-99999ohm		0.01~99999ohm		0.01~99999ohm
分辨率	10mohm		10mohm		10mohm
精度	Vin/Rset*(0.2%)+0.2%IFS		Vin/Rset*(0.2%)+0.2%IFS		Vin/Rset(0.2%)+0.2%IFS
恒电压模式
范围	0-150V		0~100V	0~600V	0~100V	0~1200V
分辨率	lmV		1mV		1mV
精度	0.025%+0.025%FS		0.025%+0.025%FS		0.025%+0.025%FS
恒功率模式
范围	0~4000W		0~4000W		0~4000W
分赠率	0.1W		0.1W		0.1W
精度	0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS
			动态特性
时间(T1&72)
范田	0.025-9999.99ms		0.025-9999.99ms		0.025-9999.99ms
分辨率	1us		1us		1us
精度	1uS+100ppm		1uS+100ppm		1uS+100ppm
斜率
范围	10mA-3A/uS		10mA-3A/uS		10mA-3A/uS
分辨率	1mA/uS		1mA/uS		1mA/uS
最小上升时间	30us		30us		30us
电流
范围	0~300A		0~240A		0~120A
分辨率	1mA		1mA		1mA
精度	0.2%FS		0.2%FS		0.2%FS
量测
电压读值
范围	0~150V		0~100V	0~600V	0~100V	0~1200V
分辨率	1mV		1mV		1mV
精度	0.015%+0.015%FS		0.015%+0.015%FS		0.015%+0.015%FS
电流读值
范围	0~300A		0~240A		0~120A
分辨率	1mA		1mA		1mA
精度	0.05%+0.05%FS		0.05%+0.05%FS		0.05%+0.05%FS
功率读值
范围	0~4000W		0~4000W		0~4000W
分辨率	0.1W		0.1W		0.1W
精度	0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS
短路电流	300A		240A		120A
外形尺寸(HWD)	177440600mm		177440600mm		177440600mm

机型	JN8280L-150-600		JN828OL-600-480		JN8280L-1200-240		N8232H-1200-960
功率	8000W		8000W		8000W		32000W
电压	0~150V		0~600V		0~120V		0~1200V
电流	0~600A		0一480A		0~240A		0-960A
最小操作电压	0.1V->60A	1.2V->600A	0.35V->48A	3.5V->480A	0.35V-24A	3.5V->240A	0.35V->96A	3.5V->960A
静态特性
恒电流模式
范围	0~600A		0-480A		0~240A		0-960A
分辨率	1mA		1mA		1mA		1mA
精度	0.05%+0.05%FS		0.05%+0.05%FS		0.05%+0.05%FS		0.05%+0.05%FS
恒电阻模式
范围	0.01-99999ohm		0.01-99999ohm		0.01~99999ohm		0.01~24999.75ohm
分辨率	10mohm		10mohm		10mohm		10mohm
柄度	Vin/Rset*(0.2%)+0.2%1FS		vin/Rset*(0.2%6)+0.2%1FS		Vin/Rset*(0.2%)+0.2%IFS		vin/Rset*(0.2%)+0.2%
恒电压模式
范围	0~150V		0~100V	0~600V	0~100V	0~1200V	0~100V	0~1200V
分辨率	1mv		1mv		1mv		1mV
精度	0.025%+0.025%FS		0.025%+0.025%FS		0.025%+0.025%FS		0.025%+0.025%FS
恒功率模式
范围	0~8000W		0~8000W		0~8000W		0~32000W
分辨率	0.1W		0.1W		0.1W		0.1W
糯度	0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS
动态特性
时间(T1&T2)
范围	0.025-9999.99ms		0.025-9999.99ms		0.025-9999.99ms		0.025-9999.99ms
分辨率	1uS		1uS		1uS		1uS
精度	1uS+100ppm		1uS+100ppm		1uS+100ppm		1uS+100ppm
斜率
范围	10mA-3A/uS		10mA-3A/uS		10mA-3AfuS		10mA-3A/uS
分辨率	1mA/uS		1mA/uS		1mA/uS		1mA/uS
最小上升时间	30us		30us		30us		30us
电流
范围	0~600A		0~480A		0~240A		0~960A
分辨率	1mA		1mA		1mA		1mA
精度	0.2%FS		0.2%FS		0.2%FS		0.2%FS
量测
电压读值
范围	0~150V		o-100V	0-600V	.modelist li.mian_cat,li { /* list-style: none; / } li.mian_cat{ clear:both; width:100%; } .catlevel_2 li{ float:left; min-width: 100px; } .ct_btn{border-radius: 0.04rem; width: 1.45rem; padding: 0 0.15rem; text-align: center; font-size: 0.15rem; line-height: 0.4rem; color: #ffffff; background-color: #4293f4; clear: both; display: block; } .markdown-body table { border-collapse: collapse; border-spacing: 0; } .markdown-body td, .markdown-body th { padding: 0; } .markdown-body { -moz-box-sizing: border-box; box-sizing: border-box; } .markdown-body table { width: 100%; overflow: auto; word-break: normal; word-break: keep-all; } .markdown-body table th { font-weight: bold; background-color: #efefef; } .markdown-body table th, .markdown-body table td { padding: 6px 13px; border: 1px solid #ccc; } .markdown-body table tr { background-color: #fff; border-top: 1px solid #ccc; } .markdown-body table tr:nth-child(2n) { background-color: #f9f9f9; } 相关产品武汉精能电池模拟器 JNBI1030 JNBI1030 武汉精能电池模拟器 JNBI1030 JNBI1030 产地：中国大陆品牌：武汉精能主要技术参数：JNBI1030 电池模拟器电池模拟器是BMS测试系统的核心组成部分，电池模拟器设计有8个功能插槽，每个插槽安装1块标准功能板卡。目前已有电... 市场价：￥0 画册说明书详情武汉精能电池模拟器 JNBI2010R JNBI2010R 武汉精能电池模拟器 JNBI2010R JNBI2010R 产地：中国大陆品牌：武汉精能主要技术参数：JNBI2010R 电池模拟器武汉精能电子推出的 “ JNBI2010R系列超高精度多通道电池模拟器”，19寸3U机箱单机容纳多达24个通道，且各通道间... 市场价：￥0 画册说明书详情武汉精能高精度双向直流电源 JNB120501R系列 JNB120501R系列武汉精能高精度双向直流电源 JNB120501R系列 JNB120501R系列产地：中国大陆品牌：武汉精能主要技术参数：JNB120501R系列高精度双向直流电源 JNBI20501R系列高精度双向直流电源为针对便携式电池供电产品（如蓝牙耳机、手机、AR/VR智能终端等）... 市场价：￥0 画册说明书详情武汉精能可编程直流电子负载 30KW DLH系列 DLH系列武汉精能可编程直流电子负载 30KW DLH系列 DLH系列产地：中国大陆品牌：武汉精能主要技术参数：DLH系列可编程直流电子负载 30KW拥有较完整的电力电子通用及特殊测试仪器产品线，包括可编程交流电源、可编程直流电源、可编程精密恒流... 市场价：￥0 画册说明书详情武汉精能可编程交流电源 DAL系列 DAL系列武汉精能可编程交流电源 DAL系列 DAL系列产地：中国大陆品牌：武汉精能主要技术参数：DAL系列可编程交流电源拥有较完整的电力电子通用及特殊测试仪器产品线，包括可编程交流电源、可编程直流电源、可编程精密恒流源、电子... 市场价：￥0 画册说明书详情武汉精能可编程直流电子负载DLL系列中功率 DLL&DLH系列 DLL&DLH系列武汉精能可编程直流电子负载DLL系列中功率 DLL&DLH系列 DLL&DLH系列产地：中国大陆品牌：武汉精能主要技术参数：DLL&DLH系列可编程直流电子负载DLL系列中功率拥有较完整的电力电子通用及特殊测试仪器产品线，包括可编程交流电源、可编程直流电源、可... 市场价：￥0 画册说明书详情资料申请在线留言 × 官方微信会员中心关于我们客服中心网站地图资源丰富租修服务严控渠道优质服务用户指南用户注册会员体系隐私策略使用条款入驻流程售后服务售后服务投诉与建议联系我们联系我们关于我们关于我们营业执照法律声明人才招聘 400-861-5117 服务时间：8：30-18：00 宜器网手机站关注宜器网公众号隐私策略使用条款法律声明网站地图联系我们 Copyright © 2021 深圳市宜器信息服务有限公司 All Rights Reserved 粤ICP备19069887号技术支持：易百讯 - 深圳网站建设
