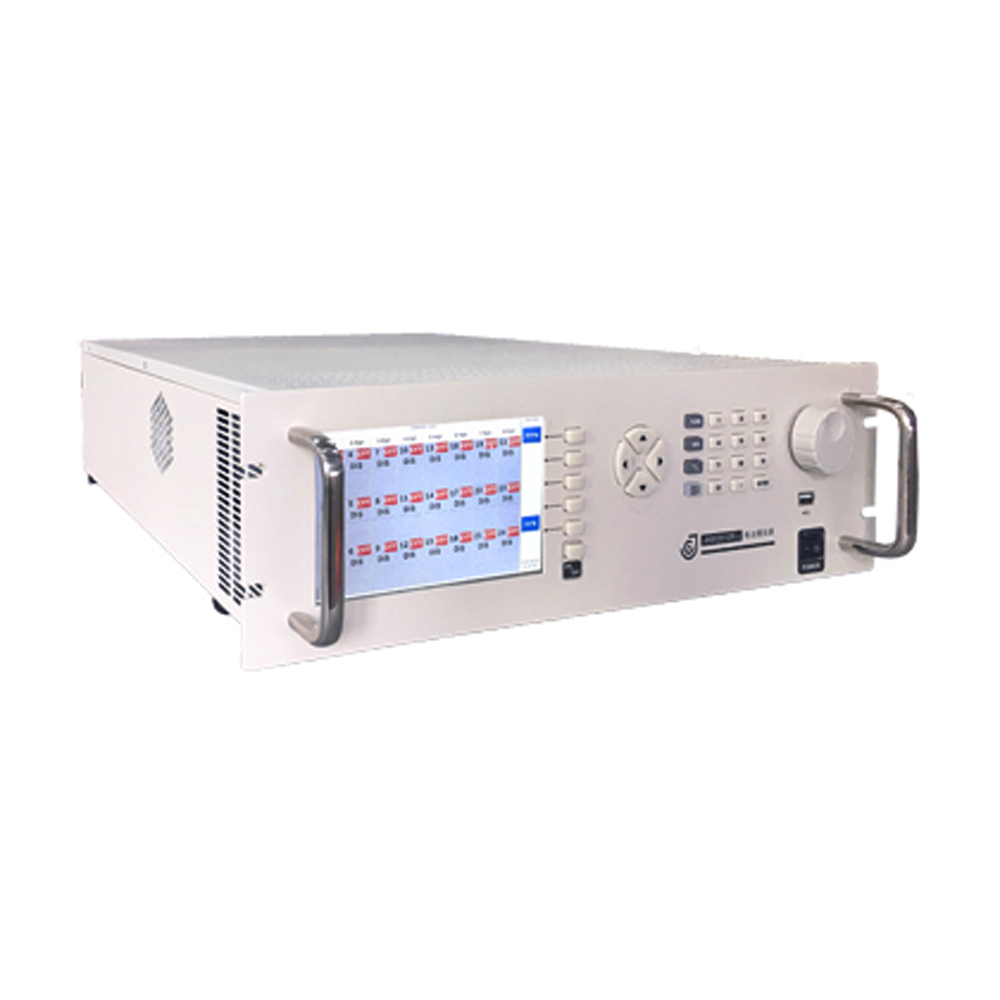

武汉精能 电池模拟器 JNBI2010R

机型

B11030

B11030-H

NB12010R

NB12010R-H

通道数

16

16

24

24

电压

0-5V

0-5V

0-6V

0-6V

电流

-3A~3A

-3A~3A

-1A~1A

-1A~1A

功率

15W

15W

6W

6W

性能指标

电压输出精度

1mV

1mV

0.3mV

1mV

电压输出分辨率

0.1mV

0.1mV

0.01mV

0.05mV

电流显示精度

1mA/1uA

1mA/1uA

1mA/1uA

1mA/1uA

电流显示分辨率

0.1mA/0.1uA

0.1mA/0.1uA

0.01mA/0.01uA

0.01mA/0.01uA

通道机同步性

<1ms

<1mS

<1ms

<1mS

通道间隔离电压

>1000V

>1000V

>1000V

>1000V

功能

保护功能

OVP、OCP

OVP、OCP

OVP、OCP

OVP、OCP

主动均衡

支持

支持

支持

支持

远端反馈

支持

支持

支持

支持

可申连通道数

200

200

200

200

总压板卡

电压输入范围

12V

有两种电源规格的输入

电压输出范围

30V-80V(12V输入)

电压输出设定分辨率

20mV

用16位DA，看实际情况

电压榆出设定精度

±0.25%FS(±200mV)

25℃±5℃

电压回采精度

±0.25%FS(±200mV)

25℃±5℃

电压回果分辨率

10mV

电流翰出范围

0~0.5A

电流回采精度( mA 档）

±(0.2%RD+0.2%FS)@(0~0.5A)

25℃±5℃

电流回采精度(uA 档〕

±(0.2%RD÷0.2%FS)@( 0~1mA )

25℃±5℃

电流回采分辨率

mA档位1mA ( 1mA~0.5A) uA档位1uA (1uA - 1mA )

mA uA分档处理，根据电流被动切档

通道间隔离电压

≥1000V

安规要求

通道数

1CH/PCS

电压远端补偿

不具备

保护功能

具备输出过流保护和过压保护

数字量板卡

输入通遒数

8

输入电压范围

0~12V

撷率识别范围

0~1MHz

信号最小脉宽1μs

占空比识别范围

0%~100%

占空比识别精度

1%@(0~10KHz)

输出通道数

8

输出电压范围

0~12V

输出频率范围

0~1MHz

占空比调节范围

0%~100%

占空比调节精度

1%(0~10KHz)

通道间隔离电压

1000V   Dc

模拟量
输出板卡

12V电压输出通道

输出通道数

10

输出电压范围

0~12V

电压设定精度

±0.5%FS

电压回读精度

±0.5%FS

输出电流范围

0-20mA

模拟量输出板卡

100mV电压输出通道

输出通道数

输出电压范围

-100mV~100mV

电压设定精度

±0.5%FS

电压回读精度

±0.5%FS

输出电流范围

0~20mA

电流输出通道

输出通道数

2

输出电流范围

-200mA-200mA

阻性负载

电流设定精度

±0.05%FS

-1mA-1mA范围内，不保证电流设定精度
  满足要求，只保证回读精度满足要求.

电流回读精度

±0.05%FS

输出电压范围

-5V~5V

程控电阻板卡

电阻可调范围

100Ω-10MΩ

电阻调节步进

10Ω

电阻精度

±0.5%

通道数

8

可扩展

最大输入电压

30V DC

最大输入电流

10mA

功率不超过1/16W

开、短路功能

具备

R-T表导入

具备

单台模拟器支持导入10种不同的R-T表〔表格
  大小不超过10kB)，表格果式需和客户确定.

指令响应时间

≤10ms

通道间及跨机同步时间

≤10ms

继电器板卡

通道数

32

触点最大电压

30VDC /125VAC

触点最大电流

1A

继电器类型

双刀双掷

继电器寿命

>10e5次@(30VDC1A)
