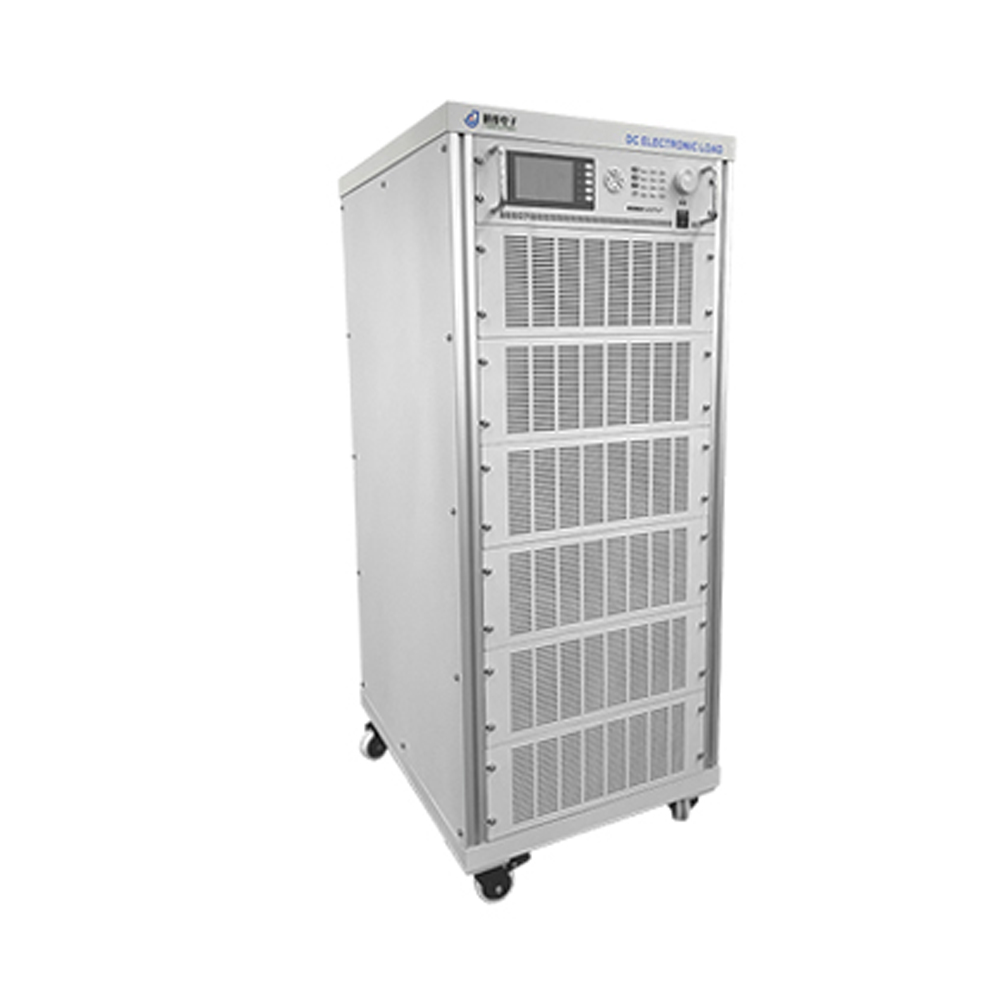

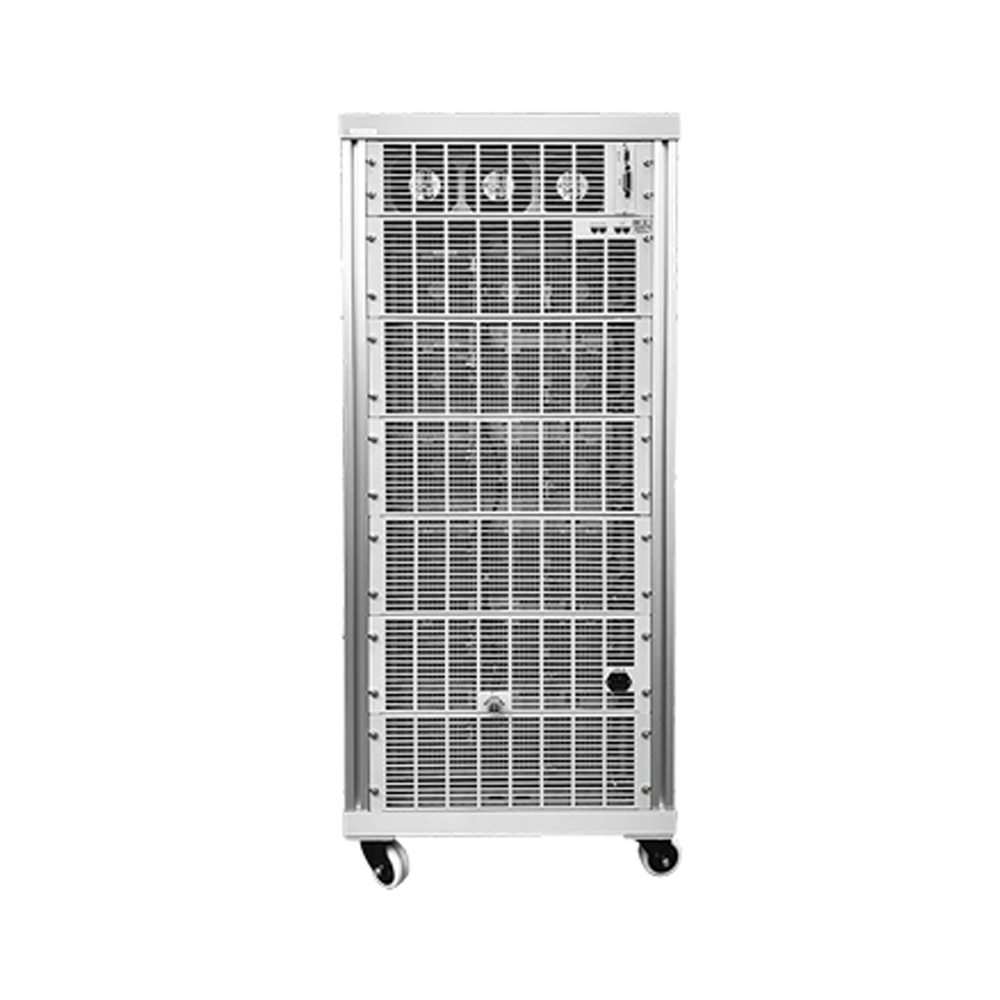

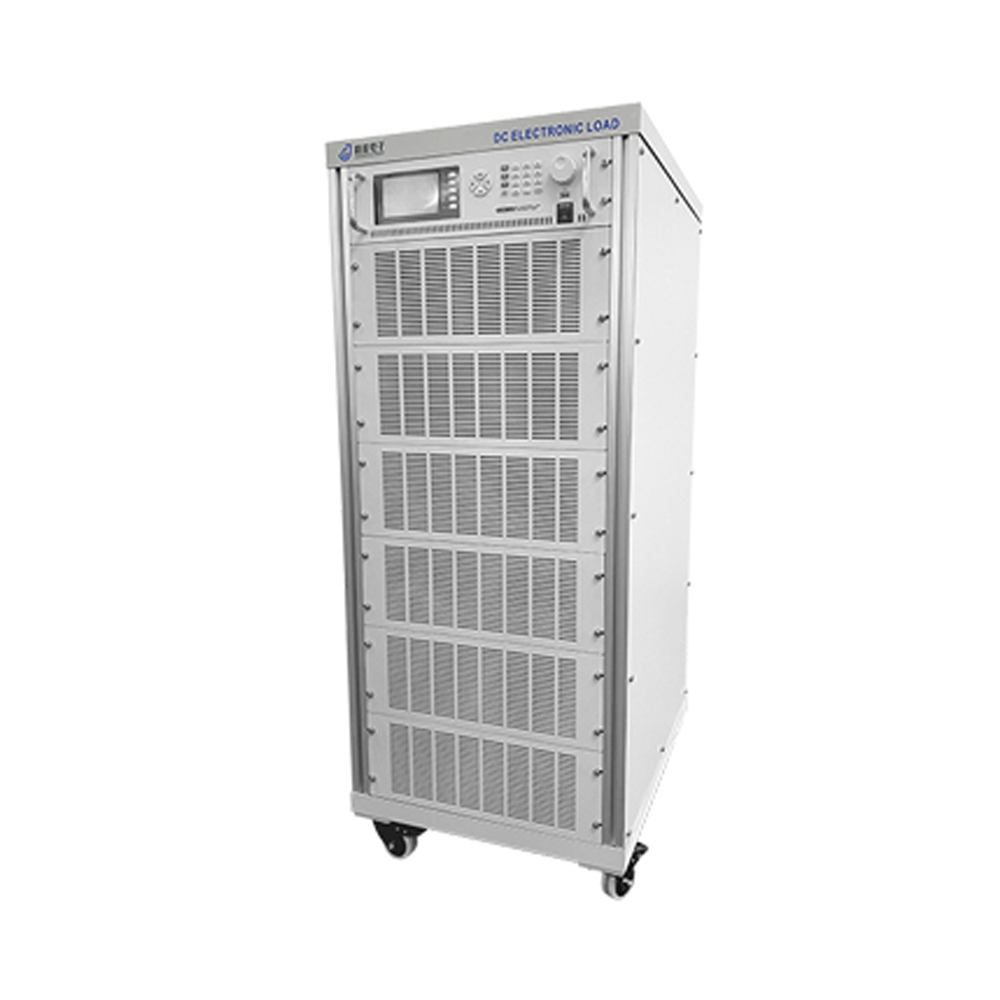

DLH系列可编程直流电子负载 30KW

拥有较完整的电力电子通用及特殊测试仪器产品线，包括可编程交流电源、可编程直流电源、可编程精密恒流源、电子负载、特殊充放电机等。同时也能根据客户需求进行系统集成整合，提供各类用途的通用和专用自动测试系统，可覆盖各类传统开关电源测试和新能源测试领域。

产品特点
采用5英寸TFT彩屏交互界面,显示信息丰富,操作方便直观
高功率密度设计,基础模块5KW4U结构设计
支持主/从级联模式,通过简单的外部信号连接,即可实现多台电子负载的并联工作(高达120KW)
工作电压:0-120V/0-600V/0-1200V
工作电流:并机模式下最高可达2400A
采用16位高精度AD转换器,可得到高精度的电压、电流和功率测量值
高达200KHz的采样速率,可根据客户需要定制显示电压、电流波形
支持CC(恒电流)、C∨(恒电压)、CR(恒电阻)、CP(恒功率)四种基本工作模式
提供电池测试模式,能方便快捷的检测电池内阻、容量、保护性能等指标
提供高达20KHz的可编程动态测试功能
提供40组序列编程测试功能,每组支持高达100步的任意工况设置,方便客户多种定制化测试的存储调用
低压情况下可提供足够的电流拉载能力(0.8V150A@120V机种)
具有过功率(OPP)、过电流(OCP)、过电压(OVP)、过温度(OTP)及正负反接(REV)等保护和警告
提供GPB、RS232、LAN、USB等通讯接口,可根据用户需要选配
全系列产品通过CE认证

智能化交互设计

5英寸TFT显示屏配合外置5个辅助功能按键,实现柔性的交互设计。

一键式模式切换,方便工程师快速调用各种模式进行测试。全面的参数及状态显示,使用者无

须任何操作即可了解设备当前工作状态。

主/从式级联控制

DLH系列电子负载采用主/从式级联设计;当客户产品功率需求增加的条件下,可根据要求将同型号的负载进行并联且实现均流控制。

静态测试模式

极具人性化的操作界面,可简单、直观的实现定电流、定电压、定电阻、定功率各种模式切换。

电池测试模式

电池测试模式可进行电池放电测试和电池保护功能测试,方便用户对电池产品进行质量和可靠性的评估

电池放电测试可对电池按各种放电终止条件进行放电工作,计算和统计电池内阻、容量、能量等指标参数

电池保护测试可检测电池按保护电流放电触发保护的时间

动态测试及序列测试模式

DLL/DLH系列大功率电子负载根据客户用户可以通过编辑程序序列操作每一个产品的动态特性,可模拟高达20KHz的快速单步静态加载模式和其设定值,以及时间来动态负载转换;使用者可通过编辑高低负载电流，上升时间、下降时间以及各负载电流持续时间等参数来编辑动态负载波形；

用户可以通过编辑程序序列操作灭一个单步静态加载模式和其设定值，以及时间来产生各种输入变化顺序。单个程序最多可保电流100步,单步的时间为1mS~60s;用户可根据需求任意存储40组程序。

产品类别	规格型号	现名称	原名称
多功能可编程电子负载	6KW/120V/400A	JN8160L-120-400	DLL60-120-400
	3KW/120V/240A	JN8130L-120-240	DLL30-120-240
	5KW/600V/200A	JN8150L-600-200	DLL50-600-200
	5KW/1200V/100A	JN8150L-1200-100	DLL50-1200-100
	10KW/1200V/200A	JN8110H-1200-200	DLH10-1200-200
	15KW/1200V/300A	JN8115H-1200-300	DLH15-1200-300
	20KW/1200V/400A	JN8120H-1200-400	DLH20-1200-400
	25KW/1200V/500A	JN8125H-1200-500	DLH25-1200-500
	30KW/1200V/600A	JN8130H-1200-600	DLH30-1200-600

技术参数

机型	现名称	JN8110H-1200-200		JN8115H-1200-300		JN8120H-1200-400		JN8125H-1200-500		JN8130H-1200-600
	原名称	DLH10-1200-200		DLH15-1200-300		DLH20-1200-400		DLH25-1200-500		DLH30-1200-600
功率		10000W		15000W		20000W		25000W		30000W
电压		0~1200V		0~1200V		0~1200V		0~1200V		0~1200V
电流		0~200A		0~300A		0~400A		0~500A		0~600A
最小开启电压		1.5V->100A		1.5V->150A		1.5V->200A		1.5V->250A		1.5V->300A
静态特性
恒电流模式
范围		0-200A		0-300A		0-400A		0-500A		0-600A
分辨率		1mA		1mA		1mA		1mA		1mA
精度		0.05%+0.05%FS		0.05%+0.05%FS		0.05%+0.05%FS		0.05%+0.05%FS		0.05%+0.05%FS
恒电阻模式
范围		0.01-49999.5ohm		0.01-33333ohm		0.01-24999.75ohm		0.01-19999.8ohm		0.01~16666.5ohm
分辨率		10mohm		10mohm		10mohm		1omohm		10mohm
精度		Vin/Rset*(0.2%)+0.2%IFS		Vin/Rset*(0.2%)+0.2%IFS		Vin/Rset*(0.2%)+0.2%IFS		Vin/Rset*(0.2%)+0.2%IFS		Vin/Rset*(0.2%)+0.2%IFS
恒电压模式
范围		0~100V	0~1200W	0~100V	0~1200W	0~100V	0~1200W	0~100V	0~1200W	0~100V	0~1200W
分辨率		1mV		1mV		1mV		1mV		1mV
精度		0.025%+0.025%FS		0.025%+0.025%FS		0.025%+0.025%FS		0.025%+0.025%FS
恒功率模式
范围		0-10000W		0-15000W		0-20000W		0-25000W		0-30000W
分辨率		10mW		10mW		10mW		10mW		10mW
精度		0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS
动态特性
时间(T1&T2)
范围		0.025-9999.99ms		0.025-9999.99ms		0.025-9999.99ms		0.025-9999.99ms		0.025-9999.99ms
分辨率		1us		1us		1us		1us		1us
精度		1uS+100ppm		1uS+100ppm		1uS+100ppm		1uS+100ppm		1uS+100ppm
斜率
范围		10mA-3A/us		10mA-3A/us		10mA-3A/us		10mA-3A/us		10mA-3A/us
分辨率		1mAuS		1mA/us		1mA/us		1mA/us		1mA/us
最小上升时间		30us		30us		30us		30us		30us
电流
范围		0-200A		0-300A		0-400A		0-500A		0-600A
分辨率		1mA		1mA		1mA		1mA		1mA
精度		0.05%FS		0.05%FS		0.05%FS		0.05%FS		0.05%FS
量测
电压读值
范围		0~1200V		0~1200V		0~1200V		0~1200V		0~1200V
分辨率		1mV		1mV		1mV		1mV		1mV
辆度		0.015%+0.015%FS		0.015%+0.0159%FS		0.015%+0.015%FS		0.015%+0.015%FS		0.015%+0.015%FS
电流渎值
范围		0~200A		0~300A		0~400A		0~500A		0~600A
分辨率		1mA		1mA		1mA		1mA		1mA
精度		0.04%+0.04%FS		0.04%+0.04%FS		0.04%+0.04%FS		0.04%+0.04%FS		0.04%+0.04%FS
功率读值
范围		0~10000W		0~15000W		0~20000W		0~25000W		0~30000W
分辨率		1mW		1mW		1mw		1mW		1mW
精度		0.1%+0.1%FS		0.1%+0.1%FS		0.1%+0.1%FS		0.1%+0.1%FS		0.1%+0.1%FS
短路电流		200		300		400		500		600
外形尺寸(HWD)		492572706mm		757572706mm		935572706mm		1113572706mm		1292752706mm
