JNBI1030 电池模拟器

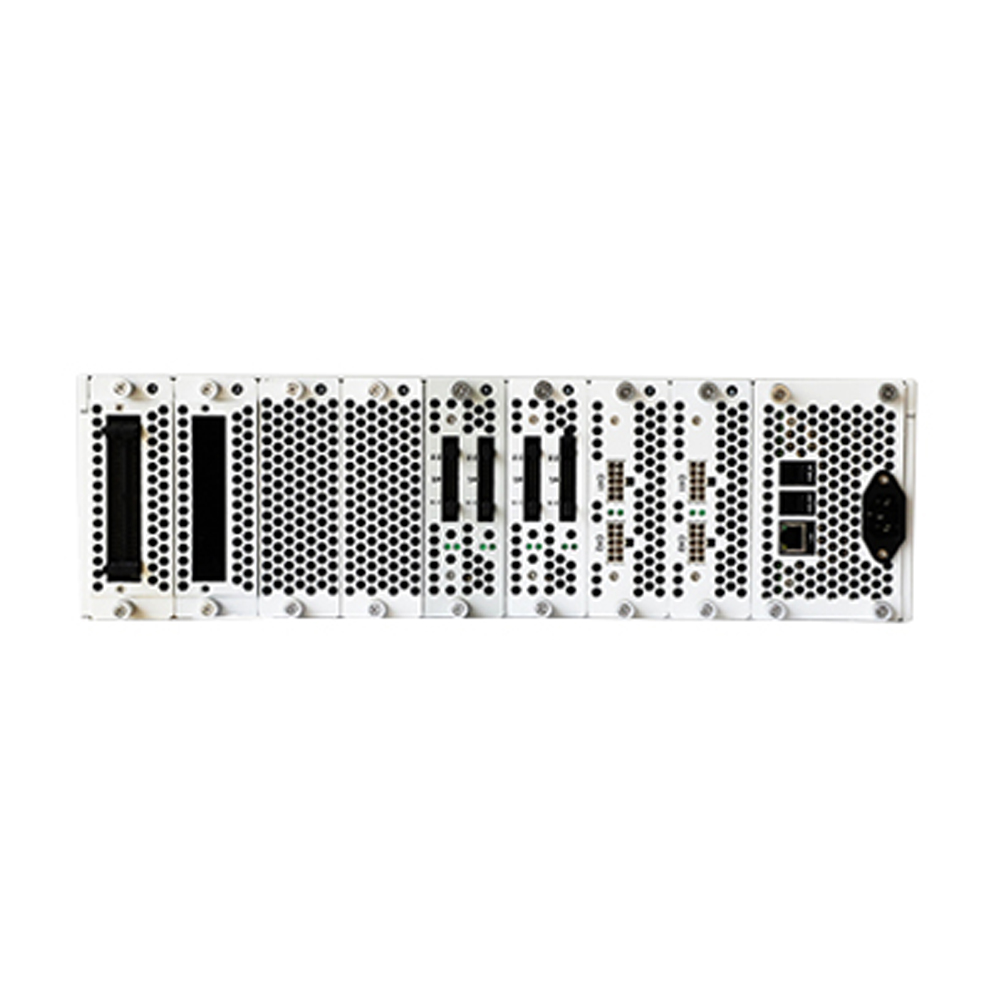

电池模拟器是BMS测试系统的核心组成部分，电池模拟器设计有8个功能插槽，每个插槽安装1块标准功能板卡。目前已有电芯模拟板卡、电阻矩阵板卡、数字IO板卡、模拟IO板卡、继电器矩阵板卡、绝缘电阻板卡等。通过安装不同的功能板卡，电池模拟器可以实现BMS系统中采样单元、控制单元、电流采样单元、绝缘监测单元的各种测试要求。
电池模拟器前面板设计有人机交互的界面，用户可通过显示界面和按键对板卡进行操作，并从显示界面获取板卡的当前信息，使用户在没有上位机的情况下也可以进行简单的测试。

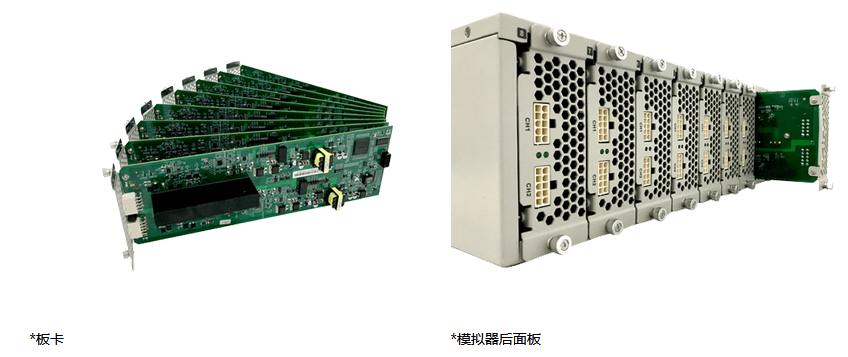

功能板卡介绍
电芯模拟板卡
电芯模拟板卡用于模拟单节电芯的电压、电流等参数。每个电芯模拟板卡有两个独立的通道，多个通道之间可以串联使用，最多可以200通道进行串联。每个通道具备独立的电流采样电路，电流采样电路具有两个量程:uA档量程为0~2mA，可用于静态电流的测量;mA档量程为0~3A可用于工作电流和均衡电流的测量。电芯模拟板卡提供主动均衡测试模式，在主动均衡测试模式下，电芯模拟板卡可实现电流双向流动。
电阻矩阵板卡
电阻矩阵板卡主要用于模拟BMS中的NTC/PTC温度采样电阻，同时也可作为一些信号的上下拉电阻。每个电阻矩阵板卡有8个独立的通道，电阻模拟范围1009~10MΩ，最小步进为10Ω。
继电器矩阵板卡
继电器矩阵板卡用于模拟系统中的开关量,也可以用来实现信号通道切换的功能。每一块继电器矩阵把卡有32个DPDT继电器,每个继电器可独立控制。继电器最大切换电流1A,最大切换电压30VDC/125VAC。
数字IO板卡
数字IO板卡用于实现数字信号的输出和采集,包括PWM波形的检测和输出。每个数字IO板卡有16个输入通道和16个输出通道。信号频率最高可支持400kHz,信号电压最大可支持48V,信号电流最大可支持20mA。
模拟IO板卡
模拟IO板卡用于实现模拟信号的输岀和采集。每个模拟板卡有16个输入通道和2个输出通道。输入通道采用24位高精度ADC,支持最大10kS/s采样率。输出通道分辨率为16位。
技术参数
| 电芯模拟板卡 |
机型 | B11030 | B11030-H | NB12010R | NB12010R-H |
通道数 | 16 | 16 | 24 | 24 |
电压 | 0-5V | 0-5V | 0-6V | 0-6V |
电流 | -3A~3A | -3A~3A | -1A~1A | -1A~1A |
功率 | 15W | 15W | 6W | 6W |
性能指标 |
电压输出精度 | 1mV | 1mV | 0.3mV | 1mV |
电压输出分辨率 | 0.1mV | 0.1mV | 0.01mV | 0.05mV |
电流显示精度 | 1mA/1uA | 1mA/1uA | 1mA/1uA | 1mA/1uA |
电流显示分辨率 | 0.1mA/0.1uA | 0.1mA/0.1uA | 0.01mA/0.01uA | 0.01mA/0.01uA |
通道机同步性 | <1ms | <1mS | <1ms | <1mS |
通道间隔离电压 | >1000V | >1000V | >1000V | >1000V |
功能 |
保护功能 | OVP、OCP | OVP、OCP | OVP、OCP | OVP、OCP |
主动均衡 | 支持 | 支持 | 支持 | 支持 |
远端反馈 | 支持 | 支持 | 支持 | 支持 |
可申连通道数 | 200 | 200 | 200 | 200 |
设备 | 项目 | 参数 | 备注 |
总压板卡 | 电压输入范围 | 12V | 有两种电源规格的输入 |
电压输出范围 | 30V-80V(12V输入) |
|
电压输出设定分辨率 | 20mV | 用16位DA，看实际情况 |
电压榆出设定精度 | ±0.25%FS(±200mV) | 25℃±5℃ |
电压回采精度 | ±0.25%FS(±200mV) | 25℃±5℃ |
电压回果分辨率 | 10mV |
|
电流翰出范围 | 0~0.5A |
|
电流回采精度( mA 档） | ±(0.2%RD+0.2%FS)@(0~0.5A) | 25℃±5℃ |
电流回采精度(uA 档〕 | ±(0.2%RD÷0.2%FS)@( 0~1mA ) | 25℃±5℃ |
电流回采分辨率 | mA档位1mA ( 1mA~0.5A) uA档位1uA (1uA - 1mA ) | mA uA分档处理，根据电流被动切档 |
通道间隔离电压 | ≥1000V | 安规要求 |
通道数 | 1CH/PCS |
|
电压远端补偿 | 不具备 |
|
保护功能 | 具备输出过流保护和过压保护 |
|
数字量板卡 | 输入通遒数 | 8 |
|
输入电压范围 | 0~12V |
|
撷率识别范围 | 0~1MHz | 信号最小脉宽1μs |
占空比识别范围 | 0%~100% |
|
占空比识别精度 | 1%@(0~10KHz) |
|
输出通道数 | 8 |
|
输出电压范围 | 0~12V |
|
输出频率范围 | 0~1MHz |
|
占空比调节范围 | 0%~100% |
|
占空比调节精度 | 1%(0~10KHz) |
|
通道间隔离电压 | 1000V Dc |
|
模拟量
输出板卡 |
| 12V电压输出通道 |
|
输出通道数 | 10 |
|
输出电压范围 | 0~12V |
|
电压设定精度 | ±0.5%FS |
|
电压回读精度 | ±0.5%FS |
|
输出电流范围 | 0-20mA |
|
设备 | 项目 参数 | 备注 |
模拟量输出板卡 | 100mV电压输出通道 |
输出通道数 | 1
|
|
输出电压范围 | -100mV~100mV |
|
电压设定精度 | ±0.5%FS |
|
电压回读精度 | ±0.5%FS |
|
输出电流范围 | 0~20mA |
|
电流输出通道 |
输出通道数 | 2 |
|
输出电流范围 | -200mA-200mA | 阻性负载 |
电流设定精度 | ±0.05%FS | -1mA-1mA范围内，不保证电流设定精度
满足要求，只保证回读精度满足要求. |
电流回读精度 | ±0.05%FS |
输出电压范围 | -5V~5V |
|
程控电阻板卡 | 电阻可调范围 | 100Ω-10MΩ |
|
电阻调节步进 | 10Ω |
|
电阻精度 | ±0.5% |
|
通道数 | 8 | 可扩展 |
最大输入电压 | 30V DC |
|
最大输入电流 | 10mA | 功率不超过1/16W |
开、短路功能 | 具备 |
|
R-T表导入 | 具备 | 单台模拟器支持导入10种不同的R-T表〔表格
大小不超过10kB)，表格果式需和客户确定. |
指令响应时间 | ≤10ms |
|
通道间及跨机同步时间 | ≤10ms |
|
继电器板卡 | 通道数 | 32 |
|
触点最大电压 | 30VDC /125VAC |
|
触点最大电流 | 1A |
|
继电器类型 | 双刀双掷 |
|
|
