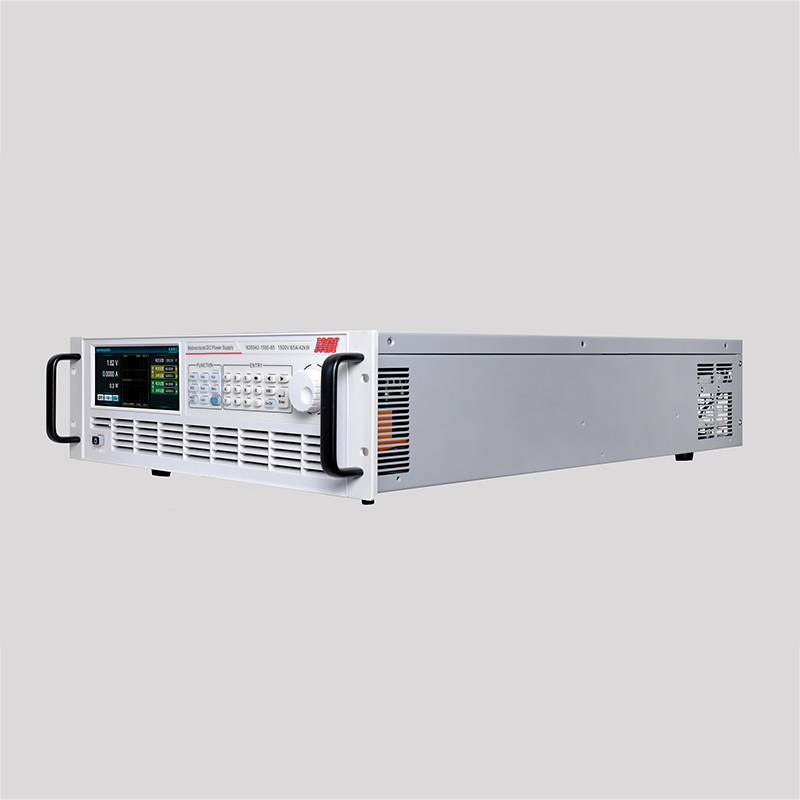

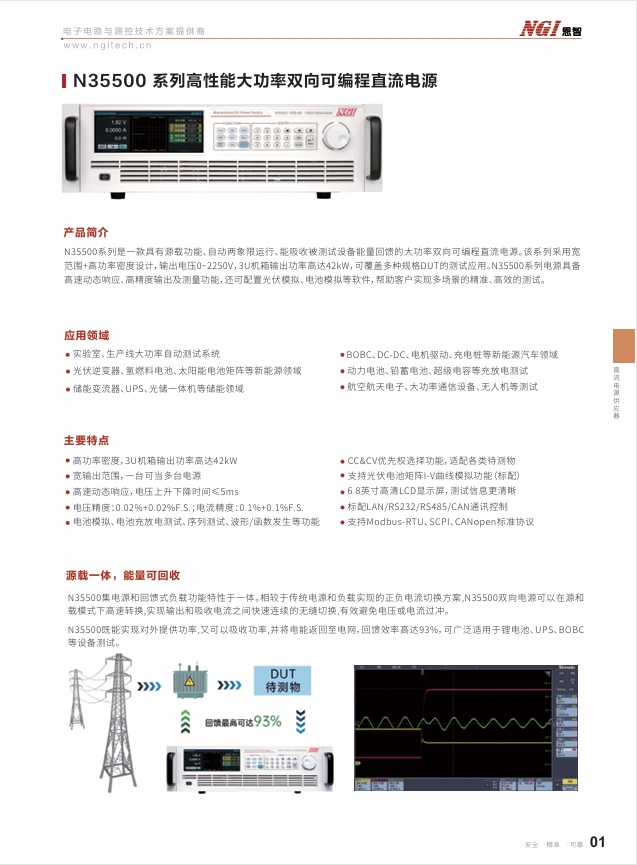

产品概述
N35500系列是一款具有源载功能、自动两象限运行、能吸收被测试设备能量回馈的大功率双向可编程直流电源。该系列采用宽范围+高功率密度设计，输出电压0~2250V，3U机箱输出功率高达42kW，可覆盖多种规格DUT的测试应用。N35500系列电源具备高速动态响应、高精度输出及测量功能，还可配置光伏模拟、电池模拟等软件，帮助客户实现多场景的精准、高效的测试。
产品特点
■ 高功率密度，3U机箱输出功率高达42kW
■ 宽输出范围，一台可当多台电源
■ 高速动态响应，电压上升下降时间≤5ms
■ 电压精度：0.02%+0.02%F.S.；电流精度：0.1%+0.1%F.S.
■ 电池模拟、电池充放电测试、序列测试、波形/函数发生等功能
■ CC&CV优先权选择功能，适配各类待测物
■ 支持光伏电池矩阵I-V曲线模拟功能（标配）
■ 6.8英寸高清LCD显示屏，测试信息更清晰

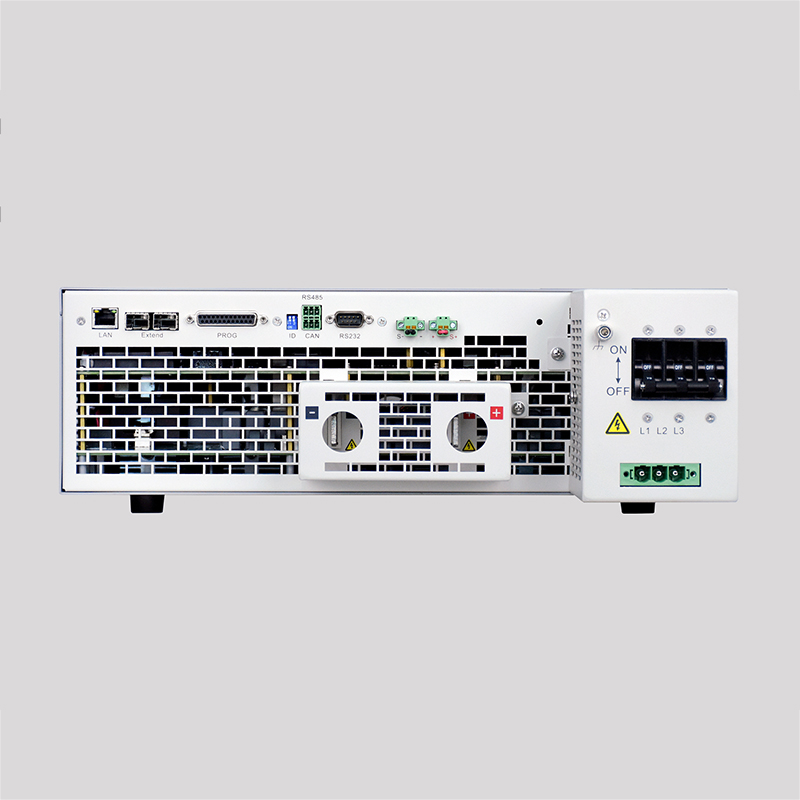

■ 标配LAN/RS232/RS485/CAN通讯控制
■ 支持Modbus-RTU、SCPI、CANopen标准协议
产品型号
型号 | 通道数 | 电压 | 电流 | 功率 | 精度 | 分辨率 | 通讯接口 | 尺寸 |
N35514-500-65 | 1 | 500V | 65A | 14,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
N35514-360-80 | 1 | 360V | 80A | 14,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
N35542-500-195 | 1 | 500V | 195A | 42,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/1mA | LAN/RS232/RS485/CAN | 3U |
N35522-500-130 | 1 | 500V | 130A | 22,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/1mA | LAN/RS232/RS485/CAN | 3U |
N35522-360-160 | 1 | 360V | 160A | 22,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/1mA | LAN/RS232/RS485/CAN | 3U |
N35528-1000-65 | 1 | 1000V | 65A | 28,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 10mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
N35532-500-180 | 1 | 500V | 180A | 32,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/1mA | LAN/RS232/RS485/CAN | 3U |
N35532-360-240 | 1 | 360V | 240A | 32,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/1mA | LAN/RS232/RS485/CAN | 3U |
N35522-1500-60 | 1 | 1500V | 60A | 22,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 10mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
N35542-360-240 | 1 | 360V | 240A | 42,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/1mA | LAN/RS232/RS485/CAN | 3U |
N35532-1500-60 | 1 | 1500V | 60A | 32,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 10mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
N35542-1500-65 | 1 | 1500V | 65A | 42,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 10mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
N35522-2250-60 | 1 | 2250V | 60A | 22,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 10mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
N35532-2250-60 | 1 | 2250V | 60A | 32,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 10mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
N35542-2250-65 | 1 | 2250V | 65A | 42,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 10mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
N35514-750-65 | 1 | 750V | 65A | 14,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
N35522-750-130 | 1 | 750V | 130A | 22,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/1mA | LAN/RS232/RS485/CAN | 3U |
N35532-750-180 | 1 | 750V | 180A | 32,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/1mA | LAN/RS232/RS485/CAN | 3U |
N35542-750-195 | 1 | 750V | 195A | 42,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 1mV/1mA | LAN/RS232/RS485/CAN | 3U |
N35532-1000-80 | 1 | 1000V | 80A | 32,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 10mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
N35542-1000-80 | 1 | 1000V | 80A | 42,000W | 电压0.02%+0.02%F.S./电流0.1%+0.1%F.S. | 10mV/0.1mA | LAN/RS232/RS485/CAN | 3U |
功能与优势

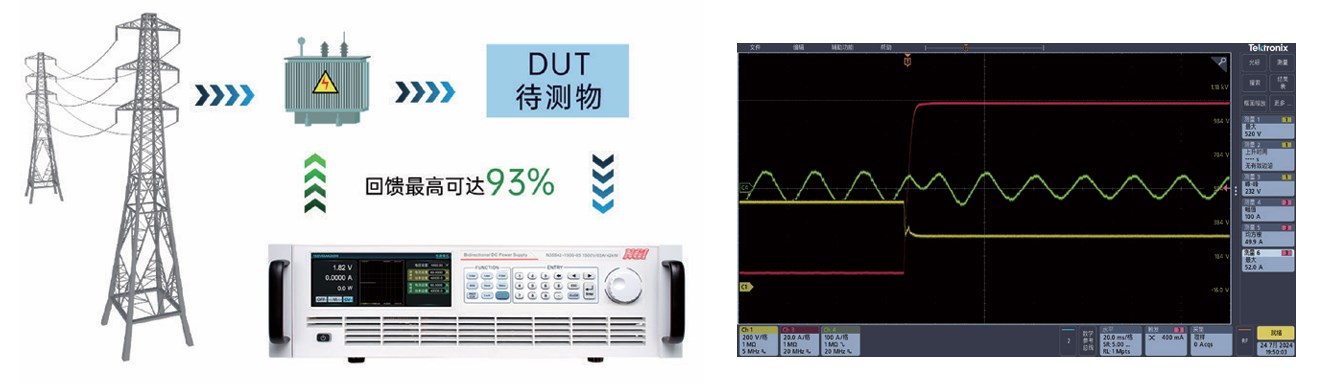

源载一体，能量可回收
N35500集电源和回馈式负载功能特性于一体。相较于传统电源和负载实现的正负电流切换方案,N35500双向电源可以在源和载模式下高速转换,实现输出和吸收电流之间快速连续的无缝切换,有效避免电压或电流过冲。
在纯负载模式下，N35500既能实现对外提供功率,又可以吸收功率,并将电能返回至电网，回馈效率高达93%，可广泛适用于锂电池、UPS、BOBC等设备测试。

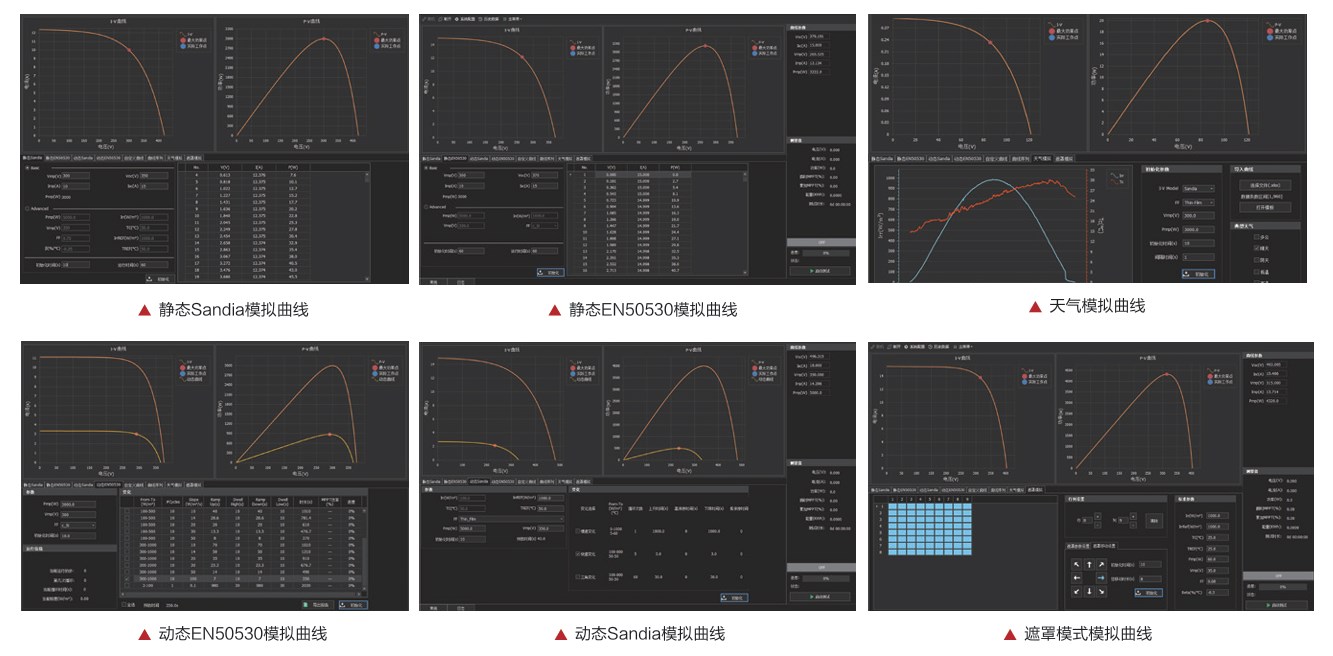

光伏电池模拟（标配）
N35500系列直流电源搭配NGI自研的NS91000光伏电池矩阵仿真软件，可以精确地仿真太阳电池矩阵的I-V、P-V曲线，具有测量精准、稳定性高、响应速度快等特性，用户简单设定测试法规、材料、Vmp、Pmp等参数后，即可模拟I-V、P-V曲线输出并生成符合法规的报表，用于测试光伏逆变器的静态和动态最大功率追踪效能，可以为微电网、分布式光伏等电源系统的系统仿真及核心设备检测提供支持。

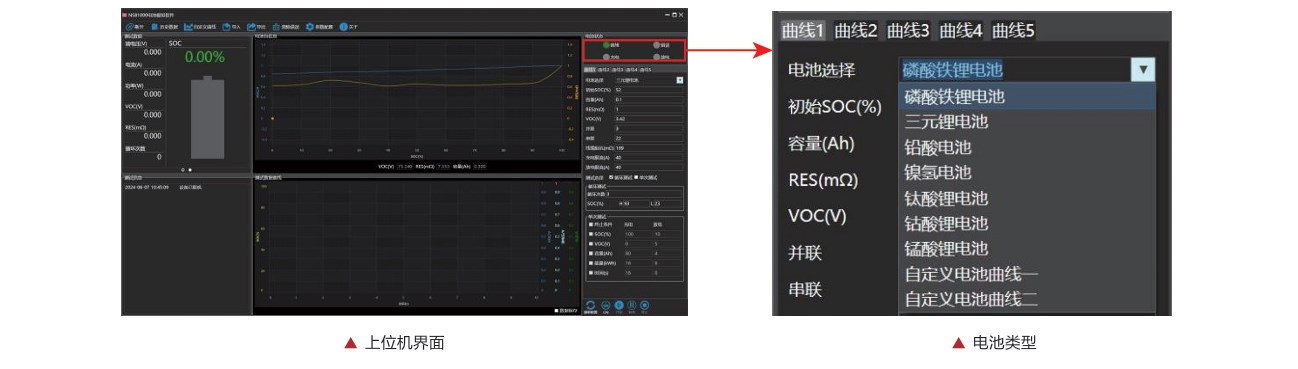

电池模拟
N35500系列标配电池模拟功能，搭配NS81000电池模拟软件，可以精确地模拟电池特性曲线，满足用户不同类型电池模拟需求，提高测试效率。
软件内建7种标准电池模型库，使用者仅需要选择对应的电池类型，配置基本的容量及保护参数，即可快速生成对应类型的电池特性曲线；同时为用户提供2种自定义电池特性曲线，工程师可基于实测的电池曲线资料，将数据导入软件并进行仿真。
宽范围，高功率密度，更省成本与空间

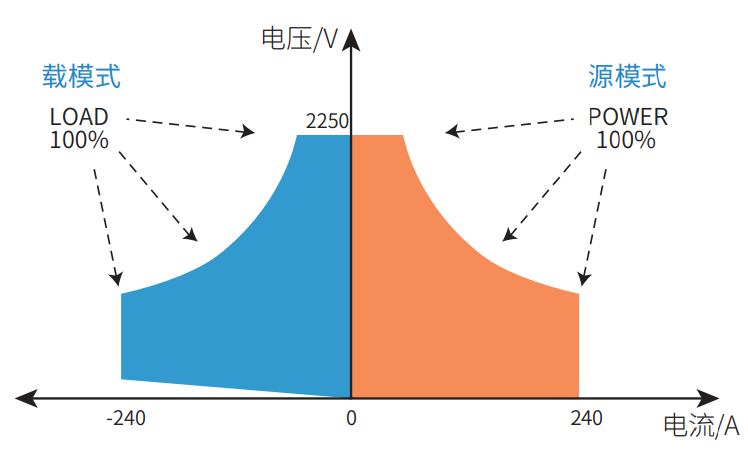

N35500系列直流电源基于系统级散热理念，通过优化器件选型、主回路拓扑和风道设计，可实现3U 19英寸标准机箱最高42kW输出。产品采用宽范围输出设计，不同机型下，电压高达2250V，单机电流可达240A。N35500系列以宽范围、高功率密度的设计，可满足客户多种电压/电流需求规格的测试应用场景，大幅降低实验室或自动化测试系统中的电源成本及占用空间。
CC&CV优先选择，可选恒流源/恒压源输出
N35500系列具备设置电压环反馈电路优先或电流环反馈电路优先的功能，可以使N35500能针对被测物的特性而采取最优的工作模式进行测试，从而能更好的保护被测试物品。

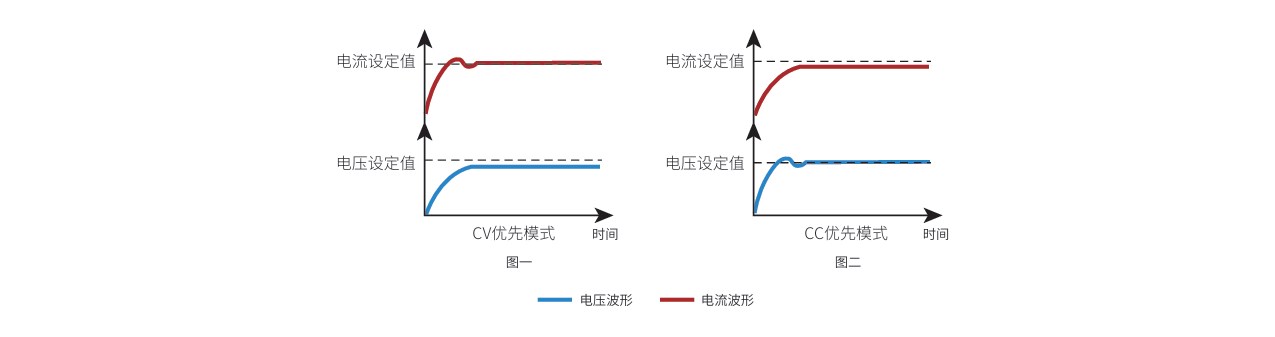

如图一， 当待测组件在测试过程中需要减少电压过冲的情况下，如给DC-DC电源模块供电时，应使用电压优先模式以便获得快速而又平稳的上升电压。
如图二，当待测组件在测试过程中需要减少电流过冲情况下，或待测组件为低阻抗如在对电池充电场景时，应使用电流优先模式以便获得快速而又平稳的上升电流。

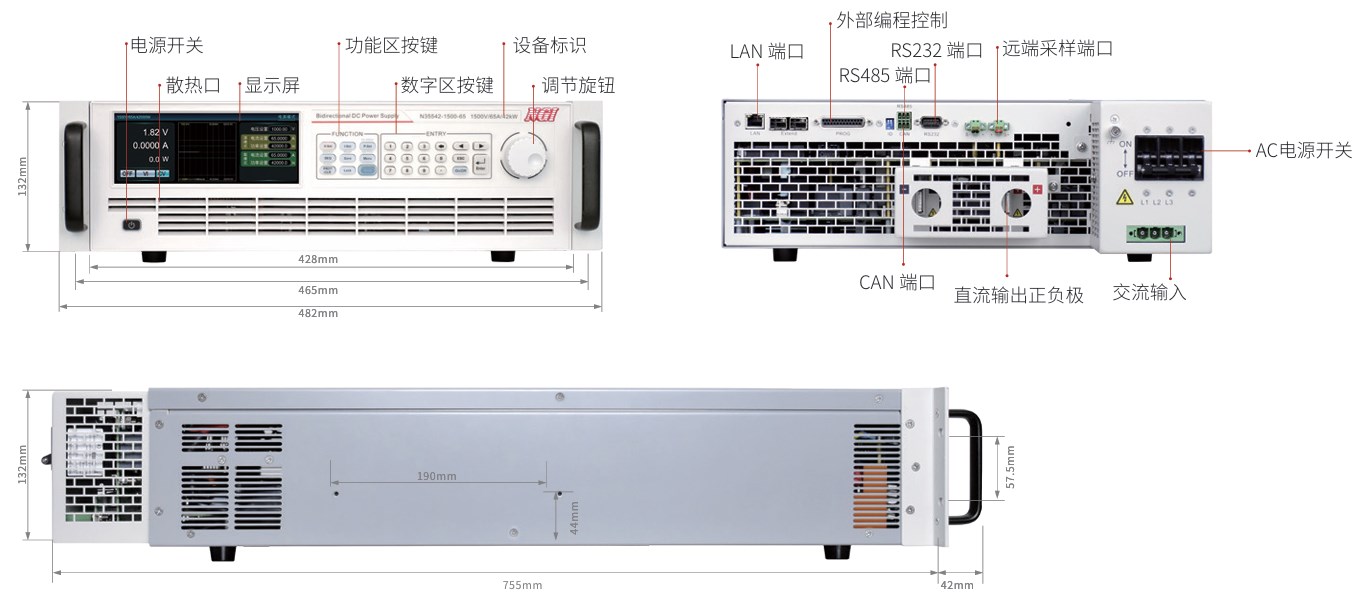

产品尺寸
